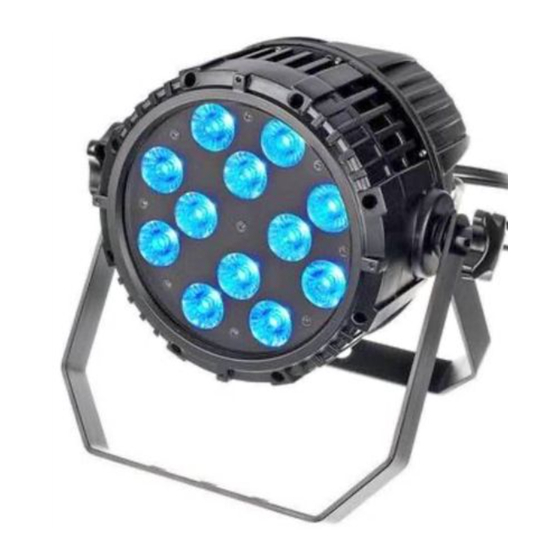

- Seite 1 Outdoor Stage PAR 12 × 8 QCL LED-PAR bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 02.12.2014, ID: 305314 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................15 Installation..............................16 Inbetriebnahme............................20 Anschlüsse und Bedienelemente....................23 Bedienung..............................26 7.1 Gerät starten............................26 7.2 Hauptmenü............................26 7.3 Menüübersicht..........................34 7.4 Funktionen im 1-Kanal-DMX-Modus.................. - Seite 4 Inhaltsverzeichnis 7.6 Funktionen im 5-Kanal-DMX-Modus..................37 7.7 Funktionen im 7-Kanal-DMX-Modus..................38 Technische Daten............................ 41 Stecker- und Anschlussbelegungen....................42 Fehlerbehebung............................43 Reinigung..............................45 Umweltschutz............................46 LED-PAR...
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor heißer Oberfläche. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Outdoor Stage PAR 12 × 8 QCL...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle.
- Seite 13 Sicherheitshinweise WARNUNG! Verbrennungsgefahr Die Oberfläche des Geräts kann im Betrieb sehr heiß werden. Berühren Sie das Gerät während des Betriebs nicht mit bloßen Händen und warten Sie nach dem Ausschalten mindestens 15 Minuten. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle.
- Seite 14 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 15: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Das Gerät ist dank seines stabilen und wetterfesten Gehäuses aus Alu-Druckguss speziell für den Einsatz im Außenbereich konzipiert. Mit den sehr hellen Vierfarb-LEDs eignet es sich ins‐ besondere für professionelle Beleuchtungsaufgaben. Besondere Eigenschaften des Geräts: 12 × Vierfarb-LEDs (8 W) Ansteuerung über DMX (vier verschiedene Modi) sowie über Tasten und Display am Gerät 11 vorprogrammierte automatische Shows Master-/Slave-Betrieb... -
Seite 16: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 17 Installation HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt.
- Seite 18 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen.
- Seite 19 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Outdoor Stage PAR 12 × 8 QCL...
-
Seite 20: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. LED-PAR... - Seite 21 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 22 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
-
Seite 23: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite Outdoor Stage PAR 12 × 8 QCL... - Seite 24 Anschlüsse und Bedienelemente 1 Netzkabel zur Spannungsversorgung des Geräts (mit Spezialstecker, verschraubbar). 2 Netzkabel zur Spannungsversorgung eines angeschlossenen Geräts (mit Spezialkupplung, verschraubbar). 3 DMX-Eingangskabel (IP65DMX-Stecker, verschraubbar). 4 DMX-Ausgangskabel (IP65DMX-Kupplung, verschraubbar). 5 Display. 6 Taste [Down] Verringert den angezeigten Wert um eins. 7 Taste [Up] Erhöht den angezeigten Wert um eins.
- Seite 25 Anschlüsse und Bedienelemente 10 Bügel zum Aufhängen oder Aufstellen. 11 Feststellschrauben für die Bügel. Outdoor Stage PAR 12 × 8 QCL...
-
Seite 26: Bedienung
Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display an, dass ein Reset läuft. Danach ist das Gerät betriebsbereit. 7.2 Hauptmenü Drücken Sie [Mode], um das Hauptmenü zu aktivieren und einen Betriebsmodus auszuwählen. Benutzen Sie die Tasten [Up] und [Down], um den jeweils angezeigten Wert zu ändern. - Seite 27 Bedienung DMX-Modus Drücken Sie [Mode] so oft, bis das Display „d.xxx“ anzeigt. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit den Tasten [Up] und [Down] einen Wert zwischen 1 und 512 (Anzeige „d.001“ … „d.512“ ). Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt.
- Seite 28 Bedienung „7-ch“ (sieben Kanäle) Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird. Wenn das Dis‐ play den gewünschten Wert anzeigt, drücken Sie [Setup], um die Auswahl zu bestätigen und wieder in das übergeordnete Menü zu kommen. LED-PAR...
- Seite 29 Bedienung Betriebsart „Show/Master“ Drücken Sie [Mode] so oft, bis das Display „Pr.xx“ anzeigt. Jetzt können Sie eine der 11 vorpro‐ grammierten automatischen Shows auswählen. Wählen Sie mit den Tasten [Up] und [Down] einen Wert zwischen „Pr.01“ und „Pr.11“ . Programm Beschreibung Pr.01 Konstanter Farbton...
- Seite 30 Bedienung Programm Beschreibung Pr.10 Langsamer Übergang hell/dunkel, blau Pr.11 Langsamer Übergang hell/dunkel, weiß Die automatische Show kann nur an dem Gerät aktiviert werden, das als Master konfiguriert ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Das Gerät kann im Stand-Alone-Modus arbeiten oder angeschlossene Geräte des gleichen Typs steuern, die als Slave konfiguriert sein müssen.
- Seite 31 Bedienung Einstellungen Programm Pr.01 Für das Programm „Pr.01“ haben Sie die Wahl zwischen 14 Farben. Wählen Sie zunächst das Programm „Pr.01“ aus und bestätigen Sie mit „Setup“ . Nun können Sie mit den Tasten [Up] und [Down] eine der folgenden Optionen auswählen: Wert Beschreibung „1.--r“...
- Seite 32 Bedienung Wert Beschreibung „11.gu“ Grün und Weiß „12.bu“ Blau und Weiß „13.gu“ Rot, Grün und Weiß „14.Uu“ Rot, Blau und Weiß Wenn der Farbwert „9.-FL“ ausgewählt ist, können Sie mit [Setup] das Untermenü zur Farbein‐ stellung öffnen. Mit den Tasten [Up] und [Down] können Sie die Intensität für Rot, Grün, Blau und Weiß...
- Seite 33 Bedienung Einstellungen Programm Pr.02 Für die Programme „Pr.02“ bis „Pr.11“ können Sie zusätzlich die Geschwindigkeit des Über‐ … Pr.11 gangs von einem Farbton zum nächsten und die Blinkgeschwindigkeit des Flash-Effekts fest‐ legen. Wählen Sie mit den Tasten [Up] und [Down] einen Wert zwischen „langsam“ und „schnell“...
-
Seite 34: Menüübersicht
Bedienung 7.3 Menüübersicht LED-PAR... -
Seite 35: Funktionen Im 1-Kanal-Dmx-Modus
Bedienung 7.4 Funktionen im 1-Kanal-DMX-Modus Kanal Wert Funktion Konstante Farbe Dunkel 1…22 23…45 Grün 46…68 Blau 69…91 Cyan 92…114 Gelb 115…137 Orange 138…160 Pink 161…183 Violett 184…206 Dunkelblau Outdoor Stage PAR 12 × 8 QCL... -
Seite 36: Funktionen Im 4-Kanal-Dmx-Modus
Bedienung Kanal Wert Funktion 207…229 Hellgrün 230…252 Weiß 253…255 Warmweiß 7.5 Funktionen im 4-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Kaltweiß... -
Seite 37: Funktionen Im 5-Kanal-Dmx-Modus
Bedienung 7.6 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Kaltweiß... -
Seite 38: Funktionen Im 7-Kanal-Dmx-Modus
Bedienung 7.7 Funktionen im 7-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %), wenn Kanal 7 = 0 Konstanter Farbton, wenn Kanal 7 = 1…22 0…6 Farbe 1 7…12 Farbe 2 13…18 Farbe 3 251…255... - Seite 39 Bedienung Kanal Wert Funktion 0…255 Intensität Blau (0 % bis 100 %), wenn Kanal 7 = 0, sonst ohne Funktion 0…255 Intensität Kaltweiß (0 % bis 100 %), wenn Kanal 7 = 0, sonst ohne Funktion 0…9 ohne Funktion 10…255 Strobe-Effekt, Geschwindigkeit langsam…schnell Konstanter RGB-Mix, abhängig von Kanal 2, 3, 4 und 5 1…22...
- Seite 40 Bedienung Kanal Wert Funktion 184…206 Pr.09 Langsamer Übergang hell/dunkel, grün 207…229 Pr.10 Langsamer Übergang hell/dunkel, blau 230…255 Pr.11 Langsamer Übergang hell/dunkel, kaltweiß LED-PAR...
-
Seite 41: Technische Daten
Technische Daten Technische Daten LEDs 12 × Vierfarb-LEDs, 8 W Abstrahlwinkel 25 ° Anzahl der DMX-Kanäle 1, 4, 5 oder 7 Energieversorgung 110…230 V (AC), 50/60 Hz Leistungsaufnahme 81 W Schutzart IP65 Abmessungen (B × H × T) 215 mm × 285 mm × 330 mm Gewicht 5,4 kg Outdoor Stage PAR 12 ×... -
Seite 42: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 43: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Outdoor Stage PAR 12 ×... - Seite 44 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED-PAR...
-
Seite 45: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 46: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 47 Umweltschutz Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Outdoor Stage PAR 12 × 8 QCL...
