Inhaltszusammenfassung für thomann Varytec Hero Wash 715 HEX LED

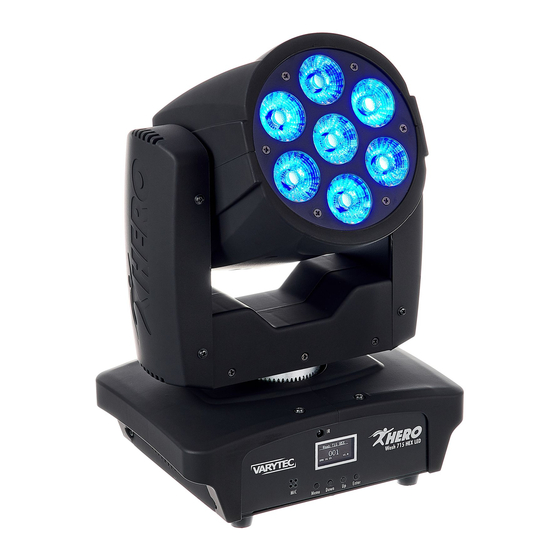

- Seite 1 Hero Wash 715 HEX LED moving head...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 20.05.2019, ID: 451167 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Weitere Informationen........................7 1.2 Darstellungsmittel..........................8 1.3 Symbole und Signalwörter......................9 Sicherheitshinweise..........................12 Leistungsmerkmale..........................22 Installation..............................23 Inbetriebnahme............................30 Anschlüsse und Bedienelemente....................33 Bedienung..............................36 7.1 Gerät starten............................36 7.2 Hauptmenü............................37 7.3 Funktionen im 7-Kanal-DMX-Modus..................47 7.4 Funktionen im 16-Kanal-DMX-Modus.................. - Seite 4 Inhaltsverzeichnis Stecker- und Anschlussbelegungen....................59 Fehlerbehebung............................60 Reinigung..............................62 Umweltschutz............................63 Hero Wash 715 HEX LED moving head...
- Seite 5 Hero Wash 715 HEX LED moving head...
-
Seite 6: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Hero Wash 715 HEX LED moving head... -
Seite 7: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 8: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 9: Symbole Und Signalwörter
Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Hero Wash 715 HEX LED moving head... -
Seite 10: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. - Seite 11 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Hero Wash 715 HEX LED moving head...
-
Seite 12: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als frei beweglicher Multifunktionsscheinwerfer bestimmt. Das Gebrauch Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwendung in Haus‐ halten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. - Seite 13 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 14 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 15 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. Hero Wash 715 HEX LED moving head...
- Seite 16 Sicherheitshinweise WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. Die Tragfähigkeit von Traversen oder anderen Befestigungen muss für die vorge‐ sehene Anzahl an Geräten ausreichen.
- Seite 17 Sicherheitshinweise VORSICHT! Verletzungsgefahr durch Bewegungen des Geräts Der Kopf des Geräts kann schnelle Bewegungen (Drehung, Neigung) ausführen und sehr helles Licht erzeugen. Das gilt auch unmittelbar nach dem Einschalten, bei automatischem oder ferngesteuertem Betrieb und beim Ausschalten eines angeschlossenen DMX-Controllers. Personen, die sich unmittelbar neben dem Gerät aufhalten, können dadurch verletzt oder erschreckt werden.
- Seite 18 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...
-
Seite 19: Stromversorgung
Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen. -
Seite 20: Überhitzungsgefahr
Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage. - Seite 21 Sicherheitshinweise HINWEIS! Mögliche Schäden durch Einbau einer falschen Sicherung Der Einsatz von Sicherungen eines anderen Typs kann zu schweren Schäden am Gerät führen. Es besteht Brandgefahr! Es dürfen ausschließlich Sicherungen des gleichen Typs eingesetzt werden. Hero Wash 715 HEX LED moving head...
-
Seite 22: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der Moving Head eignet sich besonders für mobile DJs, Entertainer und Bars. Besondere Eigenschaften des Geräts: 7 Sechsfarb-LEDs (RGBAW UV, je 15 W) Ansteuerung über DMX (7 oder 16 Kanäle) sowie über Tasten und Display am Gerät Vorprogrammierte automatische Shows Musiksteuerung Master-/Slave-Modus Strobe-Effekt... -
Seite 23: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 24 Installation WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. Die Tragfähigkeit von Traversen oder anderen Befestigungen muss für die vorge‐ sehene Anzahl an Geräten ausreichen.
- Seite 25 Installation VORSICHT! Verletzungsgefahr durch Bewegungen des Geräts Der Kopf des Geräts kann schnelle Bewegungen (Drehung, Neigung) ausführen und sehr helles Licht erzeugen. Das gilt auch unmittelbar nach dem Einschalten, bei automatischem oder ferngesteuertem Betrieb und beim Ausschalten eines angeschlossenen DMX-Controllers. Personen, die sich unmittelbar neben dem Gerät aufhalten, können dadurch verletzt oder erschreckt werden.
- Seite 26 Installation HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 1,5 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Mögliche Schäden durch Bewegungen des Geräts Stellen Sie sicher, dass rund um das Gerät genügend Platz für die Bewegungen des Gerätekopfs (Drehung, Neigung) bleibt.
- Seite 27 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Hero Wash 715 HEX LED moving head...
- Seite 28 Installation Befestigungsmöglichkeiten Die Gewinde an der Gehäuseunterseite (A) dienen zur sicheren Montage des mitgelieferten Haltebügels. Daran können Flugadapter (Half Coupler, Trigger Clamps, C-Haken u.ä.) befestigt werden. Sicherheitsfangseile werden durch die Öse (B) an der Gehäuseunterseite geführt. Hero Wash 715 HEX LED moving head...
- Seite 29 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Hero Wash 715 HEX LED moving head...
-
Seite 30: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Hero Wash 715 HEX LED moving head... - Seite 31 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 32 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
-
Seite 33: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Hero Wash 715 HEX LED moving head... - Seite 34 Anschlüsse und Bedienelemente 1 Display 2 Eingebautes Mikrofon für die Musiksteuerung 3 [MENU] Aktiviert das Haupt- und das Einstellungsmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü, ohne die Änderungen zu speichern. 4 [DOWN] Verringert den angezeigten Wert um eins. 5 [UP] Erhöht den angezeigten Wert um eins.
- Seite 35 Anschlüsse und Bedienelemente 9 Verriegelbare Eingangsbuchse (Power Twist) für den Netzanschluss 10 Sicherungshalter Hero Wash 715 HEX LED moving head...
-
Seite 36: Bedienung
Bedienung Bedienung 7.1 Gerät starten VORSICHT! Verletzungsgefahr durch Bewegungen des Geräts Der Kopf des Geräts kann schnelle Bewegungen (Drehung, Neigung) ausführen und sehr helles Licht erzeugen. Das gilt auch unmittelbar nach dem Einschalten, bei automatischem oder ferngesteuertem Betrieb und beim Ausschalten eines angeschlossenen DMX-Controllers. -
Seite 37: Hauptmenü
Bedienung Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden beginnen die Lüfter zu arbeiten, der Kopf bewegt sich zu den Ausgangspunkten für Drehung (pan) und Neigung (tilt). Nach einigen weiteren Sekunden zeigt das Display „001“... - Seite 38 Bedienung DMX-Adresse Mit dem Menü „DMX Address“ stellen Sie die DMX-Adresse ein. Drücken Sie [ENTER], um das Hauptmenü zu aktivieren und benutzen Sie [UP] oder [DOWN], bis das Display „DMX Address“ anzeigt. Bestätigen Sie die Einstellung mit [ENTER] und wählen Sie mit [UP] oder [DOWN] einen Wert zwischen 1 und 512, um die gewünschte DMX-Adresse ein‐...
-
Seite 39: Funktion
Bedienung Betriebsart Mit dem Menü „Running Mode“ stellen Sie die Betriebsart ein. Drücken Sie [ENTER], um das Hauptmenü zu aktivieren und benutzen Sie [UP] oder [DOWN], bis das Display „Running Mode“ anzeigt. Bestätigen Sie die Einstellung mit [ENTER] und wählen Sie mit [UP] oder [DOWN] eine der vier Betriebsarten ( „DMX“... -
Seite 40: Automatikprogramme
Bedienung Betriebsart Funktion „Sound“ Musiksteuerung In dieser Betriebsart folgt das Gerät dem Rhythmus der Hintergrund‐ musik oder der Geräusche, die das eingebaute Mikrofon registriert. „Slave“ Slave-Funktion In dieser Betriebsart folgt das Gerät exakt dem Betrieb des Master- Geräts, an das es angeschlossen ist. Wenn das Display den gewünschten Wert anzeigt, bestätigen Sie die Einstellung mit [ENTER]. -
Seite 41: Einstellungen
Bedienung Einstellungen Mit dem Menü „Settings“ nehmen Sie Einstellungen an den Parametern des Geräts vor. Drücken Sie [ENTER], um das Hauptmenü zu aktivieren und benutzen Sie [UP] oder [DOWN], bis das Display „Settings“ anzeigt. Bestätigen Sie die Einstellung mit [ENTER] und wählen Sie mit [UP] oder [DOWN] den gewünschten Parameter. - Seite 42 Bedienung Parameter Funktion „Sensitivity“ Mikrofonempfindlichkeit Benutzen Sie [UP] oder [DOWN], um einen Wert von 0 (Musiksteue‐ rung aus) bis 100 (Mikrofonempfindlichkeit hoch) auszuwählen. „Dmx Fail“ Verhalten bei Ausfall der DMX-Steuerung Benutzen Sie [UP] oder [DOWN], um die Option „OFF“ (Dunkelschal‐ tung bei DMX-Ausfall) oder „HOLD“...
- Seite 43 Bedienung Wenn das Display den gewünschten Wert anzeigt, bestätigen Sie die Einstellung mit [ENTER]. Um den Menüpunkt ohne Änderungen zu verlassen, drücken Sie [MENU]. Hero Wash 715 HEX LED moving head...
-
Seite 44: Kalibrieren
Bedienung Kalibrieren Mit dem Menü „Calibration“ stellen Sie die Startparameter des Geräts ein. Drücken Sie [ENTER], um das Hauptmenü zu aktivieren und benutzen Sie [UP] oder [DOWN], bis das Display „Settings“ anzeigt. Bestätigen Sie die Einstellung mit [ENTER] und wählen Sie mit [UP] oder [DOWN] das Untermenü... -
Seite 45: Systeminformationen
Bedienung Parameter Funktion „Blue“ Legt die anfängliche Intensität für Blau fest. „White“ Legt die anfängliche Intensität für Weiß fest. „Amber“ Legt die anfängliche Intensität für Bernsteinfarben fest. „UV“ Legt die anfängliche Intensität für UV-Licht fest. Wenn das Display den gewünschten Parameter anzeigt, bestätigen Sie die Einstellung mit [ENTER]. - Seite 46 Bedienung Menüübersicht Hero Wash 715 HEX LED moving head...
-
Seite 47: Funktionen Im 7-Kanal-Dmx-Modus
Bedienung 7.3 Funktionen im 7-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs. Mittelposition: 128) 0…255 Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs. Mittelposition: 128) 0…255 Geschwindigkeit der Pan- und Tilt-Bewegung, schnell (0) bis langsam (255) 0…255 Intensität des Dimmers von dunkel (0) bis hell (255) Shutter (Kanal 4 muss auf einen Wert zwischen 1 und 255, Kanal 6 auf einen Wert zwischen 10 und 255 einge‐... - Seite 48 Bedienung Kanal Wert Funktion 11…20 Rot, 50 % Weiß 21…30 31…40 Rot, Bernsteinfarben 41…50 Bernsteinfarben 51…60 Rot, 75 % Grün, Bernsteinfarben 61…70 Rot, Grün 71…80 Grün 81…90 Grün, Weiß 91…100 Grün, UV 101…110 Grün, Blau 111…120 Blau, UV 121…130 Blau 131…140 Hero Wash 715 HEX LED moving head...
- Seite 49 Bedienung Kanal Wert Funktion 141…150 UV, 50 % Rot 151…160 UV, Bernsteinfarben 161…170 UV, Bernsteinfarben, Rot 171…180 UV, Rot 181…190 Rot, Weiß, Bernsteinfarben 191…200 Weiß, Bernsteinfarben 201…210 Weiß 211…220 Weiß, Blau 221…230 Rot, Grün, Blau, Weiß, Bernsteinfarben, UV 231…240 Farbabfolge, Geschwindigkeit zunehmend 241…255 Farb-Überblendung (Fade), Geschwindigkeit zunehmend Automatikprogramme (Kanal 4 muss auf einen Wert zwischen 1 und 255, Kanal 6 auf einen Wert zwischen 10...
- Seite 50 Bedienung Kanal Wert Funktion 0…10 Ohne Funktion 11…20 Vorprogrammierte automatische Show 1 21…30 Vorprogrammierte automatische Show 2 31…40 Vorprogrammierte automatische Show 3 41…50 Vorprogrammierte automatische Show 4 51…60 Vorprogrammierte automatische Show 5 61…70 Vorprogrammierte automatische Show 6 71…80 Vorprogrammierte automatische Show 7 81…90 Vorprogrammierte automatische Show 8 91…230...
-
Seite 51: Funktionen Im 16-Kanal-Dmx-Modus
Bedienung 7.4 Funktionen im 16-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs. Mittelposition: 128) 0…255 Feineinstellung Drehung (pan) 16 bit 0…255 Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs. Mittelposition: 128) 0…255 Feineinstellung Neigung (tilt) 16 bit 0…255 Geschwindigkeit von Drehung (pan) und Neigung (tilt), schnell (0) bis langsam (255) 0…255... - Seite 52 Bedienung Kanal Wert Funktion Intensität Rot (0 % bis 100 %), wenn Kanal 6 = 1 … 255 0…255 Intensität Grün (0 % bis 100 %), wenn Kanal 6 = 1 … 255 0…255 Intensität Blau (0 % bis 100 %), wenn Kanal 6 = 1 … 255 0…255 Intensität Weiß...
- Seite 53 Bedienung Kanal Wert Funktion 51…60 Rot, 75 % Grün, Bernsteinfarben 61…70 Rot, Grün 71…80 Grün 81…90 Grün, Weiß 91…100 Grün, UV 101…110 Grün, Blau 111…120 Blau, UV 121…130 Blau 131…140 141…150 UV, 50 % Rot 151…160 UV, Bernsteinfarben 161…170 UV, Bernsteinfarben, Rot 171…180 UV, Rot Hero Wash 715 HEX LED...
- Seite 54 Bedienung Kanal Wert Funktion 181…190 Rot, Weiß, Bernsteinfarben 191…200 Weiß, Bernsteinfarben 201…210 Weiß 211…220 Weiß, Blau 221…230 Rot, Grün, Blau, Weiß, Bernsteinfarben, UV 231…240 Farbabfolge, Geschwindigkeit zunehmend 241…255 Farb-Überblendung (Fade), Geschwindigkeit zunehmend Automatikprogramme (Kanal 6 muss auf einen Wert zwischen 1 und 255, Kanal 15 auf einen Wert zwischen 10 und 255 eingestellt sein) 0…10 Ohne Funktion...
- Seite 55 Bedienung Kanal Wert Funktion 41…50 Vorprogrammierte automatische Show 4 51…60 Vorprogrammierte automatische Show 5 61…70 Vorprogrammierte automatische Show 6 71…80 Vorprogrammierte automatische Show 7 81…90 Vorprogrammierte automatische Show 8 91…230 Musiksteuerung, von Musiksteuerung aus bis hohe Mikrofonempfindlichkeit 231…240 Reset, wenn der Wert für mindestens 3 Sekunden übertragen wird 241…255 Ohne Funktion Hero Wash 715 HEX LED...
-
Seite 56: Technische Daten
Technische Daten Technische Daten Lichtquelle 7 × RGBAW UV 6-in-1-LED, 15 W Optische Eigenschaften Abstrahlwinkel 25° Drehungswinkel (pan), max. 540° Neigungswinkel (tilt), max. 190° Elektronischer Shutter 0 Hz … 20 Hz Elektronischer Dimmer 0 % … 100 % Steuerprotokolle DMX512 Ansteuerung Tasten und Display Anzahl der DMX-Kanäle... - Seite 57 Technische Daten DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Ausgangsanschlüsse DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Leistungsaufnahme max. 100 W Versorgungsspannung 100 – 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 2 A, 250 V, flink Schutzart IP20 Montageoptionen hängend, stehend Abmessungen (B × H × T) 210 mm ×...
- Seite 58 Technische Daten Weitere Informationen Wash Leistung des Leuchtmittels 105 W Motorischer Zoom Nein Motorischer Fokus Nein Rotierende Gobos Nein Statische Gobos Nein Anzahl der Farbräder Iris Nein Prisma Nein Hero Wash 715 HEX LED moving head...
-
Seite 59: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 60: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Hero Wash 715 HEX LED moving head... - Seite 61 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Hero Wash 715 HEX LED moving head...
-
Seite 62: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 63: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 64 Notizen Hero Wash 715 HEX LED moving head...
- Seite 65 Notizen Hero Wash 715 HEX LED moving head...
- Seite 66 Notizen Hero Wash 715 HEX LED moving head...
- Seite 68 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
