Befolgen Sie die nachstehenden Anweisungen, um Kabelverbindungen zwischen der Erweiterungskarte und
den Rückwandplatinen bei 2,5-Zoll-Festplattenlaufwerken herzustellen:
1. Verwenden Sie für Festplattenlaufwerk 0 bis Festplattenlaufwerk 3 ein Mini-SAS-zu-Mini-SAS-Signalkabel
und schließen den Mini-SAS-Anschluss
Erweiterungskarte an. Schließen Sie dann den Mini-SAS-Anschluss am anderen Ende des Kabels
an die Mini-SAS-Anschlüsse 0-3 an der Rückwandplatine für 2,5-Zoll-Festplattenlaufwerke in der
mittleren Halterung an.
2. Verwenden Sie für Festplattenlaufwerk 4 bis Festplattenlaufwerk 7 ein Mini-SAS-zu-Mini-SAS-Signalkabel
und schließen den Mini-SAS-Anschluss
Erweiterungskarte an. Schließen Sie dann den Mini-SAS-Anschluss am anderen Ende des Kabels
an die Mini-SAS-Anschlüsse 4-7 an der Rückwandplatine für 2,5-Zoll-Festplattenlaufwerke in der
mittleren Halterung an.
3. Verwenden Sie für Festplattenlaufwerk 8 bis Festplattenlaufwerk 11 ein
Mini-SAS-zu-Mini-SAS-Signalkabel und schließen den Mini-SAS-Anschluss
Kabels an Anschluss 5 der Erweiterungskarte an. Schließen Sie dann den Mini-SAS-Anschluss
am anderen Ende des Kabels an die Mini-SAS-Anschlüsse 0-3 an der Rückwandplatine für
2,5-Zoll-Festplattenlaufwerke in der rechten Halterung an.
4. Falls für den Server mehr als 12 Festplattenlaufwerke installiert wurden, verwenden Sie für
Festplattenlaufwerk 12 bis Festplattenlaufwerk 15 ein Mini-SAS-zu-Mini-SAS-Signalkabel und schließen
Sie den Mini-SAS-Anschluss
Schließen Sie dann den Mini-SAS-Anschluss am anderen Ende des Kabels an die Mini-SAS-Anschlüsse
4-7 an der Rückwandplatine für 2,5-Zoll-Festplattenlaufwerke in der rechten Halterung an.

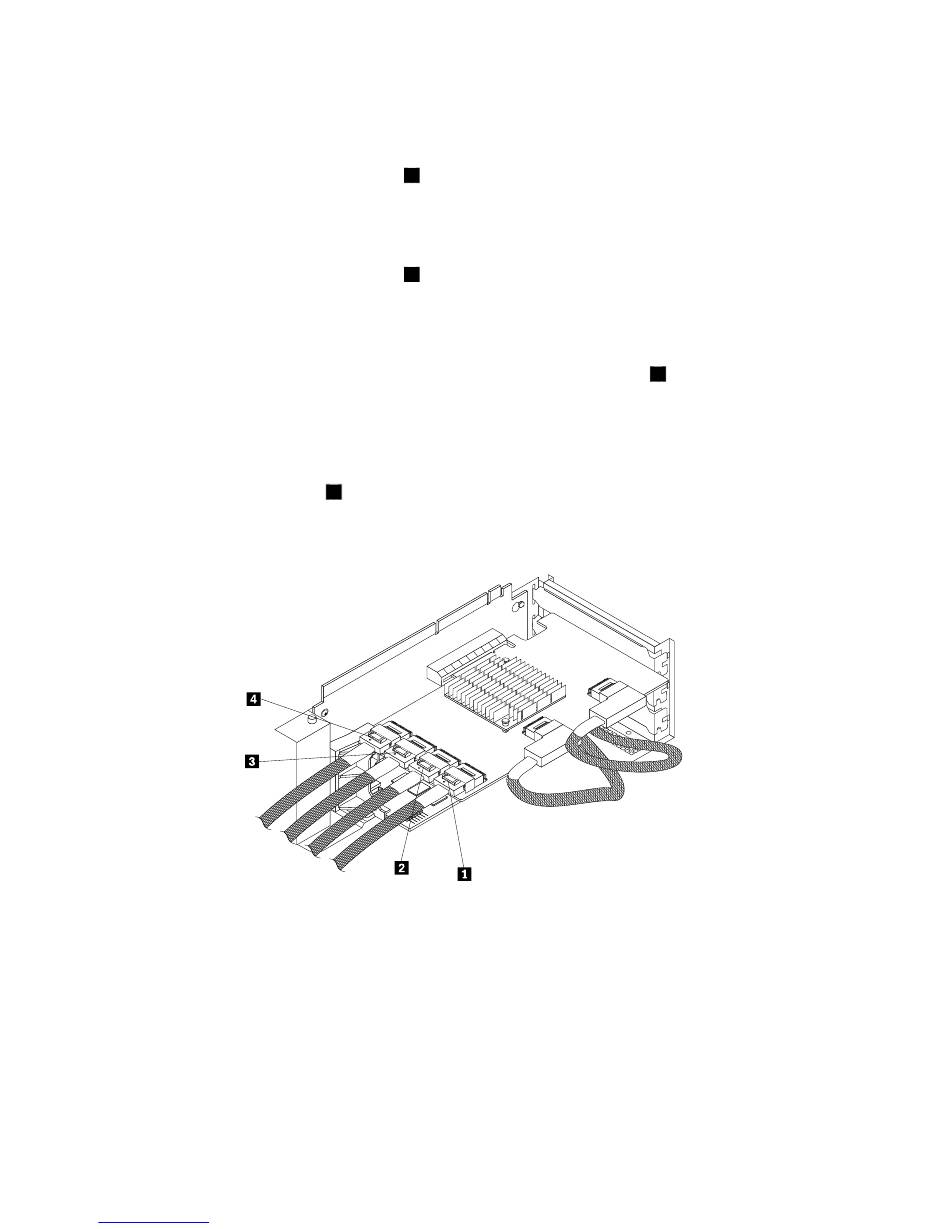

Abbildung 35. Kabelverbindungen zwischen der Erweiterungskarte und den Rückwandplatinen bei
2,5-Zoll-Festplattenlaufwerken herstellen
Lesen Sie die folgenden Abschnitte, um Informationen zu den Anschlusspositionen und den
Netzkabelanschlüssen zu erhalten:
• „Rückwandplatine für Hot-Swap-Festplattenlaufwerk" auf Seite 41
• „Erweiterungskarte" auf Seite 40
• „Komponenten der Systemplatine" auf Seite 50
48
ThinkServer RD430 Benutzerhandbuch
Downloaded from www.Manualslib.com
4
am einen Ende des Kabels an Anschluss 6 der Erweiterungskarte an.
manuals search engine
1 an einem Ende des Kabels an Anschluss 3 der
2 an einem Ende des Kabels an Anschluss 4 der
3
an einem Ende des
