In der folgenden Abbildung sind die Positionen aller Speichersteckplätze auf einer Systemplatine dargestellt,
die über zwei installierte Mikroprozessoren (auch als CPU bekannt) verfügt.

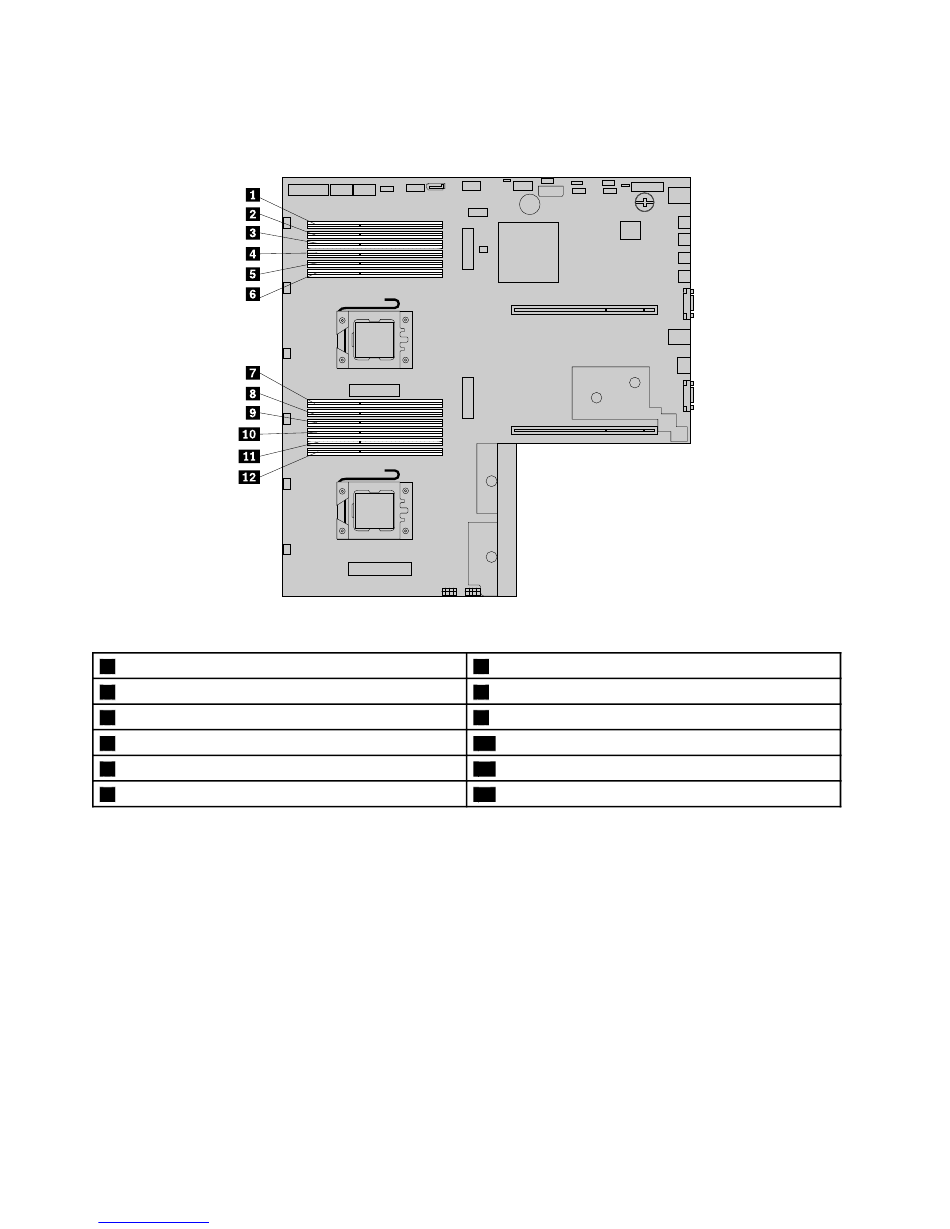

Abbildung 57. Speichersteckplätze auf der Systemplatine
1
Speichersteckplatz (CPU1 DIMMA1)
2
Speichersteckplatz (CPU1 DIMMA2)
3
Speichersteckplatz (CPU1 DIMMB1)
4
Speichersteckplatz (CPU1 DIMMB2)
5
Speichersteckplatz (CPU1 DIMMC1)
6
Speichersteckplatz (CPU1 DIMMC2)
106
ThinkServer RD430 Benutzerhandbuch
Downloaded from www.Manualslib.com manuals search engine
7
Speichersteckplatz (CPU2 DIMMA1)
8
Speichersteckplatz (CPU2 DIMMA2)
9
Speichersteckplatz (CPU2 DIMMB1)
10
Speichersteckplatz (CPU2 DIMMB2)
11
Speichersteckplatz (CPU2 DIMMC1)
12
Speichersteckplatz (CPU2 DIMMC2)
