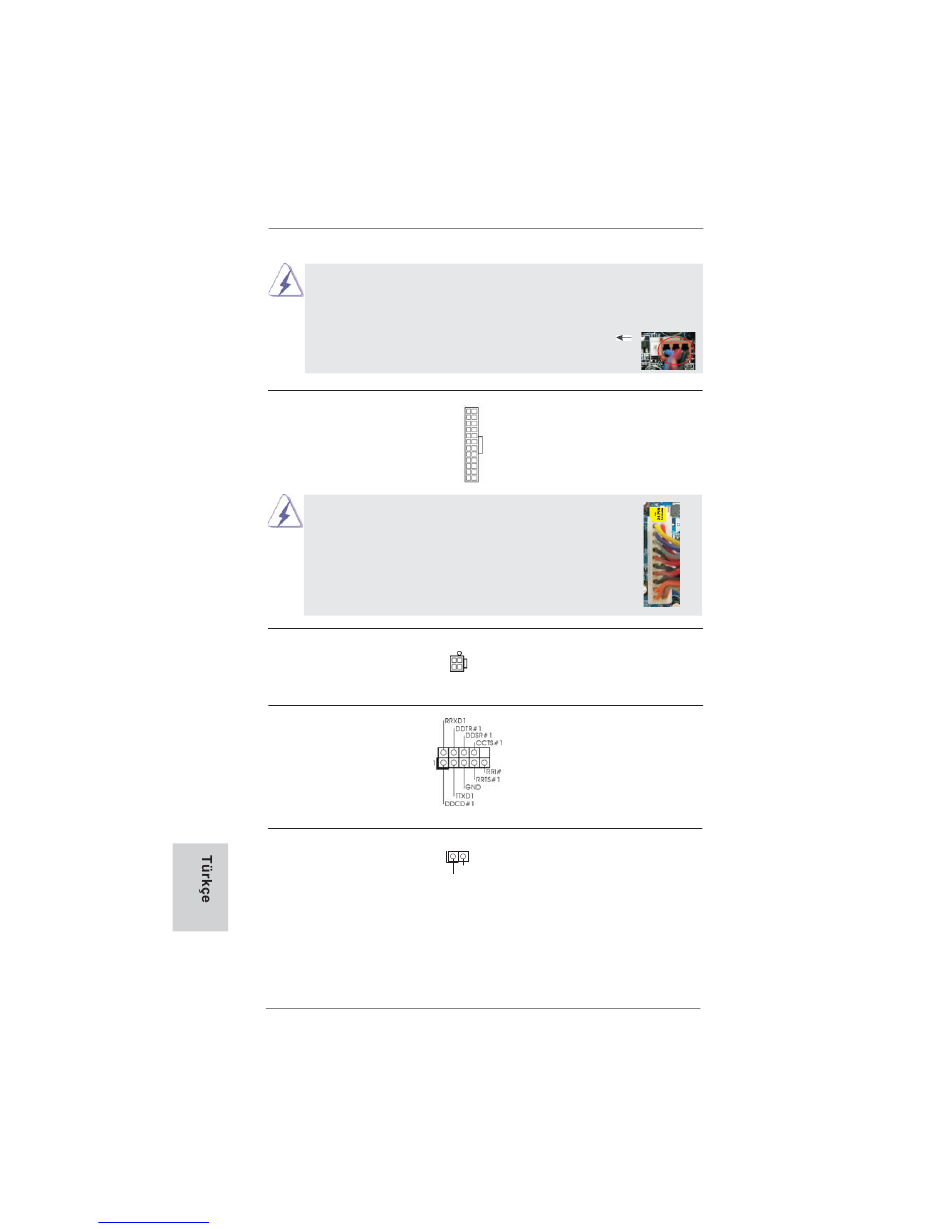

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
ATX Güç Konektörü
(24-pinli ATXPWR1)
(bkz. s.2 No. 4)
Bu anakart 24-pinli ATX güç konektörü sağlasa da
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
ATX 12V Güç Konektörü
(4-pinli ATX12V1)
(bkz. s.2 No. 1)
Seri port Fişi
(9-pinli COM1)
(bkz. s.2 No. 17)
Kasaya Yetkisiz Erişim Fişi
(2-pinli CI1)
(bkz. s.2 No. 22)
96
ASRock H61M-DG3/USB3 Motherboard
manuals search engine
Pin 1-3 Bağlı
3-Pinli Fanı Takma
Lütfen bir ATX güç kaynağını
12
24
bu konektöre bağlayın.
1
13
20-Pinli ATX Güç Kaynağını Takma
Lütfen bir ATX 12V güç
kaynağını bu konektöre
bağlayın.
Bu COM1 fi şi bir seri port
modülünü destekler.
Bu anakart, kasa kapağının
1
çıkarılıp çıkarılmadığını
GND
algılayan KASA AÇIK algılama
Signal
özelliğini destekler. Bu özellik,
kasaya yetkisiz erişim
tasarımına sahip bir kasa
gerektirir.
12
24
1
13
