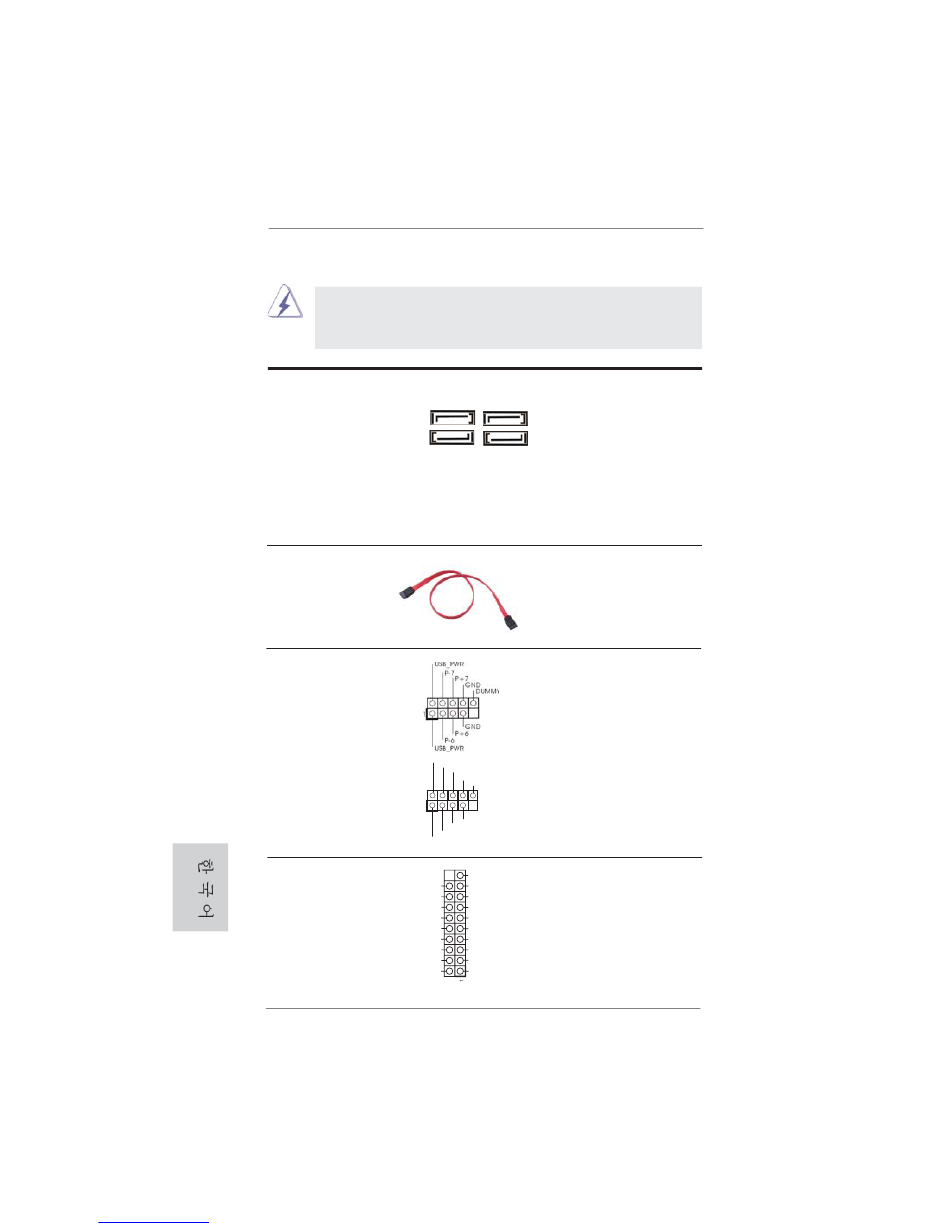

1.4 온보드 헤더 및 커넥터
주의 !
이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마
세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !
콘넥터
시리얼 ATAII 커넥터
(SATA2_0: 2 페이지 , 10 번 항목 참조 )
(SATA2_1: 2 페이지 , 8 번 항목 참조 )
(SATA2_2: 2 페이지 , 12 번 항목 참조 )
(SATA2_3: 2 페이지 , 11 번 항목 참조 )
시리얼 ATA(SATA)
데이터 케이블
( 선택 사양 )
USB 2.0 헤더
(9 핀 USB6_7)
(2 페이지 , 15 번 항목 참조 )
(9 핀 USB8_9)
(2 페이지 , 16 번 항목 참조 )
USB 3.0 헤더
(19 핀 USB3_2_3)
IntA_P0_SSRX-
(2 페이지 , 24 번 항목 참조 )
IntA_P0_SSRX+
IntA_P0_SSTX-
IntA_P0_SSTX+
102
ASRock H61M-DG3/USB3 Motherboard
manuals search engine
그림
설명
4 개의 시리얼 ATAII
(SATA) 커넥터는 내부 저장 장
SATA2_3
SATA2_1
치용 SATA 데이터 케이블을
지원합니다 . 커넥터가 내부
기억 장치용 SATA 케이블을
SATA2_2
SATA2_0
지원합니다 . 현재의 SATAII
인터페이스는 최고 3.0 Gb/s 의
데이터 전송 속도를
지원합니다 .
SATA 데이터 케이블의 임의
적인 측을 마더보드의 SATA /
SATAII 하드 디스크
혹은 SATAII 커넥터
에 연결합니다 .
본 머더보드에는 I/O 패널에 있
는 4 개의 기본 USB 2.0 포트
외에도 USB 2.0 헤더가 2 개 있
습니다 . 각각의 USB 2.0 헤더
는 2 개의 USB 2.0 포트를 지원
할 수 있습니다 .
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
I/O 패널에 있는 2 개의 기본적
Vbus
Vbus
USB 3.0 포트 이외에도 마더보
Vbus
IntA_P1_SSRX-
IntA_P1_SSRX+
드에 1 개의 USB 3.0 헤더가 있
GND
GND
IntA_P1_SSTX-
습니다 . 이 USB 3.0 헤더는 2 개
IntA_P1_SSTX+
의 USB 3.0 포트를 지원할 수 있
GND
GND
IntA_P1_D-
습니다 .
IntA_P0_D-
IntA_P1_D+
IntA_P0_D+
DUMMY
