RESET( 重啟開關 ):
連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可
按下重啟開關重新啟動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。
當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待
機模式或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬盤活動指示燈 ):
連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,
此指示燈亮起。
前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、
重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機
箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

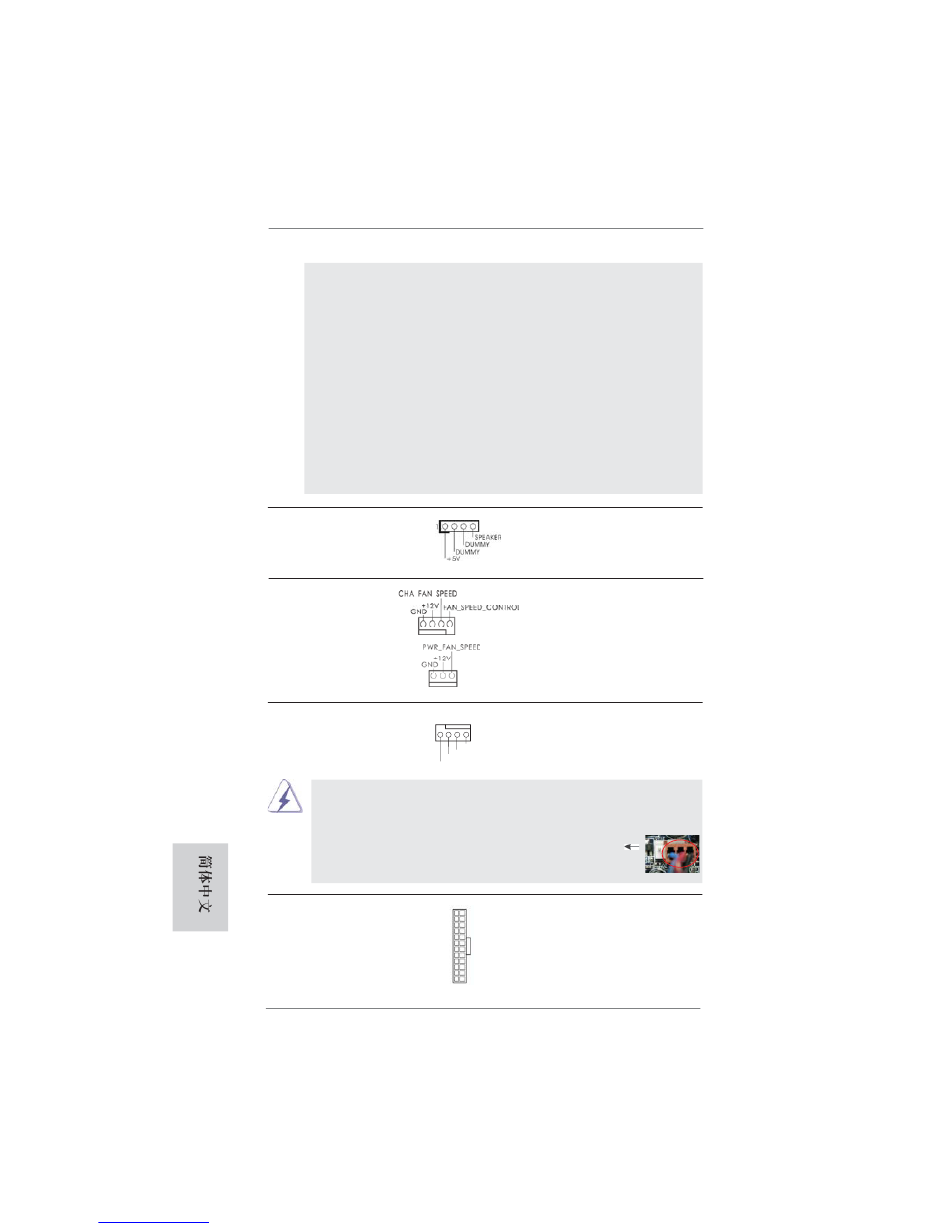

機箱喇叭接頭
(4 針 SPEAKER1)
( 見第 2 頁第 13 項 )
機箱 , 電源風扇接頭
(4 針 CHA_FAN1)
( 見第 2 頁第 9 項 )
(3 針 PWR_FAN1)
( 見第 2 頁第 25 項 )
CPU 風扇接頭
(4 針 CPU_FAN1)
( 見第 2 頁第 3 項 )
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
ATX 電源接頭
(24 針 ATXPWR1)
( 見第 2 頁第 4 項 )
122
ASRock H61M-DG3/USB3 Motherboard
manuals search engine
請將機箱喇叭連接到這個接
頭。
請將風扇連接線接到這個
接頭，並讓黑線與接地的針腳
相接。
請將 CPU 風扇連接線接到這個
4 3 2 1
接頭，並讓黑線與接地的針腳
GND
相接。
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
Pin 1-3 連接
3-Pin 風扇的安裝
請將 ATX 電源供應器連接到這
12
24
個接頭。
1
13
