No part of this installation guide may be reproduced, transcribed, transmitted, or trans-

lated in any language, in any form or by any means, except duplication of documentation

by the purchaser for backup purpose, without written consent of ASRock Inc.

Products and corporate names appearing in this guide may or may not be registered

trademarks or copyrights of their respective companies, and are used only for identiﬁ ca-

tion or explanation and to the owners' beneﬁ t, without intent to infringe.

Disclaimer:

Speciﬁ cations and information contained in this guide are furnished for informational use

only and subject to change without notice, and should not be constructed as a commit-

ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may

appear in this guide.

With respect to the contents of this guide, ASRock does not provide warranty of any kind,

either expressed or implied, including but not limited to the implied warranties or condi-

tions of merchantability or ﬁ tness for a particular purpose. In no event shall ASRock, its

directors, ofﬁ cers, employees, or agents be liable for any indirect, special, incidental, or

consequential damages (including damages for loss of proﬁ ts, loss of business, loss of

data, interruption of business and the like), even if ASRock has been advised of the pos-

sibility of such damages arising from any defect or error in the guide or product.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that

may cause undesired operation.

CALIFORNIA, USA ONLY

The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance

controlled in Perchlorate Best Management Practices (BMP) regulations passed by the

California Legislature. When you discard the Lithium battery in California, USA, please

follow the related regulations in advance.

"Perchlorate Material-special handling may apply, see

www.dtsc.ca.gov/hazardouswaste/perchlorate"

ASRock Website: http://www.asrock.com

Published May 2012

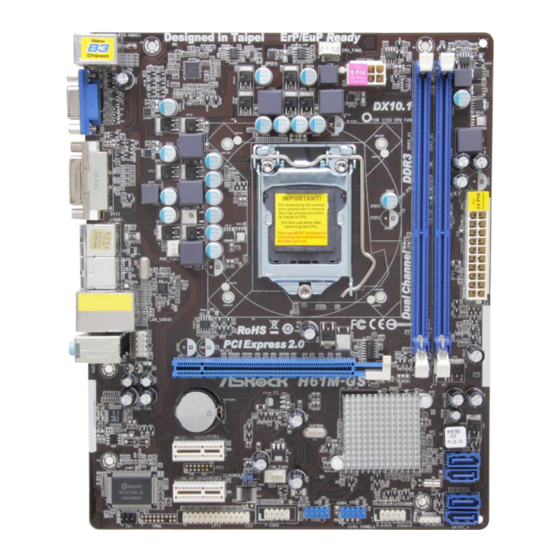

ASRock H61M-GS / H61M-S Motherboard

Inhaltsverzeichnis

Inhaltszusammenfassung für ASROCK H61M-GS

Seite 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or ﬁ...
Seite 2 All manuals and user guides at all-guides.com Motherboard Layout (H61M-GS / H61M-S) 19.8cm (7.8 in) ErP/EuP Ready Designed in Taipei CPU_FAN1 ATX12V1 DX10.1 USB 2.0 T: USB0 B: USB1 USB 2.0 T: USB2 B: USB3 USB 2.0 Top: T: USB4...
Seite 3 After restarting your computer, please double-click “Realtek HD Audio Manager” on the system tray. Set “Speaker Conﬁ guration” to “Quadraphonic” or “Stereo”. Click “Device advanced settings”, choose “Make front and rear output devices playbacks two different audio streams simultaneously”, and click “ok”. Then reboot your system. ASRock H61M-GS / H61M-S Motherboard...
Seite 4 After restarting your computer, please double-click “Realtek HD Audio Manager” on the system tray. Set “Speaker Conﬁ guration” to “Quadraphonic” or “Stereo”. Click “Device advanced settings”, choose “Make front and rear output devices playbacks two different audio streams simultaneously”, and click “ok”. Then reboot your system. ASRock H61M-GS / H61M-S Motherboard...
Seite 5: Package Contents
In case any modiﬁ cations of this manual occur, the updated version will be available on ASRock website without further notice. You may ﬁ nd the latest VGA cards and CPU support lists on ASRock website as well.
Seite 6 ® Pixel Shader 4.1, DirectX 10.1 with Intel Sandy Bridge CPU. ® - Max. shared memory 1760MB with Intel Ivy Bridge CPU. ® Max. shared memory 1759MB with Intel Sandy Bridge CPU. (see CAUTION 4) ASRock H61M-GS / H61M-S Motherboard...
Seite 7 - 2 x USB 2.0 headers (support 4 USB 2.0 ports) BIOS Feature - 32Mb AMI BIOS - AMI UEFI Legal BIOS with GUI support - Supports “Plug and Play” - ACPI 1.1 Compliance Wake Up Events - Supports jumperfree ASRock H61M-GS / H61M-S Motherboard...
Seite 8 - FCC, CE, WHQL - ErP/EuP Ready (ErP/EuP ready power supply is required) (see CAUTION 14) * For detailed product information, please visit our website: http://www.asrock.com WARNING Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using the third-party overclocking tools.
Seite 9 ® Vista / XP. For Windows OS with 64-bit CPU, there is no such limita- tion. You can use ASRock XFast RAM to utilize the memory that Win- ® dows cannot use. The maximum shared memory size is deﬁ ned by the chipset vendor and ®...
Seite 10 ﬁ les simultaneously. Real-Time Analysis of Your Data: With the status window, you can easily recognize which data streams you are currently transferring. 11. ASRock XFast RAM is a new function that is included into ASRock Ex- treme Tuning Utility (AXTU). It fully utilizes the memory space that cannot ®...
Seite 11 Intel’s suggestion, the EuP ready power supply must meet the standard of 5v standby power efﬁ ciency is higher than 50% under 100 mA current consumption. For EuP ready power supply selection, we recommend you checking with the power supply manufacturer for more details. ASRock H61M-GS / H61M-S Motherboard...
Seite 12: Cpu Installation
CPU surface is unclean or if there is any bent pin on the socket. Do not force to insert the CPU into the socket if above situation is found. Other- wise, the CPU will be seriously damaged. ASRock H61M-GS / H61M-S Motherboard...
Seite 13 Pin1 Pin1 alignment key 1155-Pin Socket orientation key notch 1155-Pin CPU For proper inserting, please ensure to match the two orientation key notches of the CPU with the two alignment keys of the socket. ASRock H61M-GS / H61M-S Motherboard...
Seite 14 Please be noticed that this motherboard supports Combo Cooler Option (C.C.O.), which provides the ﬂ exible option to adopt three dif- ferent CPU cooler types, Socket LGA 775, LGA 1155 and LGA 1156. The white throughholes are for Socket LGA 1155/1156 CPU fan. ASRock H61M-GS / H61M-S Motherboard...
Seite 15: Installing A Dimm
DIMM if you force the DIMM into the slot at incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock H61M-GS / H61M-S Motherboard...
Seite 16: Installing An Expansion Card
Align the card connector with the slot and press ﬁ rmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover. ASRock H61M-GS / H61M-S Motherboard...
Seite 17 If you haven’t installed onboard VGA driver yet, please install onboard VGA driver from our support CD to your system and restart your computer. ASRock H61M-GS / H61M-S Motherboard...
Seite 18 F. Set the “Screen Resolution” and “Color Quality” as appropriate for the second monitor. Click “Apply” or “OK” to apply these new values. G. Repeat steps C through E for the diaplay icon identiﬁ ed by the number one, two, three and four. ASRock H61M-GS / H61M-S Motherboard...
Seite 19 PCs requires a secure connection to a compliant display. Due to the increase in manufacturers employing HDCP in their equipment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible. ASRock H61M-GS / H61M-S Motherboard...
Seite 20 ﬁ rst, and then shut it down before you do the clear-CMOS ac- tion. Please be noted that the password, date, time, user default proﬁ le, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. ASRock H61M-GS / H61M-S Motherboard...
Seite 21 This is an interface for print AFD# ERROR# port cable that allows (25-pin LPT1) PINIT# SLIN# convenient connection of printer (see p.2 No. 20) devices. SPD7 SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock H61M-GS / H61M-S Motherboard...
Seite 22 The LED keeps blinking when the sys- tem is in S1 sleep state. The LED is off when the system is in S3/S4 sleep state or powered off (S5). ASRock H61M-GS / H61M-S Motherboard...
Seite 23: Inhaltsverzeichnis
If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3. Pin 1-3 Connected 3-Pin Fan Installation ATX Power Connector Please connect an ATX power supply to this connector. (24-pin ATXPWR1) (see p.2 No. 6) ASRock H61M-GS / H61M-S Motherboard...
Seite 24 Pin 1 and Pin 5. 4-Pin ATX 12V Power Supply Installation Serial port Header This COM1 header supports a serial port module. (9-pin COM1) (see p.2 No. 17) ASRock H61M-GS / H61M-S Motherboard...
Seite 25: Installing Windows
A. Enter UEFI SETUP UTILITY Advanced screen SATA Conﬁ guration. B. Set the option “SATA Mode Selection” to [AHCI]. ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock H61M-GS / H61M-S Motherboard...
Seite 26 A. Enter UEFI SETUP UTILITY Advanced screen SATA Conﬁ guration. B. Set the option “SATA Mode Selection” to [IDE]. ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock H61M-GS / H61M-S Motherboard...
Seite 27 It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the ﬁ le “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock H61M-GS / H61M-S Motherboard...
Seite 28: Einführung
All manuals and user guides at all-guides.com 1. Einführung Wir danken Ihnen für den Kauf des ASRock H61M-GS / H61M-S Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes De- sign, gemäß...
Seite 29: Spezifikationen
Quick-Sync-Video, Intel InTru 3D, Intel Clear- ® ® Video-Technik (HD), Intel HD Graphics 2000/3000, Intel ® Advanced Vector Extensions (AVX) mit Intel Sandy Bridge- Prozessor ® - Pixel Shader 5.0, DirectX 11 mit Intel Ivy Bridge-Prozessor, ASRock H61M-GS / H61M-S Motherboard...
Seite 30: Rückseite
- 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen NCQ-, AHCI- und „Hot Plug“ (Hot-Plugging)- Funktionen - 1 x Infrarot-Modul-Header - 1 x Druckerport-Anschlussleiste - 1 x COM-Anschluss-Header - CPU/Gehäuse/Stromlüfter-Anschluss - 24-pin ATX-Netz-Header - 8-pin anschluss für 12V-ATX-Netzteil ASRock H61M-GS / H61M-S Motherboard...
Seite 31 - ASRock Extreme Tuning Utility (AXTU) Eigenschaft (siehe VORSICHT 5) - ASRock Sofortstart - ASRock Instant Flash (siehe VORSICHT 6) - ASRock APP Charger (siehe VORSICHT 7) - ASRock SmartView (siehe VORSICHT 8) - ASRock XFast USB (siehe VORSICHT 9)
Seite 32 7 / Vista™ / XP et- was Speicher zur Nutzung durch das System reserviert wird. Unter Win- ® dows OS mit 64-Bit-CPU besteht diese Einschränkung nicht. ASRock ® XFast RAM zur Nutzung des Speichers, den Windows nicht verwenden kann, einsetzen.
Seite 33 APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer- auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Auﬂ adung mehrerer Apple-Geräte gleichzeitig;...
Seite 34 Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen. Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell ermitteln, welche Datenströme zur Zeit übertragen werden. 11. ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut- ®...
Seite 35: Einstellung Der Jumper
Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdeﬁ niertes Proﬁ l, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. ASRock H61M-GS / H61M-S Motherboard...
Seite 36: Integrierte Header Und Anschlüsse
Anschlussleiste werden zwei (9-pol. USB8_9) USB 2.0-Ports unterstützt. (siehe S.2 - No. 16) DUMMY USB_PWR Infrarot-Modul-Header Dieser Header unterstützt ein IRTX +5VSB optionales, drahtloses Sende- (5-pin IR1) DUMMY und Empfangs-Infrarotmodul. (siehe S.2 - No. 22) IRRX ASRock H61M-GS / H61M-S Motherboard...
Seite 37 Schließen Sie die Ein-/Austaste, die Reset-Taste und die Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen. ASRock H61M-GS / H61M-S Motherboard...
Seite 38: (4-Pin Cha_Fan1)
(siehe S.2 - No. 1) CPU-Lüfteranschluss Verbinden Sie das CPU - FAN_SPEED_CONTROL Lüfterkabel mit diesem (4-pin CPU_FAN1) CPU_FAN_SPEED +12V Anschluss und passen Sie den (siehe S.2 - No. 3) schwarzen Draht dem 1 2 3 4 Erdungsstift an. ASRock H61M-GS / H61M-S Motherboard...
Seite 39 Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein. Installation der 4-Pin ATX 12V Energieversorgung COM-Anschluss-Header Dieser COM-Anschluss- Header wird verwendet, um (9-pin COM1) ein COM-Anschlussmodul zu (siehe S.2 - No. 17) unterstützen. ASRock H61M-GS / H61M-S Motherboard...
Seite 40 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock H61M-GS / H61M-S Motherboard...
Seite 41: Contenu Du Paquet
All manuals and user guides at all-guides.com 1. Introduction Merci pour votre achat d’une carte mère ASRock H61M-GS / H61M-S, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à...
Seite 42 - Supporte Intel HD Graphics Built-in Visuals: Intel Quick ® ® Sync Video, Intel InTru 3D, Intel Clear Video HD ® ® Technology, Intel HD Graphics 2000/3000, Intel Advanced ® Vector Extensions (AVX) avec processeur Intel Sandy ASRock H61M-GS / H61M-S Motherboard...
Seite 43 - 4 x connecteurs SATA2, prennent en charge un taux de transfert de données pouvant aller jusqu’à 3.0Go/s, supporte NCQ, AHCI et « Hot Plug » (Branche ment à chaud) - 1 x En-tête du module infrarouge - 1 x embase de port d’impression ASRock H61M-GS / H61M-S Motherboard...
Seite 44 - Utilitaire ASRock Extreme Tuning (AXTU) unique (voir ATTENTION 5) - ASRock l’Instant Boot - ASRock Instant Flash (voir ATTENTION 6) - Chargeur ASRock APP (voir ATTENTION 7) - ASRock SmartView (voir ATTENTION 8) - ASRock XFast USB (voir ATTENTION 9)
Seite 45 ® Vista / XP. Avec Windows OS avec CPU 64 bits, il n’y a pas ce genre de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la ® mémoire que Windows ne peut pas utiliser. La dimension maximum du memoire partage est deﬁ nie par le vendeur ®...
Seite 46 ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com O ASRock Instant Flash é um utilitário de ﬂ ash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos ®...
Seite 47 Il rend également l’utilisation de Adobe Photoshop 5 fois plus rapide. Un autre avantage indéniable de ASRock XFast RAM est qu’il réduit la fréquence d’accès à vos SSD ou HDD aﬁ n d’accroitre leur durée de vie utile.
Seite 48 CMOS. Veuillez noter que le mot de passe, la date, l’heure, le proﬁ l par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. ASRock H61M-GS / H61M-S Motherboard...
Seite 49: Gnd
(voir p.2 No. 16) DUMMY P+10 P-10 USB_PWR En-tête du module infrarouge Cet en-tête supporte un module IRTX +5VSB infrarouge optionnel de (IR1 br.5) DUMMY transfert et de réception sans (voir p.2 No. 22) ﬁ l. IRRX ASRock H61M-GS / H61M-S Motherboard...
Seite 50 Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et l’indicateur d’état du système du châssis sur cette barrette en respectant l’affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles. ASRock H61M-GS / H61M-S Motherboard...
Seite 51: Fan_Speed_Control
Veuillez connecter le câble de FAN_SPEED_CONTROL CPU_FAN_SPEED de l’UC ventilateur d’UC sur ce +12V connecteur et brancher le ﬁ l (CPU_FAN1 br. 4) noir sur la broche de terre. (voir p.2 No. 3) 1 2 3 4 ASRock H61M-GS / H61M-S Motherboard...
Seite 52 5. 4-Installation d’alimentation à 4 broches ATX 12V En-tête de port COM Cette en-tête de port COM est utilisée pour prendre en charge (COM1 br.9) un module de port COM. (voir p.2 No. 17) ASRock H61M-GS / H61M-S Motherboard...
Seite 53 CD-ROM. Le Menu principal s’afﬁ che automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, locali- sez dans le CD technique le ﬁ chier “ASSETUP.EXE” dans le dossier BIN et double- cliquez dessus pour afﬁ cher les menus. ASRock H61M-GS / H61M-S Motherboard...
Seite 54: Contenuto Della Confezione
All manuals and user guides at all-guides.com 1. Introduzione Grazie per aver scelto una scheda madre ASRock H61M-GS / H61M-S, una scheda madre afﬁ dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità...
Seite 55 Extensions (AVX) con CPU Intel Sandy Bridge ® - Pixel Shader 5.0, DirectX 11 con CPU Intel Ivy Bridge, Pixel ® Shader 4.1, DirectX 10.1 con CPU Intel Sandy Bridge ® - Memoria massima condivisa 1760MB con CPU Intel ASRock H61M-GS / H61M-S Motherboard...
Seite 56 - 8-pin connettore ATX 12V - Connettore audio sul pannello frontale - 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0) BIOS - 32Mb AMI BIOS - AMI UEFI Legal BIOS con interfaccia di supporto ASRock H61M-GS / H61M-S Motherboard...
Seite 57 SO XP 64 bit Certiﬁ cazioni - FCC, CE, WHQL - Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 14) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com ASRock H61M-GS / H61M-S Motherboard...
Seite 58 Windows 7 / Vista / XP. Per Windows OS con CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per ® fare uso della memoria che Windows non può utilizzare. La dimensione massima della memoria condivisa viene stabilita dal ven- ditore del chipset ed e‘...
Seite 59 All manuals and user guides at all-guides.com POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In- stant Flash. Avviare questo strumento e salvare il nuovo ﬁ le BIOS nell’unità Flash USB, dischetto (disco ﬂ oppy) o disco rigido; poi si può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi ﬂ...
Seite 60 5 v è più alta del 50% con un consumo di corren- te di 100 mA. Per la scelta di un’alimentatore predisposto EuP consiglia- mo di veriﬁ care ulteriori dettagli con il produttore. ASRock H61M-GS / H61M-S Motherboard...
Seite 61 CMOS. No- tare che password, data, ore, proﬁ lo utente predeﬁ nito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. ASRock H61M-GS / H61M-S Motherboard...
Seite 62 (vedi p.2 Nr. 16) DUMMY USB_PWR Collettore modulo infrarossi Questo collettore supporta IRTX +5VSB moduli ad infrarossi optional (5-pin IR1) DUMMY per la trasmissione e la (vedi p.2 Nr. 22) ricezione senza ﬁ li. IRRX ASRock H61M-GS / H61M-S Motherboard...
Seite 63 Collegare l’interruttore d’alimentazione, l’interruttore di ripristino, l’indicatore di stato del sistema del pannello frontale del telaio a questo header in base all’assegnazione dei pin deﬁ nita di seguito. Determinare i pin positivi e negativi prima di collegare i cavi. ASRock H61M-GS / H61M-S Motherboard...
Seite 64 Connettore ventolina CPU Collegare il cavo della ventolina FAN_SPEED_CONTROL CPU_FAN_SPEED CPU a questo connettore e far (4-pin CPU_FAN1) +12V combaciare il ﬁ lo nero al pin (vedi p.2 Nr. 3) terra. 1 2 3 4 ASRock H61M-GS / H61M-S Motherboard...
Seite 65 4-pin ATX 12V, prego collegare la presa elettrica al Pin 1 e Pin 5. Installazione elettrica 4-Pin ATX 12V Collettore porta COM Questo collettore porta COM è utilizzato per supportare il (9-pin COM1) modulo porta COM. (vedi p.2 Nr. 17) ASRock H61M-GS / H61M-S Motherboard...
Seite 66 Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul ﬁ le “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock H61M-GS / H61M-S Motherboard...
Seite 67: Contenido De La Caja
All manuals and user guides at all-guides.com 1. Introducción Gracias por su compra de ASRock H61M-GS / H61M-S placa madre, una placa de conﬁ anza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
Seite 68 - Pixel Shader 5.0, DirectX 11 con CPU Intel Ivy Bridge, Pixel ® Shader 4.1, DirectX 10.1 con CPU Intel Sandy Bridge - 1760MB de Memoria máxima compartida con la CPU ® Intel Ivy Bridge. 1759MB de Memoria máxima compartida ASRock H61M-GS / H61M-S Motherboard...
Seite 69 - 24-pin cabezal de alimentación ATX - 8-pin conector de ATX 12V power - Conector de audio de panel frontal - 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0 adicionales) BIOS - 32Mb AMI BIOS ASRock H61M-GS / H61M-S Motherboard...
Seite 70 - Controladores, utilidades, software de antivirus (versión de prueba), Prueba de CyberLink MediaEspresso 6.5, Conjunto multimedia ASRock MAGIX - OEM Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 5) Única - ASRock Instant Boot - ASRock Instant Flash (vea ATENCIÓN 6) - ASRock APP Charger (vea ATENCIÓN 7)
Seite 71 7 / Vista / XP. Para equipos con Windows OS con CPU de 64-bit, no existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la ® memoria que no puede usar Windows El tamaño de la memoria compartido máximo es deﬁ nido por el vendedor del chipset y está...
Seite 72 Windows 7 / 7 64 bits / Vista / Vista bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp ASRock XFast USB puede aumentar el rendimiento de los dispositivos de almacenamiento USB.
Seite 73 ﬁ riendo actualmente. 11. ASRock XFast RAM es una nueva función incluida en ASRock Extreme Tuning Utility (AXTU). Utiliza completamente el espacio de memoria que no se puede utilizar con procesadores de 32 bits en sistemas operativos ®...
Seite 74 SATA para dispositivos (SATA2_1: vea p.2, N. 10) SATA2_1 de almacenamiento internos. (SATA2_2: vea p.2, N. 11) SATA2_2 La interfaz SATAII actual (SATA2_3: vea p.2, N. 12) SATA2_3 permite una velocidad de transferencia de 3.0 Gb/s. ASRock H61M-GS / H61M-S Motherboard...
Seite 75 Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema. 2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido del panel frontal de la siguiente manera: ASRock H61M-GS / H61M-S Motherboard...
Seite 76 El LED se enciende cuando el disco duro esté leyendo o escribiendo datos. Es posible que el diseño del panel frontal varíe en función del chasis. Un módulo del panel frontal consiste principalmente de interruptor de ASRock H61M-GS / H61M-S Motherboard...
Seite 77 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13. Instalación de una Fuente de Alimentación ATX de 20 Pins ASRock H61M-GS / H61M-S Motherboard...
Seite 78 Para iniciar la instalación, ponga el CD en el lector de CD y se des- plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock H61M-GS / H61M-S Motherboard...
Seite 79 All manuals and user guides at all-guides.com 1. Введение Благодарим вас за покупку материнской платы ASRock H61M-GS / H61M-S надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству...
Seite 80 - Макс. объем разделяемой памяти 1760Мб с помощью процессора ® Intel Ivy Bridge. Макс. объем разделяемой памяти 1759Мб с ® помощью процессора Intel Sandy Bridge. (см. ОСТОРОЖНО, пункт 4) - Двойственное VGA выходное устройство: поддерживает DVI-D и D-Sub порты через независимый контроллер дисплея ASRock H61M-GS / H61M-S Motherboard...
Seite 81 - поддержка SMBIOS 2.3.1 - центральный IGPU, DRAM, Мультирегулирование Напряжения PCH, CPU PLL, VTT, VCCSA Компактдиск - Драйверы, служебные программы, антивирусное программное поддержки обеспечение (пробная версия), Пробная версия программы CyberLink MediaEspresso 6.5, ASRock MAGIX Multimedia Suite - поставщик ASRock H61M-GS / H61M-S Motherboard...
Seite 82 Особенность (см. ОСТОРОЖНО, пункт 5) - ASRock Instant Boot - ASRock Instant Flash (см. ОСТОРОЖНО, пункт 6) - ASRock APP Charger (см. ОСТОРОЖНО, пункт 7) - ASRock SmartView (см. ОСТОРОЖНО, пункт 8) - ASRock XFast USB (см. ОСТОРОЖНО, пункт 9) - ASRock XFast LAN (см.
Seite 83 ее производительности во время простоя ядер ЦПУ. Чтобы узнать, как работать с программой ASRock Extreme Tuning Utility (AXTU), посетите наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash ROM. Данное средство для обновления BIOS умеет работать ®...
Seite 84 Функция ASRock XFast USB увеличивает скорость работы устройств USB. Рост скорости зависит от устройства. 10. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет, который даст описанные далее преимущества. Установка приоритетов приложений ЛВС: можно задать оптимальный приоритет для своего...
Seite 85 Компания Intel предложила, что совместимый с EuP блок питания должен обеспечивать 50% эффективность линии питания 5V при потреблении 100 мА (в режиме ожидания). Сверьтесь с информацией производителей блоков питания, чтобы выбрать модель с поддержкой EuP. ASRock H61M-GS / H61M-S Motherboard...
Seite 86 перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. ASRock H61M-GS / H61M-S Motherboard...
Seite 87 USB 2.0. USB_PWR (9-контактный USB8_9) (см. стр. 2, п. 16) DUMMY USB_PWR Колодка инфракрасного модуля Данная колодка позволяет IRTX +5VSB подключить дополнительный (5-контактный IR1) DUMMY модуль беспроводного (см. стр. 2, п. 22) инфракрасного приемопередатчика. IRRX ASRock H61M-GS / H61M-S Motherboard...
Seite 88 Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи). Колодка системной панели Данная колодка обеспечивает работу нескольких функций (9-контактный PANEL1) передней панели системы. (см. стр. 2, п. 14) ASRock H61M-GS / H61M-S Motherboard...
Seite 89 Chassis и Power Fan-соединители Подключите кабели вентилятора (4-контактный CHA_FAN1) к соединителям и присоедините (см. стр. 2, п. 18) черный шнур к штырю FAN_SPEED_CONTROL +12V заземления. CHA_FAN_SPEED PWR_FAN_SPEED (3-контактный PWR_FAN1) +12V (см. стр. 2, п. 1) ASRock H61M-GS / H61M-S Motherboard...
Seite 90 соединитель власти, это может все еще работать, если Вы принимаете традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание наряду с Булавкой 1 и Прикрепите 5. ATX С 4-Pin 12V Установка Электропитания ASRock H61M-GS / H61M-S Motherboard...
Seite 91 All manuals and user guides at all-guides.com Колодка COM-порта Данная колодка COM-порта позволяет подключить модуль (9-контактный COM1) порта COM. (см. стр. 2, п. 17) ASRock H61M-GS / H61M-S Motherboard...
Seite 92 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock H61M-GS / H61M-S Motherboard...
Seite 93 Gratos por comprar nossa placa–mãe H61M-GS / H61M-S um produto conﬁ ável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade.
Seite 94: Especificações
Vector Extensions (AVX) com CPU Sandy Bridge da Intel ® - Pixel Shader 5.0, DirectX 11 com Intel Ivy Bridge CPU, Pixel ® Shader 4.1, DirectX 10.1 com processadores Intel Sandy Bridge CPU - Memória partilhada máxima 1760MB com CPU Ivy Bridge da ASRock H61M-GS / H61M-S Motherboard...
Seite 95 - Conector do ventilador da CPU/chassis/energia - Conector de força do ATX de 24 pinos - Conector ATX 12 V de 8 pinos - Conector Áudio do painel frontal - 2 x cabezal USB 2.0 (suporta 4 portas USB 2.0) ASRock H61M-GS / H61M-S Motherboard...
Seite 96 - Controladores, utilitários, software antivírus (Experimentacao Versao), CyberLink MediaEspresso 6.5 versão de demonstração, ASRock MAGIX Multimedia Suite - OEM Funcionalidade - ASRock Extreme Tuning Utility (AXTU) (veja o AVISO 5) Única - ASRock Instant Boot - ASRock Instant Flash (veja o AVISO 6)
Seite 97 ® Vista / XP. No caso da CPU de 64 bits do Windows OS, esta limita- ção não existe. Pode usar a função ASRock XFast RAM para utilizar a ® memória que o Windows não pode utilizar. O máximo tamanho de memória compartilhada é deﬁ nido por vendedor ®...
Seite 98 All manuals and user guides at all-guides.com ASRock Instant Flash est un utilitaire de ﬂ ash du BIOS ﬂ ash intégré dans la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de mettre à jour le BIOS du système sans entrer d’abord dans un système ®...
Seite 99 All manuals and user guides at all-guides.com 11. ASRock XFast RAM é uma nova função incluída ao utilitário ASRock Ex- treme Tuning Utility (AXTU). Esta função utiliza totalmente o espaço de ® memória que não pode ser utilizado pela CPU no SO Windows OS de 32 bits.
Seite 100 Por favor lembrese de remover o jumper depois de limpar o COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, de- verá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar a ação de limpeza o CMOS. ASRock H61M-GS / H61M-S Motherboard...
Seite 101 USB_PWR Conector do módulo Este conector suporta um IRTX +5VSB de infravermelho módulo de infravermelho para DUMMY transmissão e recepção sem (IR1 de 5 pinos) ﬁ o, opcional. (veja a folha 2, No. 22) IRRX ASRock H61M-GS / H61M-S Motherboard...
Seite 102 Ligue o botão de alimentação, o botão de reposição e o indicador do estado do sistema no chassis a este conector de acordo com a descrição abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos. ASRock H61M-GS / H61M-S Motherboard...
Seite 103 Conector do ventilador da Ligue o cabo do ventilador da FAN_SPEED_CONTROL CPU_FAN_SPEED CPU, coincidindo o ﬁ o preto +12V com o pino de aterramento. (CPU_FAN1 de 4 pinos) (veja a folha 2, No. 3) 1 2 3 4 ASRock H61M-GS / H61M-S Motherboard...
Seite 104 Instalação da Fonte de alimentação ATX 12V de 4 Pinos Conector da porta COM Este conector é usado para suportar um módulo de porta (COM1 de 9 pinos) COM. (veja a folha 2, No. 17) ASRock H61M-GS / H61M-S Motherboard...
Seite 105 CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu princi- pal, casa o AUTORUN esteja ativado. Se o menu principal não aparecer automati- camente, explore o CD e execute o “ASSETUP.EXE” localizado na pasta BIN. ASRock H61M-GS / H61M-S Motherboard...
Seite 106 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
Seite 107 Pixel Shader 4.1,Intel Sandy Bridge işlemciye sahip DirectX 10.1 ® - Intel Ivy Bridge İşlemci ile Maks. paylaюэlan bellek 1760 MB. ® Intel Sandy Bridge İşlemci ile Maks. paylaюэlan bellek 1759 MB. (bkz. DЭKKAT 4) ASRock H61M-GS / H61M-S Motherboard...
Seite 108 GUI destekli AMI UEFI Geçerli BIOS - “Tak Çalıştır”ı destekler - ACPI 1.1 Uyumlu Uyandırma Olayları - Jumpersız ayarlamayı destekler - AMBIOS 2.3.1 Desteği - IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA Voltaj Çoklu ayarı ASRock H61M-GS / H61M-S Motherboard...
Seite 109 - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 14) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla ilgili risk olduğunu unutmayın.
Seite 110 Touch gibi Apple cihazlarınızı şarj etmek için daha hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve eskisinden 40% daha hızlı...
Seite 111 şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması. 12. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını...
Seite 112 BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse, ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan proﬁ li, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. ASRock H61M-GS / H61M-S Motherboard...
Seite 113 Yazdırma Portu Fişi Bu, yazdırma portu kablosu için AFD# ERROR# PINIT# yazıcı cihazlarının uygun (25-pinli LPT1) SLIN# bağlanmasını sağlayan bir (bkz. s.2 No. 20) SPD7 arayüzdür. SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock H61M-GS / H61M-S Motherboard...
Seite 114 PLED (Sistem Gücü LED’i): Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken LED söner. ASRock H61M-GS / H61M-S Motherboard...
Seite 115 Bu anakart 24-pinli ATX güç konektörü sağlasa da geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da çalışabilir. 20-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın. 20-Pinli ATX Güç Kaynağını Takma ASRock H61M-GS / H61M-S Motherboard...
Seite 116 Pin 1 ve Pin 5'le birlikte takın. 4-Pinli ATX 12V Güç Kaynağını Takma Seri port Fişi Bu COM1 ﬁ şi bir seri port modülünü destekler. (9-pinli COM1) (bkz. s.2 No. 17) ASRock H61M-GS / H61M-S Motherboard...
Seite 117 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock H61M-GS / H61M-S Motherboard...
Seite 118 All manuals and user guides at all-guides.com 1. 제품소개 ASRock 의 H61M-GS / H61M-S 메인 보드를 구매하여 주신것에 대하여 감사 드립니 다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하...
Seite 119 Ivy Bridge CPU 에서 최대 공유 메모리 1760MB. Intel Sandy Bridge CPU 에서 최대 공유 메모리 1759MB. ( 주의 4 참조 ) - 더블 VGA 수출 : DVI-D 와 D-Sub 포트 독립 디스플레이 컨 트롤러를 지원 ASRock H61M-GS / H61M-S Motherboard...
Seite 120 - GUI 지원을 제공하는 AMI UEFI 적합형 BIOS - “플러그 앤 플레이” 지원 - ACPI 1.1 웨이크 - 업 이벤트와의 호환 - 점퍼 프리 지원 - SMBIOS 2.3.1 지원 - IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA 전압 멀티 조절 ASRock H61M-GS / H61M-S Motherboard...
Seite 121 MediaEspresso 6.5 평가판 , ASRock MAGIX Multimedia Suite - OEM 특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 5 참조 ) - ASRock Instant Boot - ASRock Instant Flash ( 주의 6 참조 ) - ASRock APP Charger ( 주의 7 참조 ) - ASRock SmartView ( 주의...
Seite 122 실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows ® 의 경우 그런 한계가 없습니다 . ASRock XFast RAM 을 사용하여 Windows 에서 사용할 수 없는 메모리를 이용할 수 있습니다 . 칩세트의 제조원이 정하였거나 그변화를 한제하게되는 최대 공유 메...
Seite 123 메모 리 공간을 사용합니다 . ASRock XFast RAM 은 이전에 방문했던 웹사이 트의로딩 시간을 단축하며 웹 서핑을 이전보다 더 빠르게 합니다 . 또한 Adobe Photoshop 속도를 5 배 증가 시킵니다 . ASRock XFast RAM 의 또 다른 장점 은 SSD 또는 HDD 의 액세스 빈도를줄여 수명을 확장 늘입니다 .
Seite 124 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . ASRock H61M-GS / H61M-S Motherboard...
Seite 125 게 연결할 수 있도록 해주는 프 (25 핀 LPT1) 린트 포트 케이블용 인터페이 (2 페이지 , 20 번 항목 참조 ) SPD7 SPD6 ACK# 스입니다 . SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock H61M-GS / H61M-S Motherboard...
Seite 126 재시작을수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니 다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다 . 시스템이 S1 대기 상태에 있을 때는 ASRock H61M-GS / H61M-S Motherboard...
Seite 127 이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 , 종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이 가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 , Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 . 20 핀 ATX 전원 공급장치 설치 ASRock H61M-GS / H61M-S Motherboard...
Seite 128 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock H61M-GS / H61M-S Motherboard...
Seite 129 1.1 パッケージ内容 ASRock H61M-GS / H61M-S マザーボード： (Micro ATX フォームファクター : 9.6-in x 7.8-in, 24.4 cm x 19.8 cm) ASRock H61M-GS / H61M-S クイックインストレーションガイド ASRock H61M-GS / H61M-S サポート CD 2 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド ASRockからのお知らせ...
Seite 130 ® ® Intel InTru 3D、Intel Clear Video HD Technology、 ® ® Intel HD Graphics 2000/3000、Intel Advanced Vector Extensions (AVX) ® - Intel Ivy Bridge CPU を搭載した DirectX 11、Pixel ® Shader 5.0。Intel Sandy Bridge CPU を搭載した ASRock H61M-GS / H61M-S Motherboard...
Seite 131 - 24 ピン ATX 電源コネクター - 8 ピン 12V 電源コネクター - フロントパネルオーディオコネクター - USB 2.0 ヘッダー (USB 2.0 用 4 ポートをサポート ) x 2 BIOS 関連機能 - 32Mb AMI BIOS - AMI UEFI Legal BIOS（GUI サポート） - プラグ＆プレイをサポート ASRock H61M-GS / H61M-S Motherboard...
Seite 132 - ASRock Extreme チューニングユーティリティ (AXTU) ( 注意 5 参照 ) - ASRock インスタントブート - ASRock Instant Flash ( 注意 6 参照 ) - ASRock APP ヱャージャー ( 注意 7 を参照 ) - ASRock SmartView ( 注意 8 を参照 ) - ASRock XFast USB ( 注意 9 を参照 ) - ASRock XFast LAN ( 注意...
Seite 133 ® ような制限はありません。ASRock XFast RAM を使って Windows が使用できないメモリを利用することができます。最大共有メモリサイズは、チップセットメーカーによって定義され、それ ® ぞれ異なります。Intel 社の WEB サイトで最新情報を確認してください。 ASRock Extreme Tuning Utility (AXTU) は、分かりやすいインターフェイスでさまざまなシステム機能を微調整するオールインワンツールで、ハードウェアモニタ、ファンコントロール、オーバークロッキング、OC DNA、ES などを含んでいます。ハードウェアモニタでは、システムの主要な読み込みを示します。ファンコントロールでは、調整するファン速度と温度を示します。オーバークロッキングでは、CPU 周波数をオーバークロックして最適のシステムパフォーマンスを出すことができます。OC DNA では、プロファイルとして OC 設定を保存し友人と共有することができます。友人は OC プロファイルを自分のシステムに読み込んで、同じ OC 設定にすることが可能です。IES ( インテ...
Seite 134 提供します。LAN アプリケーション優先順位：アプリケーションの理想的な優先順位を設定し、新しいプログラムを追加することができます。ゲームの低いレイテンシ : オンラインゲームの優先順位を高く設定した後に、ゲームのレイテンシを下げることができます。トラフィックの成形 :Youtube HD ビデオを視聴しながらファイルをダウンロードできます。データのリアルタイムの分析 : ステータスウィンドウがあれば、現在転送しているデータストリームを容易に認識できます。 ASRock XFast RAM は、ASRock Extreme Tuning Utility (AXTU) ® を含む新機能です。Windows オペレーティングシステム 32 ビット CPU の下では使用できないメモリ空間を利用します。 ASRock XFast RAM は、以前に訪れたウェブサイトの表示にかかる時間を短縮し、これまで以上に迅速にネットサーフィンを行えるようにします。また、Adobe Photoshop の処...
Seite 135 CMOS の消去注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリセットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待ってから、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリアする必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモしてください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 ASRock H61M-GS / H61M-S Motherboard...
Seite 136 (5 ピン IR1) モジュールに対応します。 DUMMY ページ２, アイテム 22 を参照 IRRX プリントポートヘッダこれはプリントポートケーブル用 AFD# (25 ピン LPT1) ERROR# のインターフェイスで、プリンタ PINIT# SLIN# デバイスの接続を可能にします。ページ２, アイテム 20 を参照 SPD7 SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock H61M-GS / H61M-S Motherboard...
Seite 137 Realtek コントロールパネルから “ FrontMic ” ( フロントマイク ) タブを開きます。 “ Recording Volume ” ( 録音音量 ) を調整します。システムパネルコネクタこのコネクタは数種類のシステムフロントパネルの機能を提供しま (9 ピン PANEL1) す。ページ２, アイテム 14 を参照シャーシに付いている電源スイッチ、リセットスイッチ、システムステータスインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。ケーブルを接続する前にピンの正負極性にご注意ください。 PWRBTN ( 電源スイッチ ): 前面パネルに付いている電源スイッチに接続します。電源スイッチによるシステム電源オフ方法を設定して変更することも可能です。 ASRock H61M-GS / H61M-S Motherboard...
Seite 138 +12V ページ２, アイテム 3 を参照アースピンに接続してください。 1 2 3 4 このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3 に接続してください。接続されたピン 1-3 3 ピンファンのインストール ASRock H61M-GS / H61M-S Motherboard...
Seite 139 は正しく供給されません。このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX 12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin 5 とともに差し込んでください。 4-Pin ATX 12V 電源の取り付けシリアルポートヘッダこの COM1 ヘッダは、シリアルポートモジュールをサポートします。 (9 ピン COM1) ページ２, アイテム 17 を参照 ASRock H61M-GS / H61M-S Motherboard...
Seite 140 7 / 7 64-bit / Vista / Vista bit / XP / XP 64-bit といった様々なマイクロソフトウインドウズオペレーティングシステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち上がります。 ASRock H61M-GS / H61M-S Motherboard...
Seite 141 All manuals and user guides at all-guides.com 1. 主板簡介謝謝你采用了華擎 H61M-GS / H61M-S 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參看驅動光盤的用戶手冊。由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新的顯卡和 CPU 支持表。華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品...
Seite 142 Sandy Bridge CPU 支持 Pixel Shader 4.1、 DirectX 10.1 技術。 ® - 通過 Intel Ivy Bridge CPU 支持最大共享內存 1760MB。通 ® 過 Intel Sandy Bridge CPU 支持最大共享內存 1759MB。（見警告 4） - 雙 VGA 輸出 : 通過獨立顯示控制器提供 DVI-D 和 D-Sub 接口 ASRock H61M-GS / H61M-S Motherboard...
Seite 143 - 支持喚醒功能 - 支持 jumperfree 免跳線模式 - IGPU、DRAM、PCH、CPU PLL、VTT、VCCSA 電壓多功能調節器支持光盤 - 驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 5） ASRock H61M-GS / H61M-S Motherboard...
Seite 144 光盤中的“User Manual”( 用戶手冊 , 英文版 ) 第 42 頁。 2、這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確安裝，請確認您已經閱讀了第 15 頁的內存模組安裝指南。 ® 3、由于操作系統的限制，在 Windows 7 / Vista / XP 下，供系統使用的實 ® 際內存容量可能小于 4GB。對於 Windows 操作系統搭配 64 位元 CPU 來說 , ® 不會存在這樣的限制。您可以通過華擎 XFast RAM 來利用 Windows 無法使用的內存。 ASRock H61M-GS / H61M-S Motherboard...
Seite 145 10、華擎 XFast LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。 11、華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一項 ® 新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用的內存空間。華擎 XFast RAM 可縮短之前訪問過的网站的加載時間，從而加快网絡衝浪速度。此外，它還能提升 Adobe Photoshop 運行的速度高達五倍之多。 ASRock H61M-GS / H61M-S Motherboard...
Seite 146 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 ASRock H61M-GS / H61M-S Motherboard...
Seite 147 ( 見第 2 頁第 22 項 ) IRRX 打印機端口接針這是一個連接打印機端口的 AFD# ERROR# 接口，方便您連接打印機設 PINIT# (25 針 LPT1) SLIN# 備。 ( 見第 2 頁第 20 項 ) SPD7 SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock H61M-GS / H61M-S Motherboard...
Seite 148 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下重啟開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待機模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指示燈亮起。 ASRock H61M-GS / H61M-S Motherboard...
Seite 149 傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ATX 12V 接頭請將一個 ATX 12V 電源供應器接到這個接頭。 (8 針 ATX12V1) ( 見第 2 頁第 4 項 ) ASRock H61M-GS / H61M-S Motherboard...
Seite 150 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統：Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。 ASRock H61M-GS / H61M-S Motherboard...
Seite 151 有害物質或元素部件名稱鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板及電子組件外部信號連接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。 ASRock H61M-GS / H61M-S Motherboard...
Seite 152 All manuals and user guides at all-guides.com 1. 主機板簡介謝謝你採用了華擎 H61M-GS / H61M-S 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最新的顯示卡和 CPU 支援列表。華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品...
Seite 153 Ivy Bridge CPU 支援 Pixel Shader 5.0、DirectX 11 ® 技術。Intel Sandy Bridge CPU 支援 Pixel Shader 4.1、 DirectX 10.1 技術。 ® - 透過 Intel Ivy Bridge CPU 支援最大共享記憶體 1760MB。 ® 透過 Intel Sandy Bridge CPU 支援最大共享記憶體 ASRock H61M-GS / H61M-S Motherboard...
Seite 154 - 支援即插即用（Plug and Play,PnP） - ACPI 1.1 電源管理 - 支援喚醒功能 - 支援 jumperfree 免跳線模式 - IGPU、DRAM、PCH、CPU PLL、VTT、VCCSA 電壓多功能調節支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒體套餐 - OEM ASRock H61M-GS / H61M-S Motherboard...
Seite 155 All manuals and user guides at all-guides.com 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 5） - 華擎即時開機功能 - 華擎 Instant Flash（見警告 6） - 華擎 APP Charger（見警告 7） - 華擎 SmartView（見警告 8） - 華擎 XFast USB（見警告 9） - 華擎 XFast LAN（見警告 10）...
Seite 156 定）。 10、華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲：在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。 11、華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一項 ® 新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用的記憶體空間。華擎 XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加快網路瀏覽速度。此外，它還能提升 Adobe Photoshop 執行的速度高達五倍之多。華 ASRock H61M-GS / H61M-S Motherboard...
Seite 157 註： C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS 清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者預設設定檔、1394 GUID 及 MAC 位址才會清除。 ASRock H61M-GS / H61M-S Motherboard...
Seite 158 ( 見第 2 頁第 22 項 ) IRRX 印表機接針這是一個連接印表機的接 AFD# ERROR# PINIT# 口，方便您連接印表機設 (25 針 LPT1) SLIN# 備。 ( 見第 2 頁第 20 項 ) SPD7 SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock H61M-GS / H61M-S Motherboard...
Seite 159 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。 RESET( 重開開關 ): 連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下重開開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待命模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指示燈亮起。 ASRock H61M-GS / H61M-S Motherboard...
Seite 160 用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ATX 12V 電源接口請注意，必需將帶有 ATX 12V 插頭的電源供應器連接到這個 (8 針 ATX12V1) 插座，這樣就可以提供充足的 ( 見第 2 頁第 4 項 ) 電力。如果不這樣做，就會導致供電故障。 ASRock H61M-GS / H61M-S Motherboard...
Seite 161 運行需要時，測試和初始化元件。有關 B I O S 設置的詳細訊息，請查閱隨機支援光碟裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統：Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如果系統的“自動運行＂功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查閱支援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它，即可調出主菜單。 ASRock H61M-GS / H61M-S Motherboard...
Seite 162 “UEFI:xxx“ to boot. ® 4. Start Windows installation. ® 5. If you install Windows 7 64-bit OS, OS will be formatted by GPT (GUID Partition ® Table). Please install the hotﬁ x ﬁ le from Microsoft http://support.microsoft.com/kb/979903 ASRock H61M-GS / H61M-S Motherboard...
