Seite 1 Материнские платы Asrock H61M-S: Инструкция пользователя...
Seite 2 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or ﬁ...

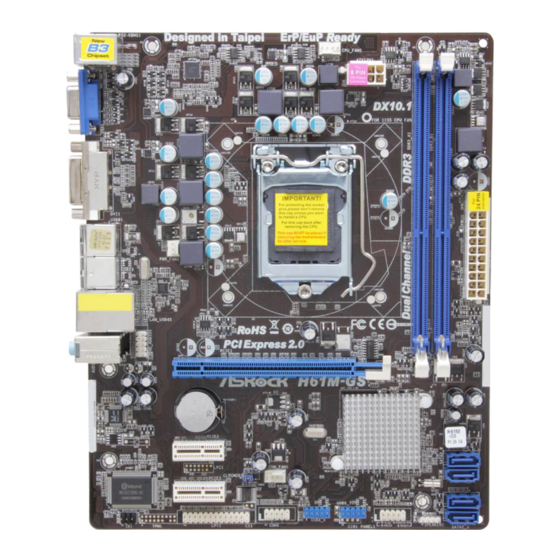

Seite 3 Motherboard Layout (H61M-GS / H61M-S) 19.8cm (7.8 in) ErP/EuP Ready Designed in Taipei CPU_FAN1 ATX12V1 DX10.1 USB 2.0 T: USB0 B: USB1 USB 2.0 T: USB2 B: USB3 USB 2.0 Top: T: USB4 RJ-45 B: USB5 RoHS PCI Express 2.0...
Seite 4 After restarting your computer, please double-click “Realtek HD Audio Manager” on the system tray. Set “Speaker Conﬁ guration” to “Quadraphonic” or “Stereo”. Click “Device advanced settings”, choose “Make front and rear output devices playbacks two different audio streams simultaneously”, and click “ok”. Then reboot your system. ASRock H61M-GS / H61M-S Motherboard...
Seite 5 After restarting your computer, please double-click “Realtek HD Audio Manager” on the system tray. Set “Speaker Conﬁ guration” to “Quadraphonic” or “Stereo”. Click “Device advanced settings”, choose “Make front and rear output devices playbacks two different audio streams simultaneously”, and click “ok”. Then reboot your system. ASRock H61M-GS / H61M-S Motherboard...
Seite 6: Package Contents
In case any modiﬁ cations of this manual occur, the updated version will be available on ASRock website without further notice. You may ﬁ nd the latest VGA cards and CPU support lists on ASRock website as well.
Seite 7 PCIEx1 LAN AR8152, speed 10/100 Mb/s - Supports Wake-On-LAN Rear Panel I/O I/O Panel - 1 x PS/2 Mouse Port - 1 x PS/2 Keyboard Port - 1 x VGA/D-Sub Port - 1 x VGA/DVI-D Port ASRock H61M-GS / H61M-S Motherboard...
Seite 8 Software Suite (CyberLink DVD Suite - OEM and Trial; Creative Sound Blaster X-Fi MB - Trial) Unique Feature - ASRock Extreme Tuning Utility (AXTU) (see CAUTION 5) - Instant Boot - ASRock Instant Flash (see CAUTION 6) - ASRock AIWI (see CAUTION 7)
Seite 9 Please check Intel website for the latest informa- tion. ASRock Extreme Tuning Utility (AXTU) is an all-in-one tool to ﬁ ne-tune different system functions in a user-friendly interface, which is including Hardware Monitor, Fan Control, Overclocking, OC DNA and IES. In Hardware Monitor, it shows the major readings of your system.
Seite 10 ASRock Instant Flash is a BIOS ﬂ ash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS ® without entering operating systems ﬁ rst like MS-DOS or Windows . With this utility, you can press <F6> key during the POST or press <F2> key to BIOS setup menu to access ASRock Instant Flash.
Seite 11 Intel’s suggestion, the EuP ready power supply must meet the standard of 5v standby power efﬁ ciency is higher than 50% under 100 mA current consumption. For EuP ready power supply selection, we recommend you checking with the power supply manufacturer for more details. ASRock H61M-GS / H61M-S Motherboard...
Seite 12: Cpu Installation
CPU surface is unclean or if there is any bent pin on the socket. Do not force to insert the CPU into the socket if above situation is found. Other- wise, the CPU will be seriously damaged. ASRock H61M-GS / H61M-S Motherboard...
Seite 13 Pin1 Pin1 alignment key 1155-Pin Socket orientation key notch 1155-Pin CPU For proper inserting, please ensure to match the two orientation key notches of the CPU with the two alignment keys of the socket. ASRock H61M-GS / H61M-S Motherboard...
Seite 14 Please be noticed that this motherboard supports Combo Cooler Option (C.C.O.), which provides the ﬂ exible option to adopt three dif- ferent CPU cooler types, Socket LGA 775, LGA 1155 and LGA 1156. The white throughholes are for Socket LGA 1155/1156 CPU fan. ASRock H61M-GS / H61M-S Motherboard...
Seite 15: Installing A Dimm
DIMM if you force the DIMM into the slot at incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock H61M-GS / H61M-S Motherboard...
Seite 16: Installing An Expansion Card
Align the card connector with the slot and press ﬁ rmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover. ASRock H61M-GS / H61M-S Motherboard...
Seite 17 If you haven’t installed onboard VGA driver yet, please install onboard VGA driver from our support CD to your system and restart your computer. ASRock H61M-GS / H61M-S Motherboard...
Seite 18: For Windows
F. Set the “Screen Resolution” and “Color Quality” as appropriate for the second monitor. Click “Apply” or “OK” to apply these new values. G. Repeat steps C through E for the diaplay icon identiﬁ ed by the number one, two, three and four. ASRock H61M-GS / H61M-S Motherboard...
Seite 19 PCs requires a secure connection to a compliant display. Due to the increase in manufacturers employing HDCP in their equipment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible. ASRock H61M-GS / H61M-S Motherboard...
Seite 20 ﬁ rst, and then shut it down before you do the clear-CMOS ac- tion. Please be noted that the password, date, time, user default proﬁ le, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. ASRock H61M-GS / H61M-S Motherboard...
Seite 21 This is an interface for print AFD# ERROR# port cable that allows (25-pin LPT1) PINIT# SLIN# convenient connection of printer (see p.2 No. 20) devices. SPD7 SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock H61M-GS / H61M-S Motherboard...
Seite 22 The LED keeps blinking when the sys- tem is in S1 sleep state. The LED is off when the system is in S3/S4 sleep state or powered off (S5). ASRock H61M-GS / H61M-S Motherboard...
Seite 23: Atx Power Connector
If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3. Pin 1-3 Connected 3-Pin Fan Installation ATX Power Connector Please connect an ATX power supply to this connector. (24-pin ATXPWR1) (see p.2 No. 6) ASRock H61M-GS / H61M-S Motherboard...
Seite 24 Pin 1 and Pin 5. 4-Pin ATX 12V Power Supply Installation Serial port Header This COM1 header supports a serial port module. (9-pin COM1) (see p.2 No. 17) ASRock H61M-GS / H61M-S Motherboard...
Seite 25: Installing Windows
A. Enter UEFI SETUP UTILITY Advanced screen SATA Conﬁ guration. B. Set the option “SATA Mode” to [AHCI]. ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock H61M-GS / H61M-S Motherboard...
Seite 26 It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the ﬁ le “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock H61M-GS / H61M-S Motherboard...
Seite 27: Einführung
1. Einführung Wir danken Ihnen für den Kauf des ASRock H61M-GS / H61M-S Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes De- sign, gemäß der Verpﬂ ichtung von ASRock zu Qualität und Halbarkeit. Diese Sch- nellinstallationsanleitung führt in das Motherboard und die schrittweise Installation...
Seite 28: Erweiterungs- Steckplätze Onboard-Vga
- 5.1 CH HD Audio (Realtek ALC662 Audio Codec) - H61M-GS ® Atheros PCIE x1 Gigabit LAN AR8151, speed 10/100/1000 Mb/s - H61M-S ® Atheros PCIE x1 LAN AR8152, speed 10/100 Mb/s - Unterstützt Wake-On-LAN ASRock H61M-GS / H61M-S Motherboard...
Seite 29: Rückseite
(Testversion), ASRock Software Suite (CyberLink DVD Suite und Creative Sound Blaster X-Fi MB) (OEM- und Testversion) Einzigartige - ASRock Extreme Tuning Utility (AXTU) (siehe VORSICHT 5) Eigenschaft - Sofortstart - ASRock Instant Flash (siehe VORSICHT 6) - ASRock AIWI (siehe VORSICHT 7)
Seite 30: Zertifizierungen
- Hybrid Booster: - ASRock U-COP (siehe VORSICHT 11) - Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) - Combo-Kühleroption (siehe VORSICHT 12) - Gute Nacht-LED Hardware Monitor - Überwachung der CPU-Temperatur - Motherboardtemperaturerkennung - Drehzahlmessung für CPU/Gehäuse/Stromlüfter - Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au tomatische Anpassung der Gehäuselüftergeschwindigkeit...
Seite 31 Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung der Efﬁ zienz reduzieren – ohne die Rechenleistung zu beeinträchtigen. Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU) ﬁ nden Sie auf unserer Webseite. ASRock-Webseite: http://www.asrock.com ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash- Programm.
Seite 32 APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer- auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Auﬂ adung mehrerer Apple-Geräte gleichzeitig;...
Seite 33 Stromversorgung dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieefﬁ zienz höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung abzufragen. ASRock H61M-GS / H61M-S Motherboard...
Seite 34: Einstellung Der Jumper
Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdeﬁ niertes Proﬁ l, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. ASRock H61M-GS / H61M-S Motherboard...
Seite 35: Integrierte Header Und Anschlüsse
Anschlussleiste werden zwei (9-pol. USB8_9) USB 2.0-Ports unterstützt. (siehe S.2 - No. 16) DUMMY USB_PWR Infrarot-Modul-Header Dieser Header unterstützt ein IRTX +5VSB optionales, drahtloses Sende- (5-pin IR1) DUMMY und Empfangs-Infrarotmodul. (siehe S.2 - No. 22) IRRX ASRock H61M-GS / H61M-S Motherboard...
Seite 36 Schließen Sie die Ein-/Austaste, die Reset-Taste und die Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen. ASRock H61M-GS / H61M-S Motherboard...
Seite 37: Gehäuselautsprecher-Header
(siehe S.2 - No. 1) CPU-Lüfteranschluss Verbinden Sie das CPU - FAN_SPEED_CONTROL Lüfterkabel mit diesem (4-pin CPU_FAN1) CPU_FAN_SPEED +12V Anschluss und passen Sie den (siehe S.2 - No. 3) schwarzen Draht dem 1 2 3 4 Erdungsstift an. ASRock H61M-GS / H61M-S Motherboard...
Seite 38: Com-Anschluss-Header
Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein. Installation der 4-Pin ATX 12V Energieversorgung COM-Anschluss-Header Dieser COM-Anschluss- Header wird verwendet, um (9-pin COM1) ein COM-Anschlussmodul zu (siehe S.2 - No. 17) unterstützen. ASRock H61M-GS / H61M-S Motherboard...
Seite 39 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock H61M-GS / H61M-S Motherboard...
Seite 40: Contenu Du Paquet
1. Introduction Merci pour votre achat d’une carte mère ASRock H61M-GS / H61M-S, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la ﬁ abilité au long terme.
Seite 41 - Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec ports DVI Audio - 5.1 Son haute déﬁ nition de CH (codec audio Realtek ALC662) - H61M-GS ® Atheros PCIE x1 Gigabit LAN AR8151, Vitesse 10/100/1000 Mb/s ASRock H61M-GS / H61M-S Motherboard...
Seite 42 - IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA Tension Multi-ajustement CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation), suite logicielle ASRock (CyberLink DVD Suite et Creative Sound Blaster X-Fi MB) (Version OEM et d’essai) Caractéristique - Utilitaire ASRock Extreme Tuning (AXTU)
Seite 43 - Chargeur ASRock APP (voir ATTENTION 8) - SmartView (voir ATTENTION 9) - ASRock XFast USB (voir ATTENTION 10) - L’accélérateur hybride: - ASRock U-COP (voir ATTENTION 11) - Garde d’échec au démarrage (B.F.G.) - Combo Cooler Option (C.C.O.) (voir ATTENTION 12)
Seite 44 ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com O ASRock Instant Flash é um utilitário de ﬂ ash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos ®...
Seite 45 PC. Il vous sufﬁ t simplement d’installer l’utilitaire ASRock AIWI à partir du site web ofﬁ ciel ASRock ou du CD logiciels ASRock sur votre carte-mère, et de télécharger également l’utilitaire gratuit AIWI Lite à...
Seite 46 électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de con- sulter votre fournisseur de courant pour plus de détails. ASRock H61M-GS / H61M-S Motherboard...
Seite 47 CMOS. Veuillez noter que le mot de passe, la date, l’heure, le proﬁ l par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. ASRock H61M-GS / H61M-S Motherboard...
Seite 48 (voir p.2 No. 16) DUMMY P+10 P-10 USB_PWR En-tête du module infrarouge Cet en-tête supporte un module IRTX +5VSB infrarouge optionnel de DUMMY (IR1 br.5) transfert et de réception sans (voir p.2 No. 22) ﬁ l. IRRX ASRock H61M-GS / H61M-S Motherboard...
Seite 49 Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et l’indicateur d’état du système du châssis sur cette barrette en respectant l’affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles. ASRock H61M-GS / H61M-S Motherboard...
Seite 50 Veuillez connecter le câble de FAN_SPEED_CONTROL CPU_FAN_SPEED de l’UC ventilateur d’UC sur ce +12V connecteur et brancher le ﬁ l (CPU_FAN1 br. 4) noir sur la broche de terre. (voir p.2 No. 3) 1 2 3 4 ASRock H61M-GS / H61M-S Motherboard...
Seite 51 5. 4-Installation d’alimentation à 4 broches ATX 12V En-tête de port COM Cette en-tête de port COM est utilisée pour prendre en charge (COM1 br.9) un module de port COM. (voir p.2 No. 17) ASRock H61M-GS / H61M-S Motherboard...
Seite 52 CD-ROM. Le Menu principal s’afﬁ che automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, locali- sez dans le CD technique le ﬁ chier “ASSETUP.EXE” dans le dossier BIN et double- cliquez dessus pour afﬁ cher les menus. ASRock H61M-GS / H61M-S Motherboard...
Seite 53: Contenuto Della Confezione
1. Introduzione Grazie per aver scelto una scheda madre ASRock H61M-GS / H61M-S, una scheda madre afﬁ dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità...
Seite 54 Velocità 10/100/1000 Mb/s - H61M-S ® Atheros PCIE x1 LAN AR8152, Velocità 10/100 Mb/s - Supporta Wake-On-LAN Pannello I/O Panel posteriore I/O - 1 x porta PS/2 per mouse - 1 x porta PS/2 per tastiera ASRock H61M-GS / H61M-S Motherboard...
Seite 55 Software ASRock (Suite CyberLink DVD e Creative Sound Blaster X-Fi MB) (OEM e Versione demo) Caratteristica - ASRock Extreme Tuning Utility (AXTU) (vedi ATTENZIONE 5) speciale - Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 6) - ASRock AIWI (vedi ATTENZIONE 7)
Seite 56 - Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 13) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia...
Seite 57 Windows . Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In- stant Flash. Avviare questo strumento e salvare il nuovo ﬁ le BIOS nell’unità...
Seite 58 I giochi controllati dai movimenti non sono più un’esclusiva Wii. L’utilità ASRock AIWI introduce un nuovo modo per giocare al PC. ASRock AIWI è la prima utilità al mondo a trasformare l’iPhone/iPod touch in un joystick per controllare i videogiochi. Tutto quello che si deve fare è installare l’utilità...
Seite 59 5 v è più alta del 50% con un consumo di corren- te di 100 mA. Per la scelta di un’alimentatore predisposto EuP consiglia- mo di veriﬁ care ulteriori dettagli con il produttore. ASRock H61M-GS / H61M-S Motherboard...
Seite 60 CMOS. No- tare che password, data, ore, proﬁ lo utente predeﬁ nito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. ASRock H61M-GS / H61M-S Motherboard...
Seite 61 (vedi p.2 Nr. 16) DUMMY USB_PWR Collettore modulo infrarossi Questo collettore supporta IRTX +5VSB moduli ad infrarossi optional (5-pin IR1) DUMMY per la trasmissione e la (vedi p.2 Nr. 22) ricezione senza ﬁ li. IRRX ASRock H61M-GS / H61M-S Motherboard...
Seite 62 Collegare l’interruttore d’alimentazione, l’interruttore di ripristino, l’indicatore di stato del sistema del pannello frontale del telaio a questo header in base all’assegnazione dei pin deﬁ nita di seguito. Determinare i pin positivi e negativi prima di collegare i cavi. ASRock H61M-GS / H61M-S Motherboard...
Seite 63: Inhaltsverzeichnis
Connettore ventolina CPU Collegare il cavo della ventolina FAN_SPEED_CONTROL CPU_FAN_SPEED CPU a questo connettore e far (4-pin CPU_FAN1) +12V combaciare il ﬁ lo nero al pin (vedi p.2 Nr. 3) terra. 1 2 3 4 ASRock H61M-GS / H61M-S Motherboard...
Seite 64 4-pin ATX 12V, prego collegare la presa elettrica al Pin 1 e Pin 5. Installazione elettrica 4-Pin ATX 12V Collettore porta COM Questo collettore porta COM è utilizzato per supportare il (9-pin COM1) modulo porta COM. (vedi p.2 Nr. 17) ASRock H61M-GS / H61M-S Motherboard...
Seite 65 Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul ﬁ le “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock H61M-GS / H61M-S Motherboard...
Seite 66: Contenido De La Caja
1. Introducción Gracias por su compra de ASRock H61M-GS / H61M-S placa madre, una placa de conﬁ anza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
Seite 67 Velocidad 10/100/1000 Mb/s - H61M-S ® Atheros PCIE x1 LAN AR8152, Velocidad 10/100 Mb/s - Soporta Wake-On-LAN Entrada/Salida I/O Panel de Panel - 1 x puerto de ratón PS/2 Trasero - 1 x puerto de teclado PS/2 ASRock H61M-GS / H61M-S Motherboard...
Seite 68 - Controladores, utilidades, software de antivirus (versión de prueba), ASRock Software Suite (CyberLink DVD Suite y Creative Sound Blaster X-Fi MB) (OEM y versión de prueba) Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 5) Única - Instant Boot - ASRock Instant Flash (vea ATENCIÓN 6) - ASRock AIWI (vea ATENCIÓN 7)
Seite 69 Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj. ASRock H61M-GS / H61M-S Motherboard...
Seite 70 . Gracias a esta utilidad, sólo necesitará pulsar <F6> durante la fase POST o pulsar <F2> para acceder al menú de conﬁ gu- ración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herra- mienta y guarde el archivo correspondiente al sistema BIOS nuevo en su unidad ﬂ...
Seite 71 PC. Tan solo tiene que instalar la utilidad ASRock AIWI desde el sitio web oﬁ cial de ASRock AIWI, o bien mediante el CD de soporte de software de ASRock en su placa base, y también descargarse gratis AIWI Lite de la tienda de aplicaciones de su iPhone o iPod touch.
Seite 72 50% con un consumo de corriente de 100mA. Para seleccionar una fuente de alimentación que cumpla la directiva EuP, le recomendamos que consulte con el fabricante de la fuente de alimentación para obtener más detalles. ASRock H61M-GS / H61M-S Motherboard...
Seite 73 SATA para dispositivos (SATA2_1: vea p.2, N. 10) SATA2_1 de almacenamiento internos. (SATA2_2: vea p.2, N. 11) SATA2_2 La interfaz SATAII actual (SATA2_3: vea p.2, N. 12) SATA2_3 permite una velocidad de transferencia de 3.0 Gb/s. ASRock H61M-GS / H61M-S Motherboard...
Seite 74 Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema. 2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido del panel frontal de la siguiente manera: ASRock H61M-GS / H61M-S Motherboard...
Seite 75 El LED se enciende cuando el disco duro esté leyendo o escribiendo datos. Es posible que el diseño del panel frontal varíe en función del chasis. Un módulo del panel frontal consiste principalmente de interruptor de ASRock H61M-GS / H61M-S Motherboard...
Seite 76: (4-Pin Cha_Fan1)
20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13. Instalación de una Fuente de Alimentación ATX de 20 Pins ASRock H61M-GS / H61M-S Motherboard...
Seite 77 Para iniciar la instalación, ponga el CD en el lector de CD y se des- plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock H61M-GS / H61M-S Motherboard...
Seite 78 1. Введение Благодарим вас за покупку материнской платы ASRock H61M-GS / H61M-S надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности.
Seite 79 - 1 x VGA/D-Sub порт - 1 x VGA/DVI-D порт - 6 x порта USB 2.0 на задней панели в стандартной конфигурации - Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор ACT/LINK и индикатор SPEED) ASRock H61M-GS / H61M-S Motherboard...
Seite 80 - Средство ASRock Extreme Tuning Utility (AXTU) Особенность (см. ОСТОРОЖНО, пункт 5) - Instant Boot - ASRock Instant Flash (см. ОСТОРОЖНО, пункт 6) - ASRock AIWI (см. ОСТОРОЖНО, пункт 7) - ASRock APP Charger (см. ОСТОРОЖНО, пункт 8) - SmartView (см. ОСТОРОЖНО, пункт 9) - ASRock XFast USB (см.
Seite 81 системы и даже вызвать повреждение входящих в нее компонентов и устройств. Приступая к оверклокингу, вы полностью берете на себя все связанные с ним риски и расходы. Мы не будем нести ответственность за любые возможные повреждения в результате оверклокинга. ASRock H61M-GS / H61M-S Motherboard...
Seite 82 микропроцессорного набора и может измениться. Входите в Intel веб- сайт за последние информации, пожалуйста. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это универсальное средство тонкой настройки различных функций системы с удобным и понятным интерфейсом, включающая разделы Hardware Monitor (Наблюдение за оборудованием), Fan Control (Управление...
Seite 83 Теперь можно управлять играми движением тела не только на консоли Wii. Служебная программа ASRock AIWI открывает новый способ управления играми на ПК. ASRock AIWI – это первая в мире программа, превращающая iPhone и iPod touch в контроллер для игр на ПК. Вам требуется лишь установить служебную программу...
Seite 84 10. Функция ASRock XFast USB увеличивает скорость работы устройств USB. Рост скорости зависит от устройства. 11. При обнаружении перегрева процессора работа системы автоматически завершается. Прежде чем возобновить работу системы, убедитесь в нормальной работе вентилятора процессора на материнской плате и отсоедините шнур питания, а затем снова...
Seite 85 перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. ASRock H61M-GS / H61M-S Motherboard...
Seite 86 USB 2.0. USB_PWR (9-контактный USB8_9) (см. стр. 2, п. 16) DUMMY USB_PWR Колодка инфракрасного модуля Данная колодка позволяет IRTX +5VSB подключить дополнительный (5-контактный IR1) DUMMY модуль беспроводного (см. стр. 2, п. 22) инфракрасного приемопередатчика. IRRX ASRock H61M-GS / H61M-S Motherboard...
Seite 87 Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи). Колодка системной панели Данная колодка обеспечивает работу нескольких функций (9-контактный PANEL1) передней панели системы. (см. стр. 2, п. 14) ASRock H61M-GS / H61M-S Motherboard...
Seite 88 Chassis и Power Fan-соединители Подключите кабели вентилятора (4-контактный CHA_FAN1) к соединителям и присоедините (см. стр. 2, п. 18) черный шнур к штырю FAN_SPEED_CONTROL +12V заземления. CHA_FAN_SPEED PWR_FAN_SPEED (3-контактный PWR_FAN1) +12V (см. стр. 2, п. 1) ASRock H61M-GS / H61M-S Motherboard...
Seite 89 соединитель власти, это может все еще работать, если Вы принимаете традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание наряду с Булавкой 1 и Прикрепите 5. ATX С 4-Pin 12V Установка Электропитания ASRock H61M-GS / H61M-S Motherboard...
Seite 90 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock H61M-GS / H61M-S Motherboard...
Seite 91 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
Seite 92 - 1 x VGA/D-Sub Portu - 1 x VGA/DVI-D Portu - 6 x Kullanэma Hazэr USB 2.0 Portu - 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED’i) - HD Ses Jakı: Hat Girişi/Ön Hoparlör/Mikrofon ASRock H61M-GS / H61M-S Motherboard...
Seite 93 Sürümü), ASRock Yazılım Paketi (CyberLink DVD Paketi - OEM ve Deneme; Creative Sound Blaster X-Fi MB - Deneme) Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 5) Özellik - Anında Önyükleme - ASRock Anında Flash (bkz. DİKKAT 6) - ASRock AIWI (bkz. DİKKAT 7) - ASRock APP Charger (bkz.
Seite 94 - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 13) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla ilgili risk olduğunu unutmayın.
Seite 95 ASRock internet sitesi: http://www.asrock.com/Feature/Aiwi/index.asp iPhone/iPod/iPad Touch gibi Apple cihazlarınızı şarj etmek için daha hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve eskisinden 40% daha hızlı...
Seite 96 EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği %50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı öneririz. ASRock H61M-GS / H61M-S Motherboard...
Seite 97 BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse, ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan proﬁ li, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. ASRock H61M-GS / H61M-S Motherboard...
Seite 98 Yazdırma Portu Fişi Bu, yazdırma portu kablosu için AFD# ERROR# PINIT# yazıcı cihazlarının uygun (25-pinli LPT1) SLIN# bağlanmasını sağlayan bir (bkz. s.2 No. 20) SPD7 arayüzdür. SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock H61M-GS / H61M-S Motherboard...
Seite 99 PLED (Sistem Gücü LED’i): Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken LED söner. ASRock H61M-GS / H61M-S Motherboard...
Seite 100: Cha_Fan_Speed
Bu anakart 24-pinli ATX güç konektörü sağlasa da geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da çalışabilir. 20-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın. 20-Pinli ATX Güç Kaynağını Takma ASRock H61M-GS / H61M-S Motherboard...
Seite 101 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock H61M-GS / H61M-S Motherboard...
Seite 102 니다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니 다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자 랑하고 있습니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방...
Seite 103 - 1 개의 VGA/DVI-D 포트 - 6 개디폴트 USB 2.0 포트 - 1 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45 LAN 포트 - 오디오 잭 : 라인 인 / 전방 스피커 / 마이크 ASRock H61M-GS / H61M-S Motherboard...
Seite 104 - IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA 전압 멀티 조절 지원 CD - 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), ASRock 소 프트웨어 스위트 (CyberLink DVD 세트 및 크리에이티브 사운 드 블라스터 X-Fi MB) (OEM 및 시험판 ) 특점및...
Seite 105 습니다 . IES (Intelligent Energy Saver) 의 경우 , 전압 조절기로 출 력위상의 수를 줄여 CPU 코어가 유휴 상태일 때 컴퓨터 성능을 저하 시키지 않으면서 효율을 높일 수 있습니다 . ASRock 의 AXTU (Extreme Tuning Utility) 의 작동 절차는 당사의 웹 사이트를 참조하...
Seite 106 인 AIWI Lite 를 아이폰 / 아이팟 터치에 다운로드할 수 있습니다 . PC 와 Apple 기기를 블루투스 또는 WiFi 네트워크를통해서 연결하 면 신나는 모션 컨트롤 게임을 즐길 수 있습니다 . 또한 ASRock 공식 웹사이트를 정기적으로 방문하십시오 . 지원되는 최신 게임을 계속...
Seite 107 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . ASRock H61M-GS / H61M-S Motherboard...
Seite 108 게 연결할 수 있도록 해주는 프 (25 핀 LPT1) 린트 포트 케이블용 인터페이 (2 페이지 , 20 번 항목 참조 ) SPD7 SPD6 ACK# 스입니다 . SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock H61M-GS / H61M-S Motherboard...
Seite 109 재시작을수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니 다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다 . 시스템이 S1 대기 상태에 있을 때는 ASRock H61M-GS / H61M-S Motherboard...
Seite 110: Gnd
이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 , 종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이 가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 , Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 . 20 핀 ATX 전원 공급장치 설치 ASRock H61M-GS / H61M-S Motherboard...
Seite 111 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock H61M-GS / H61M-S Motherboard...
Seite 112 1.1 パッケージ内容 ASRock H61M-GS / H61M-S マザーボード： (Micro ATX フォームファクター : 9.6-in x 7.8-in, 24.4 cm x 19.8 cm) ASRock H61M-GS / H61M-S クイックインストレーションガイド ASRock H61M-GS / H61M-S サポート CD 2 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド ASRockからのお知らせ...
Seite 113 速度 10/100/1000 Mb/s - H61M-S ® Atheros PCIE x1 LAN AR8152, 速度 10/100 Mb/s - Wake-On-LAN をサポートリアパネル I/O Panel - PS/2 マウスポート x 1 - PS/2 キーボードポート x 1 - VGA/D-Sub ポート x 1 ASRock H61M-GS / H61M-S Motherboard...
Seite 114 - ASRock Extreme チューニングユーティリティ (AXTU) ( 注意 5 参照 ) - インスタントブート - ASRock Instant Flash ( 注意 6 参照 ) - ASRock AIWI ( 注意 7 を参照 ) - ASRock APP ヱャージャー ( 注意 8 を参照 ) - SmartView ( 注意 9 を参照 ) - ASRock XFast USB ( 注意...
Seite 115 ® 満である可能性があります。64 ビット CPU の Windows OS に対しては、そのような制限はありません。最大共有メモリサイズは、チップセットメーカーによって定義され、それ ® ぞれ異なります。Intel 社の WEB サイトで最新情報を確認してください。 ASRock Extreme Tuning Utility (AXTU) は、分かりやすいインターフェイスでさまざまなシステム機能を微調整するオールインワンツールで、ハードウェアモニタ、ファンコントロール、オーバークロッキング、OC DNA、ES などを含んでいます。ハードウェアモニタでは、システムの主要な読み込みを示します。ファンコントロールでは、調整するファン速度と温度を示します。オーバークロッキングでは、CPU 周波数をオーバークロックして最適のシステムパフォーマンスを出すことができます。OC DNA では、プロファイルとして OC 設定を保存し友人と共有することができます。友人は OC プロファイルを自分のシステムに読み込んで、同じ OC 設定にすることが可能です。IES ( インテ...
Seite 116 直感的なモーションコントロールゲームは Wii だけのものではなくなりました。 ASRock AIWI ユーティリティによって、新しい PC ゲームの楽しみかたが広がります。ASRock AIWI は、iPhone/iPod touch をジョイスティック代わりに使用して PC ゲームをコントロールする世界初のユーティリティです。 ASRock AIWI ユーティリティを ASRock の公式 Web サイトまたは ASRock ソフトウェアサポート CD のいずれかからマザーボードにインストールし、無償の AIWI Lite を App ストアから iPhone/iPod touch にダウンロードするだけという簡単さ。PC を Apple デバイスに Bluetooth（ブルートゥース）または...
Seite 117 ® お使いの OS のバージョンが Windows 7 / 7 64 bit / Vista Vista 64 bit であり、ブラウザのバージョンが IE8 であることをご確認ください。 ASRock ウェブサイト： http://www.asrock.com/Feature/ SmartView/index.asp ASRock XFast USB は USB ストレージデバイス性能を拡張することができます。デバイスの特長により性能は異なります。 CPU のオーバーヒートが検出されますと、システムは自動的にシャットダウンされます。システムのレジュームを行う前に、マザーボード上の CPU 冷却ファンが正しく機能しているか確認してから電源コードを外し、そして再度つないでください。放熱効果を高める為には、PC システムのインストール時に、CPU とヒートシンクの間に放熱グリースをスプレイするのが効果的...
Seite 118 CMOS の消去注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリセットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待ってから、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリアする必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモしてください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 ASRock H61M-GS / H61M-S Motherboard...
Seite 119 (5 ピン IR1) モジュールに対応します。 DUMMY ページ２, アイテム 22 を参照 IRRX プリントポートヘッダこれはプリントポートケーブル用 AFD# ERROR# のインターフェイスで、プリンタ (25 ピン LPT1) PINIT# SLIN# デバイスの接続を可能にします。ページ２, アイテム 20 を参照 SPD7 SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock H61M-GS / H61M-S Motherboard...
Seite 120 Realtek コントロールパネルから “ FrontMic ” ( フロントマイク ) タブを開きます。 “ Recording Volume ” ( 録音音量 ) を調整します。システムパネルコネクタこのコネクタは数種類のシステムフロントパネルの機能を提供しま (9 ピン PANEL1) す。ページ２, アイテム 14 を参照シャーシに付いている電源スイッチ、リセットスイッチ、システムステータスインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。ケーブルを接続する前にピンの正負極性にご注意ください。 PWRBTN ( 電源スイッチ ): 前面パネルに付いている電源スイッチに接続します。電源スイッチによるシステム電源オフ方法を設定して変更することも可能です。 ASRock H61M-GS / H61M-S Motherboard...
Seite 121 +12V アースピンに接続してください。ページ２, アイテム 3 を参照 1 2 3 4 このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3 に接続してください。接続されたピン 1-3 3 ピンファンのインストール ASRock H61M-GS / H61M-S Motherboard...
Seite 122 は正しく供給されません。このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX 12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin 5 とともに差し込んでください。 4-Pin ATX 12V 電源の取り付けシリアルポートヘッダこの COM1 ヘッダは、シリアルポートモジュールをサポートします。 (9 ピン COM1) ページ２, アイテム 17 を参照 ASRock H61M-GS / H61M-S Motherboard...
Seite 123 7 / 7 64-bit / Vista / Vista bit / XP / XP 64-bit といった様々なマイクロソフトウインドウズオペレーティングシステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち上がります。 ASRock H61M-GS / H61M-S Motherboard...
Seite 124 1. 主板簡介謝謝你采用了華擎 H61M-GS / H61M-S 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參看驅動光盤的用戶手冊。由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新的顯卡和 CPU 支持表。華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品華擎 H61M-GS / H61M-S 主板 (Micro ATX 規格 : 9.6 英吋 X 7.8 英吋 , 24.4 厘米 X 19.8 厘米 ) 華擎...
Seite 125 輸出接口 ) - 1 個 VGA/D-Sub 接口 - 1 個 VGA/DVI-D 接口 - 6 個可直接使用的 USB 2.0 接口 - 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED LED) - 高保真音頻插孔：音頻輸入 / 前置喇叭 / 麥克風 ASRock H61M-GS / H61M-S Motherboard...
Seite 126 - 驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ), 華擎軟件套裝 (CyberLink DVD 套件與 Creative Sound Blaster X-Fi MB)(OEM 與試用版 ) 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 5） - 即時開機功能 - 華擎 Instant Flash（見警告 6） - 華擎 AIWI（見警告 7） - 華擎 APP Charger（見警告 8）...
Seite 127 操作系統搭配 64 位元 CPU 來說 , 不會存在這樣的限制。 ® 4、最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 Intel 網站了解最新資訊。 5、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用戶友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、O C DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。在 OC DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共...
Seite 128 消耗必須在 1.00W 以下。為滿足 E uP 標準 , 您需要同時具備支持 EuP 的主 ® 板和支持 EuP 的電源供應器。根據 Intel 的建議 , 支持 EuP 的電源供應器必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。 ASRock H61M-GS / H61M-S Motherboard...
Seite 129 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 ASRock H61M-GS / H61M-S Motherboard...
Seite 130 ( 見第 2 頁第 22 項 ) IRRX 打印機端口接針這是一個連接打印機端口的 AFD# ERROR# 接口，方便您連接打印機設 PINIT# (25 針 LPT1) SLIN# 備。 ( 見第 2 頁第 20 項 ) SPD7 SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock H61M-GS / H61M-S Motherboard...
Seite 131 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下重啟開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待機模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指示燈亮起。 ASRock H61M-GS / H61M-S Motherboard...
Seite 132 傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ATX 12V 接頭請將一個 ATX 12V 電源供應器接到這個接頭。 (8 針 ATX12V1) ( 見第 2 頁第 4 項 ) ASRock H61M-GS / H61M-S Motherboard...
Seite 133 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統：Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。 ASRock H61M-GS / H61M-S Motherboard...
Seite 134 有害物質或元素部件名稱鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板及電子組件外部信號連接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。 ASRock H61M-GS / H61M-S Motherboard...
Seite 135 1. 主機板簡介謝謝你採用了華擎 H61M-GS / H61M-S 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最新的顯示卡和 CPU 支援列表。華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品華擎 H61M-GS / H61M-S 主機板 (Micro ATX 規格 : 9.6 英吋 x 7.8 英吋 , 24.4 公分 x 19.8 公分 ) 華擎...
Seite 136 輸出接口 ) - 1 個 VGA/D-Sub 接口 - 1 個 VGA/DVI-D 接口 - 6 個可直接使用的 USB 2.0 接口 - 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和 SPEED LED) - 高清晰音效插孔：音效輸入 / 前置喇叭 / 麥克風 ASRock H61M-GS / H61M-S Motherboard...
Seite 137 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ), 華擎軟體套餐 (CyberLink DVD 套餐與 Creative Sound Blaster X-Fi MB)(OEM 與試用版本 ) 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 5） - 即時開機功能 - 華擎 Instant Flash（見警告 6） - 華擎 AIWI（見警告 7） - 華擎 APP Charger（見警告 8）...
Seite 138 來說 , 不會存在這樣的限制。 ® 4、最大共享記憶體大小由晶片組廠商定義並且可能更改。請查閱 Intel 網站了解最新訊息。 5、 ASRock Extreme Tuning Utility (AXTU) 是一款多合一的工具，易於操作的使用者介面便於微調不同的系統功能（例如：Hardware Monitor、 Fan Control、Overclocking、OC DNA 及 IES）。Hardware Monitor 可顯示系統的主要讀數；Fan Control 可顯示並可供您調整風扇速度及溫度； Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA，您可將自己的 O C 設定另存為設定檔並與朋友分享，您的朋友可將此 O C 設...
Seite 139 電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和 ® 支援 EuP 的電源供應器。根據 Intel 的建議 , 支援 EuP 的電源供應器必須符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。 ASRock H61M-GS / H61M-S Motherboard...
Seite 140 註： C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS 清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者預設設定檔、1394 GUID 及 MAC 位址才會清除。 ASRock H61M-GS / H61M-S Motherboard...
Seite 141 ( 見第 2 頁第 22 項 ) IRRX 印表機接針這是一個連接印表機的接 AFD# ERROR# PINIT# 口，方便您連接印表機設 (25 針 LPT1) SLIN# 備。 ( 見第 2 頁第 20 項 ) SPD7 SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock H61M-GS / H61M-S Motherboard...
Seite 142 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。 RESET( 重開開關 ): 連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下重開開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待命模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指示燈亮起。 ASRock H61M-GS / H61M-S Motherboard...
Seite 143 用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ATX 12V 電源接口請注意，必需將帶有 ATX 12V 插頭的電源供應器連接到這個 (8 針 ATX12V1) 插座，這樣就可以提供充足的 ( 見第 2 頁第 4 項 ) 電力。如果不這樣做，就會導致供電故障。 ASRock H61M-GS / H61M-S Motherboard...
Seite 144 運行需要時，測試和初始化元件。有關 B I O S 設置的詳細訊息，請查閱隨機支援光碟裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統：Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如果系統的“自動運行＂功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查閱支援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它，即可調出主菜單。 ASRock H61M-GS / H61M-S Motherboard...
Seite 145 Installing OS on a HDD Larger Than 2TB ® This motherboard is adopting UEFI BIOS that allows Windows OS to be installed on a large size HDD (>2TB). Please follow below procedure to install the operating system. ® 1. Please make sure to use Windows Vista 64-bit (with SP1 or above) or ®...
