Montage / Elektrischer Anschluss
Das ISM7e wird über einen USB-Stecker mit Spannung versorgt. Dazu kann der
USB-Stecker an eine freien USB-Port Ihres Laptop/PC oder über das mitgelieferte
USB-Netzteil angesteckt werden.

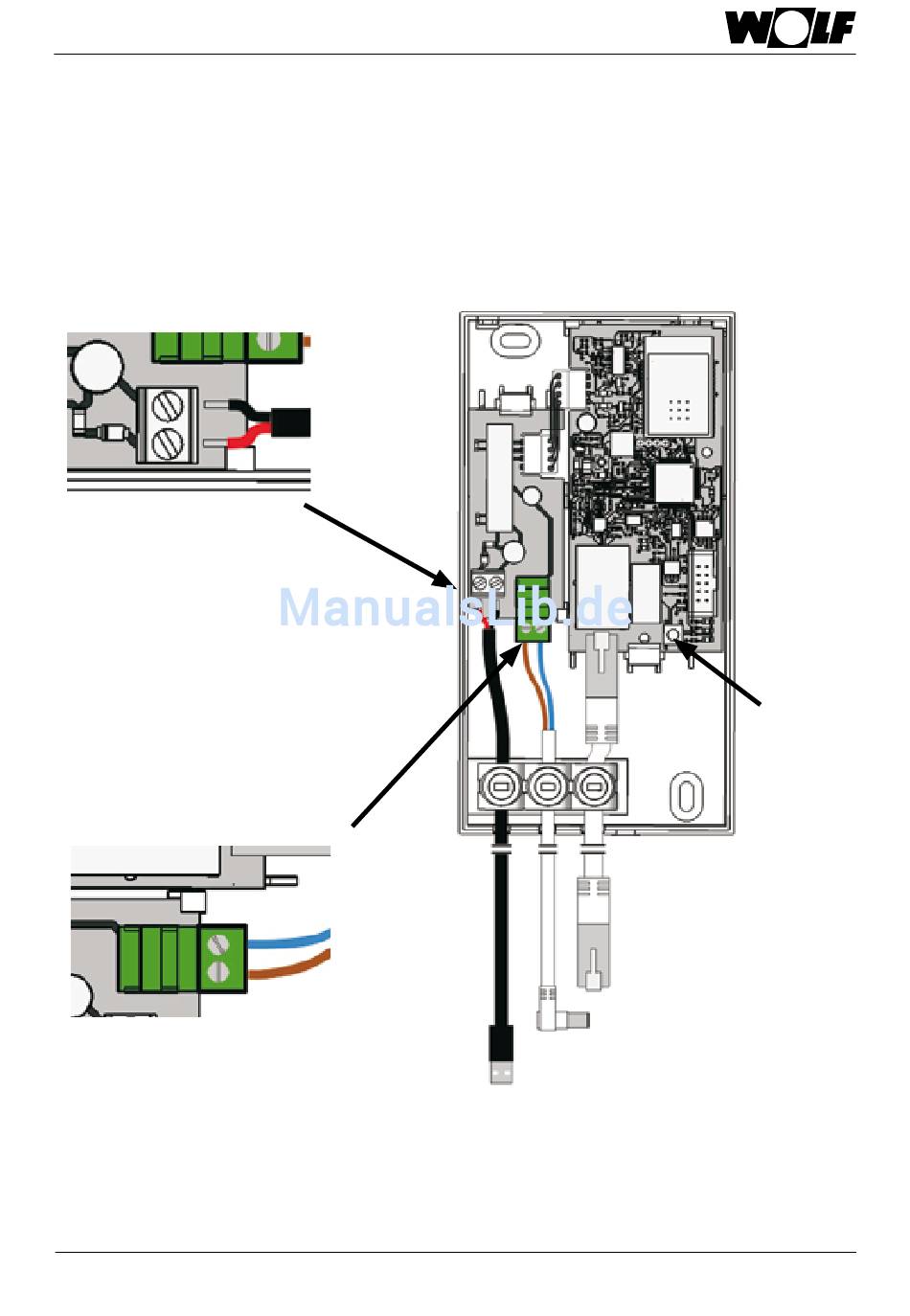

Bei dem Anschluss der Spannungsversorgung über das mitgelieferte USB-Kabel
ist die rote Ader an der Klemme +5V und die schwarze Ader an der Klemme
GND anzuklemmen.
GND
schwarz
+5V
rot
Taster
-
blau
+
LAN (optional)
braun
eBus (WRS)
USB (Spannungsversorgung)
Fixieren Sie die angeschlossenen Kabel mit den Kabelzugentlastungen.
