Wolf ISM7i Kurzanleitung

Hinweis: Diese Anleitung gilt für Netzwerke mit Router und aktivierten DHCP (Normalfall)!
Wollen Sie das ISM7 in einem Netzwerk ohne DHCP integrieren, folgen Sie bitte der Vorgehensweise in der
Bedienungsanleitung oder fragen Sie Ihren Admin.
Das Schnittstellenmodul ISM7 ermöglicht einen gesicherten Fernzugriff auf das Wolf Regelungssystem (WRS) über das lokale
Netzwerk und Internet.
Mit dem ISM7 können aktuelle Zustände und Messwerte des WRS visuallisiert und verschiedene Einstellungen vorgenommen
werden.
Ist das ISM7 mit dem Internet verbunden, kann eine E-Mail bei Störung Ihres Heizsystems versendet werden.
Das ISM7 ist in zwei Varianten erhältlich:

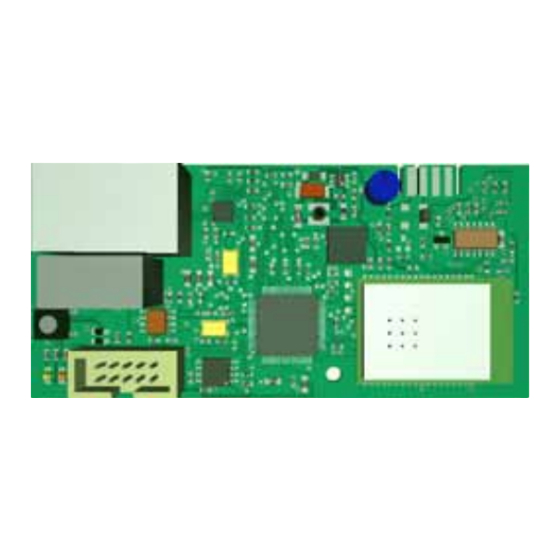

ISM7i
Das ISM7i ist zum Einbau in das Heizgerät konzipiert.
ISM7e
Das ISM7e ist für eine Montage ausserhalb eines Heizgerätes konzipiert und wird mit einem Gehäuse geliefert das auch eine
Wandmontage ermöglicht.
Um das ISM7 nutzen zu können gibt es folgende Möglichkeiten:
Wolf Smartset Portal
Das Wolf Smartset Portal ist über wolf-smartset.de erreichbar. Mit dem Wolf Smartset Portal kann das ISM7 über das Internet
bequem mit einen Internet Browser bedient werden.
Wolf Smartset App
Mit dem Wolf Smartset App kann ein ISM7 sowohl über Internet als auch im lokalen Netzwerk bedient werden.
Bei Bedienung über Internet ist ein Account auf wolf-smartset.de erforderlich.
Die Wolf Smartset App ist für Android (ab Version 4.1) und iPhone (ab iOS 7) verfügbar.
1. Montage ISM7
Details zur Montage finden Sie auch in der Montage- und Bedienungsanleitung unter Kapitel 5.
ISM7i
1. Heizgerät ausschalten
2. Verbindungskabel an
ISM7i anstecken
Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. +49-8751/74-0 · Fax +49-8751/741600 · Internet: www.wolf-heiztechnik.de
Art.-Nr.: 3064576_201508
Inbetriebnahme Schnittstellenmodul ISM7
Kurzanleitung
1. Alle Komponenten des
WRS ausschalten
2. Kabel wie abgebildet an-
schließen (Netzwerkkabel
nur bei LAN-Betrieb nötig).
4. Die Spannungsversorgung
ist über einen USB-Port
oder über das mitgelieferte
USB-Netzteil möglich.
Taster
Änderungen vorbehalten!
ISM7e
schwarz (rechts)
rot (links)
+ -
Spannungs-
versorgung
3. eBus Stecker mit Service-
Buchse Ihres Wolf Heizge-
rätes verbinden.
Alternativ kann das ISM7e
mit einem 2-adrigen Kabel
(Querschnitt > 0,5mm²) an
der eBus-Anschlussklemme
Ihres Heizgerätes bzw. Zu-
behörreglers angeschlossen
werden.
Taster
+ -
eBus
