- Seite 1 Montage- und Bedienungsanleitung Wolf Kälteregelungen IK33 - IK400 Klima- und Lüftungsmodul KLM Bedienmodul BMK Wolf GmbH • Postfach 1380 • 84048 Mainburg • Tel. +49 (0)8751/74-0 • Fax +49 (0)8751/74-1600 • Internet: www.wolf-heiztechnik.de Art.-Nr. 3062846_201403 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhaltverzeichnis 1. Hinweise zur Dokumentation ..........3 1.1 Mitgeltende Unterlagen ..............3 1.2 Aufbewahrung der Unterlagen ............3 1.3 Verwendete Symbole und Warnhinweise ........3 1.4 Gültigkeit derAnleitung ..............3 2. Normen und Richtlinien ............4 2.1 Installation /Inbetriebnahme ............. 4 2.2 Warnhinweise ..................4 2.3 Wartung /Reparatur ................ -
Seite 3: Hinweise Zur Dokumentation
Linie. Die Warnhinweise sind nach folgendem Prinzip aufgebaut: Signalwort Art und Quelle der Gefahr. Erläuterung der Gefahr. → Handlungsanweisung zur Abwendung der Gefahr. 1.4 Gültigkeit der Diese Bedienungsanleitung gilt für Wolf Kälteregelungen IK33 - IK400 ab Software Version 3.0 Anleitung 3062846_201403... -
Seite 4: Normen Und Richtlinien
Abständen zu kontrollieren. Reparatur - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. - Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Technische Daten). Werden an Wolf-Regelungen technische Änderungen vorgenommen, übernehmen wir für Schäden, die hierdurch entstehen, keine Gewähr... -
Seite 5: Funktionen / Inbetriebnahme
3. Funktionen / Inbetriebnahme Funktionen • Kühlen oder Heizen • Leistungsanforderung 0-100% über 0-10 Vdc • Überwachung der Kältekreise auf Hoch- und Niederdruck • Automatische Lastabwurfregelung über Hochdrucktransmitter oder Niederdrucktransmitter • Einschaltverzögerungszeit, Mindestlaufzeit und Sperrzeit einstellbar • Verdichteraktivierung nach „first in / first out“ und Folgeschaltung für gleichmäßige Verdichterlaufzeiten •... -
Seite 6: Gerätebeschreibung
4. Gerätebeschreibung Das Klima- und Lüftungsmodul KLM dient zur Regelung von Klima, Lüftungsanlagen und Kälteanlagen Die Anpassung an die Anlage erfolgt werkseitig. Das Bedienmodul Klima BMK dient zur Anzeige und Bedienung des Klima- und Lüftungsmoduls KLM-L / KLM-E. Das BMK gibt es als Fronteinbau für Schaltschrank- türen (Mat-Nr. -
Seite 7: Montage / Elektrischer Anschluss Bedienmodul
5. Montage / Elektrischer Anschluss Bedienmodul 5.1 Montage Bedienmodul Zur Montage des Bedienmoduls Wand ist wie folgt vorzugehen: Wandaufbau 1. Wandsockel mittels Schrauben (A) an der Wand montieren 2. Kabel installieren und mit der beigelegten Zugentlastung (B) befestigen 3. Kabelenden durch die Öffnung (C) in der Rückwand des Bedienmoduls durchführen 4.Rückwand mittels Schrauben (D) am Wandsockel befestigen 5. -
Seite 8: Gesamtansicht Bedienmodul

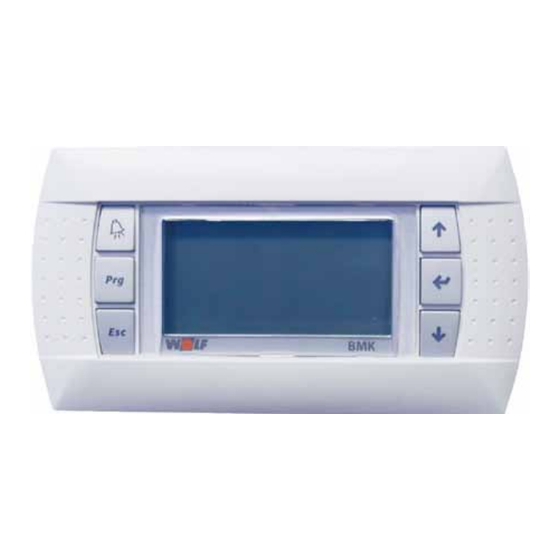

6. Gesamtansicht Bedienmodul Das Bedienmodul BMK verfügt über 6 Funktionstasten: Anzeigen und Quittieren von aktiven Störmeldungen Anzeigen der Betriebsdaten der Anlage Zugriff auf das Hauptmenü Aufwärtsblättern innerhalb eines Menüs oder Erhöhen von Werten Ein-/Ausschalten der Anlage, Auswahl von Menüpunkten, Bestätigen von Eingaben Abwärtsblättern innerhalb eines Menüs oder Verringern von Werten 3062846_201403... -
Seite 9: Standardanzeige Bmk
7. Standardanzeige BMK Standby Anlage über Enter - Taste am BMK ein- oder ausgeschaltet. Kühlbetrieb Die Anlage erhält Anforderung zum Kühlen. 18.02.2014 09:52 Prg BETRIEBSDATEN ON/OFF Heizbetrieb Esc MENUE Die Anlage erhält Anforderung zum Heizen. Art der Anforderung Die Anlage läuft über pLAN Anschluss Die Anlage läuft über Leitungsanschluss 18.02.2014 09:52... -
Seite 10: Bedienebene 1
8. Bedienebene 1 8.1 Menüstruktur Bedienebene 1 Es werden nur die Menüpunkte eingeblendet, die für die betreffende Anlage relevant sind. Grundmaske Betriebsdaten Hauptmenü Aktive und Grundeinstellungen Soll-Stufen Anzeigen Kreis 1 Grundeinstellungen Datum/Zeit Nieder- / Hochdruck Externe Anforderung Alarmspeicher Kreis 2 aktiv Fachmann Nieder- / Hochdruck... -
Seite 11: Betriebsdaten
8. Bedienebene 1 8.2 Betriebsdaten Durch Drücken der Prg Taste gelangt man zu den Betriebsdaten, in denen durch Betätigen der Tasten die folgenden Soll- und Istwerte der Anlage nacheinander angezeigt werden. BD-01 Betriebsdaten Aktive Stufen Übersicht: → Aktive Stufen (Ist/Soll) →... -
Seite 12: Bedienebene 2
8. Bedienebene 1 Simulation aktiv Durch Drücken der Tasten gelangt man zu den Simulationsmöglichkeiten. Durch Drücken der Taste kann man die Einstellauswahl treffen und mit GE-01 Tasten verstellen. Grundeinstellung Simulation aktiv Simulation • Anforderungskontakt Ein/Aus aktiv • 0 - 100 % Einstellbar •... - Seite 13 8. Bedienebene 1 Anzeigen AN-01 Grundmaske Hauptmenü Anzeigen Anzeige Software: IK-Control Es werden Softwareversion und Sprachen angezeigt . Hier kann die Menüsprache umgestellt werden. Version: 3.0.000 Durch Drücken der Tasten kann man zwischen den in der Übersicht dargestell- Datum: 12.11.2013 ten Menüpunkten wählen.
-
Seite 14: Übersicht
Fachmann Grundmaske Hauptmenü Fachmann Einstellung der Fachmannparameter Es erscheint das Wolf Logo. Durch Drücken der Taste wird man zur Eingabe des Fachmann Passwortes (1234) aufgefordert, das dann mit den Tasten eingestellt werden kann. Durch anschließendes Bestätigen mit der Taste gelangt man in w o l f - h e i z t e c h n i k . -
Seite 15: Menüstruktur Bedienebene 2
9. Bedienebene 2 9.1 Menüstruktur Bedienebene 2 Es werden nur die Anlagenrelevanten Masken eingeblendet! Fachmann Druckregelung Zeitmanagement Druckregelung Verdichter Lastabwurf Kalibrierung Lastabwurf Betriebsstunden Hochdruck Sonstige Hochdruck Niederdruck Zeitmanagement Komp.deaktiv: 23.0 bar Niederdruckstörung Komp.block: 20.0 bar Neustart Verzögerung Ausschaltverz.: 10 s Einschaltverz.: 30 min. -
Seite 16: Druckregelung
9. Bedienebene 2 9.2 Druckregelung Grundmaske Hauptmenü Fachmann Druckregelung DR-01 Druckregelung Lastabwurf Hochdruck Lastabwurf Komp.deaktiv 23,0 bar >Hochdruck Bei größer als 23 bar erfolgt der Lastabwurf Komp.block 20,0 bar Bei größer als 20 bar erfolgt kein zuschalten der Verdichter. Esc ZURÜCK AUSWAHL ANZEIGEN Ausschaltverz.: 10 s... -
Seite 17: Verdichter
9. Bedienebene 2 9.4 Verdichter Grundmaske Hauptmenü Fachmann Verdichter VD-01 Verdichter Sicherheitszeiten Sicherzeitszeiten Min. Laufzeit Falls eine Mindestlaufzeit erforderlich ist, Wert einstellen. Min. Laufzeit: 00min Min. Standzeit: 06min Min. Standzeit: Einschaltverz.: 02min Zur Schonung vom Kompressor mindestens 5 Minuten einstellen. Esc ZURÜCK AUSWAHL ANZEIGEN... -
Seite 18: Betriebsstunden
9. Bedienebene 2 9.6 Betriebsstunden Grundmaske Hauptmenü Fachmann Betriebsstunden BS-01 Betriebsstunden Durch Drücken der Tasten werden nacheinander die Betriebsstunden der vor- handenen Verdichtern angezeigt. Verdichter 1 Zurucksetzen Nein Grenzwert für Wartungsmeldung 30000 h (einstellbar) Esc ZURÜCK AUSWAHL ANZEIGEN BS-02 Betriebsstunden Verdichter 2 Zurucksetzen Nein... - Seite 19 9. Bedienebene 2 Sonstiges... Grundmaske Hauptmenü Fachmann Sonstiges… S-01 Sonstiges... Passwort Es kann das Passwort für die Fachmann-Parameter kundenspezifisch angepasst Passwort werden. Neues Passwort 1234 Esc ZURÜCK AUSWAHL ANZEIGEN Protokolleinstellung Grundmaske Hauptmenü Fachmann Protokolleinstellung S-02 GLT-Protokoll Sonstiges... • Kein Protokoll Protokolleinstellung •...
-
Seite 20: Parameterliste Fachmannn
10. Parameterliste Fachmann Fachmann Parameter Grundeinstellung Einstellung Sonstiges Passwort 1 2 3 4 28.11.2013 Druckregelung Lastabwurf Hochdruck / Niederdruck Hochdruck Hochdruck Komp.deaktiv 23 bar Komp.block 20 bar Ausschaltverzögerung 10 s Einschaltverzögerung 30 Min Niederdruck Komp.deaktiv 3 bar Komp.block 4 bar Ausschaltverzögerung 10 s Einschaltverzögerung... -
Seite 21: Parameterliste Hersteller
11. Parameterliste Hersteller Hersteller Parameter Stecker Anschluss Grundeinstellung Einstellung Sonstiges Anlagen- Kältekreise parameter Kompressoren Ventile Erweiterungsboard vorh. Nein Digitale HD Schalter Kreis 1 ID01 Eingänge HD Schalter Kreis 2 ID02 ND Schalter Kreis 1 ID05 ND Schalter Kreis 2 ID06 Öldruck Komp.1 ID07 Öldruck Komp.2... -
Seite 22: Technische Daten
12. Technische Daten 12.1 Klima- und Lüftungsmodul Technische Daten Typ KLM-L Typ KLM-E Abmessungen 110 x 315 x 60 mm 110 x 70 x 60 mm Digitale Eingänge opto-isoliert opto-isoliert gesamt 4 (nicht aktiv) 24VAC oder 24VDC 24VAC/DC oder 230VAC Analoge Eingänge universal 0-10V, 0-1V, 4-20mA, 0-5V, 4 (nicht aktiv) -
Seite 23: Bedienmodul Bmk
12. Technische Daten 12.2 Bedienmodul BMK FSTN Grafik Beleuchtung White Backlight Auflösung 132x64 Pixel Zeichenhöhe 3,5mm / 7,5mm Größe 72x36mm aktiver Bereich 66x32mm Tastenbeleuchtung 4x LED grün (Tasten ↑, ↓, ↵ , Esc) 2x LED rot/orange (Tasten Prg, Alarm) Schnittstelle 6-poliger RJ12Stecker oder externe Versorgung 18/30Vdc Maximale Leistungsaufnahme 0,8W... -
Seite 24: Störmeldungen
(keine Störung angezeigt) pressoren werden abge- externe Freigabe, kein 0-10V Si- tung bzw. Signale prüfen schaltet. gnal oder Zeitverzögerung aktiv Wolf GmbH • Postfach 1380 • 84048 Mainburg • Tel. +49 (0)8751/74-0 • Fax +49 (0)8751/74-1600 • Internet: www.wolf-heiztechnik.de 3062846_201403...
