WARNUNG
Einfachwirkungsregler
Die Versorgungs- und Ausgangsanschlüsse für den SVI II AP, die sich am Boden der Ventilblock
befinden, sind 1⁄4" NPT abgegriffen. Der Ausgangsanschluß 1 ist in Richtung der Vorderseite,
während die Zufuhr zur Rückseite. Zwei Manometern, Abgang oben, Zufuhröffnung auf der
Unterseite, auf der Frontseite des Pneumatikblock befindet.
Die Versorgungs- und Ausgangsanschlüsse für den SVI II AP High Flow (Abbildung 5 auf Seite 15),
am Boden und linksseitig des Pneumatikblocks angeordnet werden angezapft 1⁄2 "NPT.
Maximal zulässige Luftzufuhrdruck an den SVI II AP variiert je nach Stellantrieb, Ventilgröße und
Ventiltyp. Beziehen Sie sich auf das Typenschild des Ventils, um die angegebene
Versorgungsdruck zu kennen; es darf nie kleiner als die maximale Federdruck 5 psi sein.
14 | =GE Oil & Gas
Die Nichtbeachtung der in dieser Anleitung beschriebenen
Anforderungen kann Sachschäden und den Verlust menschlichen
Lebens zur Folge haben.
BITTE LESEN SIE DIE ANWEISUNGEN SORGFÄLTIG VOR der
Installation und benutzen oder führen Sie alle mit diesem Gerät
aufgeführten Wartungsarbeiten durch. Siehe "Installation in
Gefährdungsbereichen" auf Seite A-66 in diesem Handbuch für
detaillierte Anweisungen.
AUSGANG VON
Versorgung

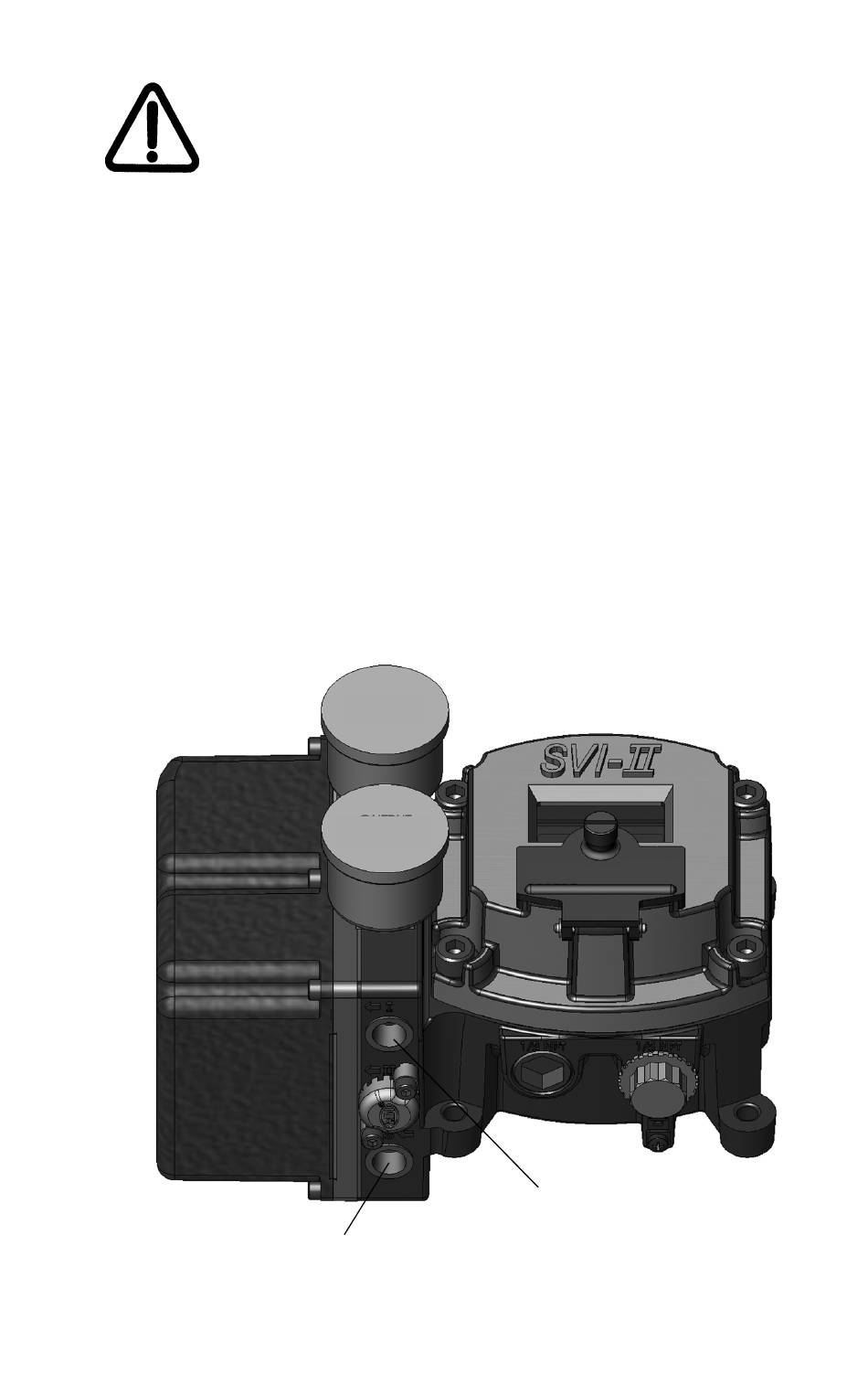

Abbildung 4 Flughäfen auf einfachwirkende Stellung
LIEFERN
0-100 PSI
0-100 PSI
Ausgabe
