Überprüfen Des Schaltbetriebs; Valvue-Befehle - GE Masoneilan SVI II AP Schnellstartanleitung

Ohne Last und wenn der Schalter eingeschaltet ist (geschlossen), muss die externen Spannung
über die Last fallengelassen. Dies schadet den Schalter (Abbildung 31).
SVI II AP-
Schaltausgang
Abbildung 31 Vereinfachte Installation-Zeichnung für den Schalter:
Überprüfen des Schaltbetriebs

ValVue-Befehle

Dieser Vorgang ist ein Beispiel mit den Einstellungen in Abbildung 32, um zu sehen, wenn ein
Schalter in Betrieb ist:
1. Klicken Sie auf die Schaltfläche Konfigurieren, klicken Sie und Abbildung 32 wird
angezeigt.
2. Wechseln Sie von normal geöffnet auf normal geschlossen oder umgekehrt,
klicken Sie auf OK und Bewerben Änderungen.
3. Klicken Sie auf die Schaltfläche Monitor.
4. Wählen Sie Befehl 142 Lesen-Schalter aus der Pull-Down-Liste und klicken Sie auf
Senden Cmd.
Der Feld der folgenden Informationen füllt mit den konfigurierten
Schaltzuständen.
Stellen Sie sicher, dass der neu konfigurierte Schalter einfach seinen Zustand geändert hat.
© 2015 General Electric Company. Alle Rechte vorbehalten
Vollspannungsabfall
geschieht über den
Schalter (keine
Strombegrenzung
vorhanden)
erlaubt

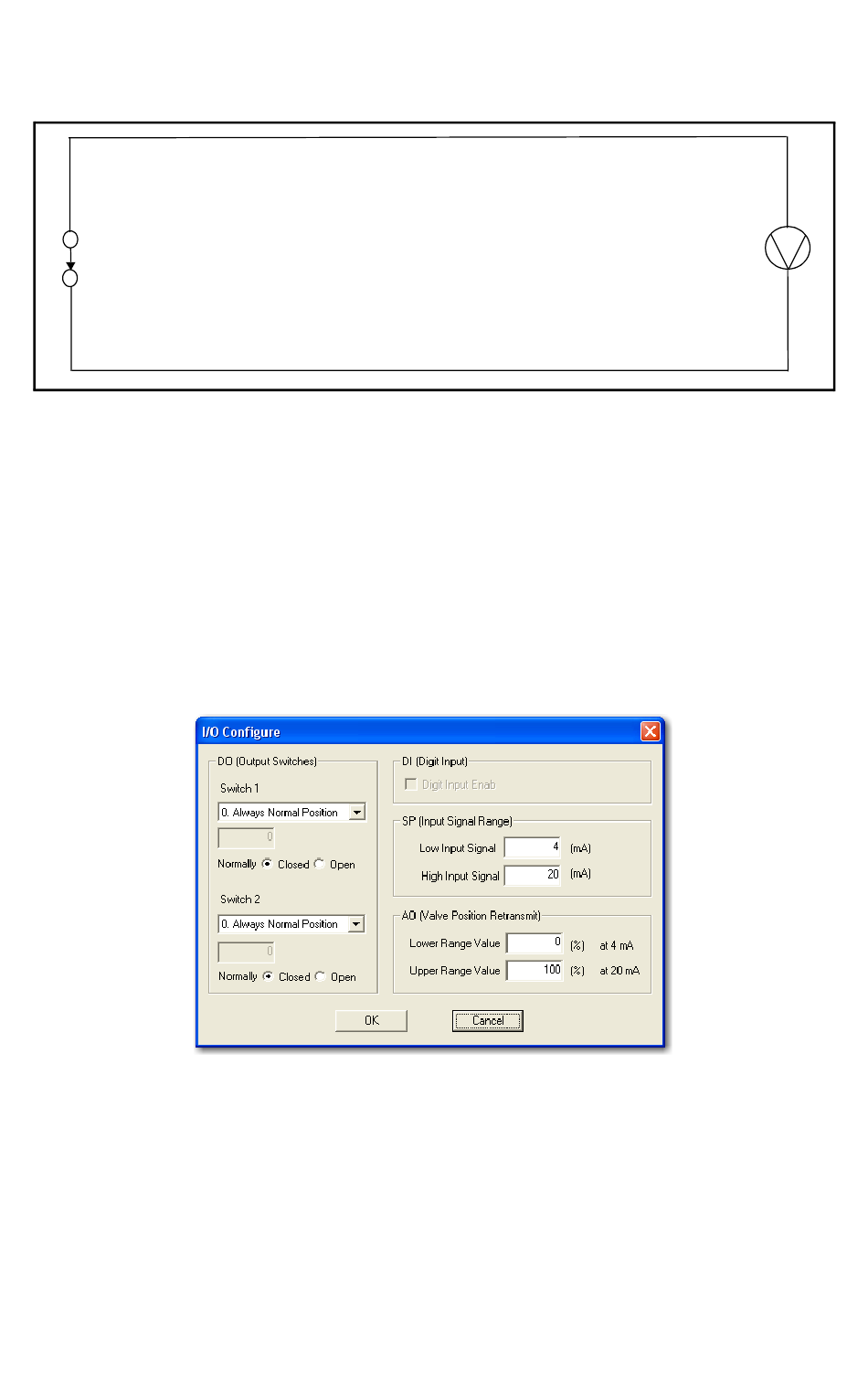

Abbildung 32 I/O-Konfiguration
NICHT ERLAUBT
Masoneilan SVI II AP Digitale Bedienungsanleitung =| 89
.
Externe
Spannungsquelle
Konfiguration Nicht
