Anschlüsse
Buchsen

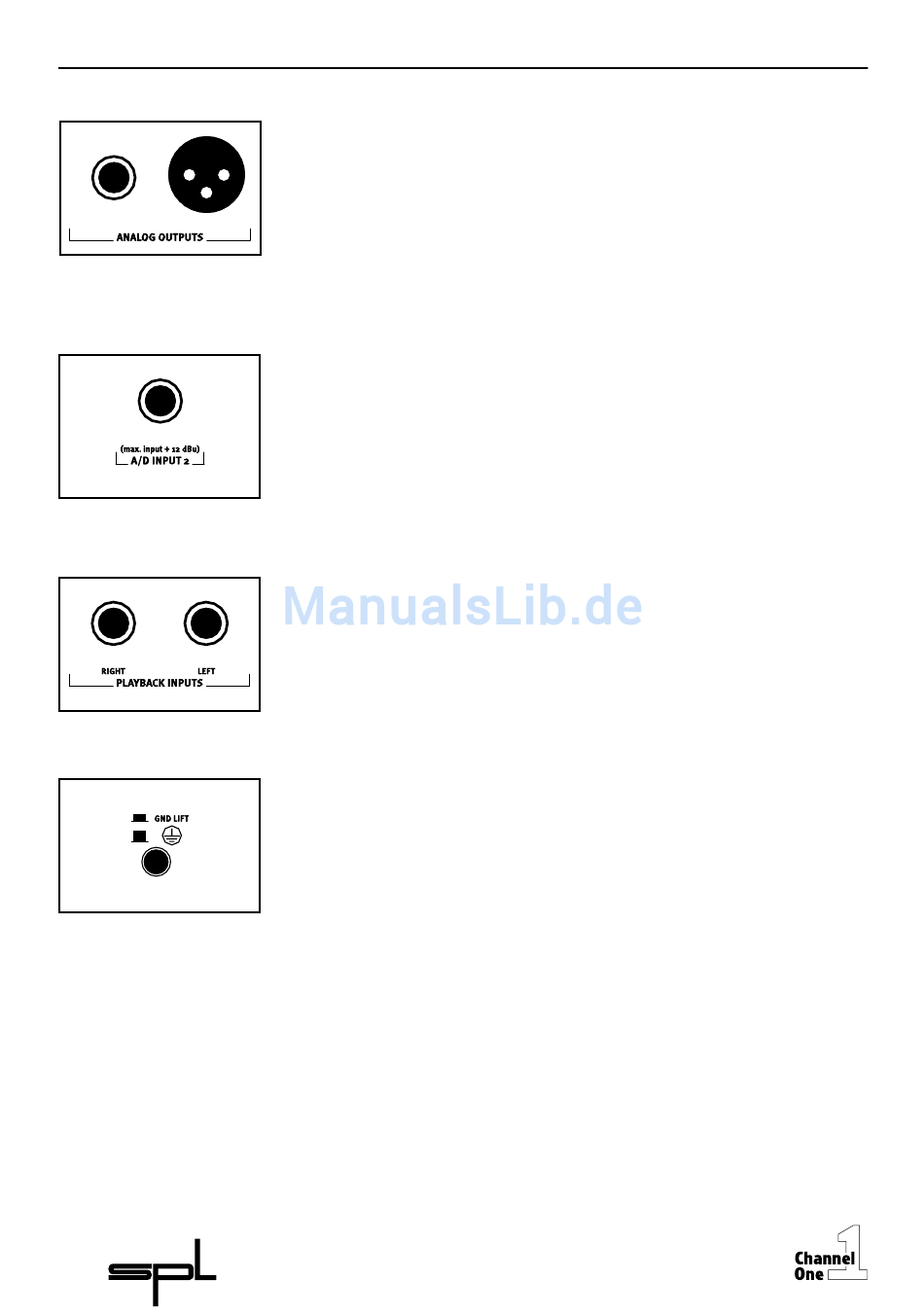

Analog Outputs

Die symmetrischen Analog Outputs liefern das bearbeitete Ausgangssignal.
Die Ausgangssymmetrie dieser Buchsen kann auch über die optionalen
Lundahl-Ausgangsübertrager geführt werden.
Da beide Buchsen parallel geschaltet sind, wirkt sich eine evtl.
Asymmetrierung der einen Buchse auch auf die jeweils andere aus, d. h. bei
Anschluß eines Mono-Steckers an die Klinkenbuchse arbeitet auch die XLR-
Buchse unsymmetrisch.
A/D Input 2
Bei Verwendung des optionalen AD/DA-Wandlermoduls kann über diese
Buchse ein weiteres Signal in den Wandler geführt werden, um gleichzeitig
zwei Signale zu wandeln. Ist kein Signal an die A/D Input 2-Buchse
angschlossen, so wird das Ausgangssignal des Channel One auf beide
Kanäle des Wandlers geleitet. Der max. Eingangspegel sollte +12 dBu nicht
überschreiten, um den Wandler nicht zu übersteuern (+12 dBu entspricht
der digitalen Vollaussteuerung von 0 dBfs).
Playback Inputs
Hier wird das Playback-Signal angeschlossen, um es dem Headphone-Monitor
zuzuführen. Sollte nur ein Mono-Playback-Signal zur Verfügung stehen, so ist
die Left-Buchse zu verwenden, um das Signal dennoch auf beiden Kanälen
des Kopfhörers abhören zu können. Soll nur ein Kanal des Kopfhörers das
Signal wiedergeben, so ist die Right-Buchse zu nutzen. Im Gegensatz zu
allen anderen Buchsen sind die Playback Inputs unsymmetrisch ausgeführt.
GND Lift
Mit dem GND Lift-Schalter können Brummschleifen behoben werden,
indem die interne Masse von der Gehäusemasse getrennt wird. Brumm-
schleifen können beispielsweise auftreten, wenn der Channel One an Geräte
mit einem anderen Erdpotential angeschlossen wird. Solche Probleme
können allerdings durch eine konsequente symmetrische Verkabelung
vermieden werden. Im Normalfall ist der Schalter daher deaktiviert.
