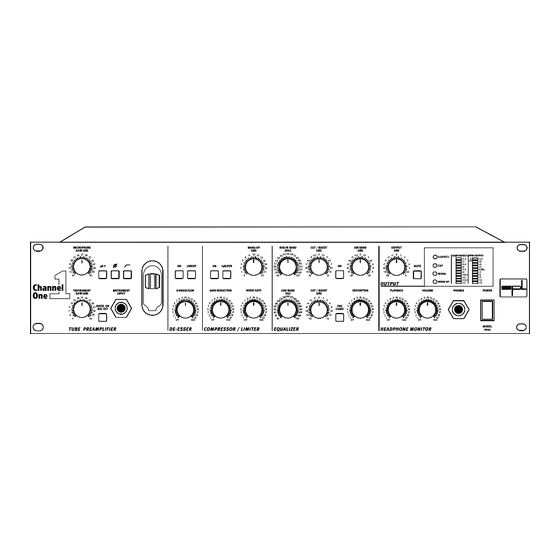

SPL Channel One 9945 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für SPL Channel One 9945
- Seite 1 Bedienungsanleitung Modell 9945 Kanalzug...
- Seite 2 Teilen ist nur mit ausdrücklicher schriftlicher Genehmigung der SPL electronics GmbH gestattet. Sound Performance Lab Postfach 1227 41368 Niederkrüchten Tel. (02163) 98340 Fax (02163) 983420 E-Mail: info@soundperformancelab.com www.soundperformancelab.com © 2000 SPL electronics GmbH. Alle Rechte, technische Änderungen und Druckfehler vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einleitung ........................4 Grundsätzliches ......................4 Inbetriebnahme/Sicherheitshinweise ............... 5 Anschlüsse: Rückseite/Verkabelung ....................6 Allgemeine Hinweise, Buchsen .................. 7 Bedienung: • Vorstufe Microphone Gain, 48-Volt-Phantomspeisung, Phase Reverse, Highpass ..9 Instrument Gain, Zur Aussteuerung, Instr./Line On - MicOff, Instr. Input ..10 •... -
Seite 4: Einleitung
Bedienbarkeit verbunden mit hoher Bearbeitungsqualität, um ein Höchstmaß an Musikalität zu gewährleisten. Mit dem Channel One hat SPL einen kompletten Kanalzug geschaffen, der wesentlich auf Bearbeitungskonzepten basiert, die in anderen Produkten bereits erfolgreich realisiert wurden. Die sehr komplexe Aufgabenstellung eines Kanalzugs profitiert umso mehr von den innovativen Techniken, die das Arbeiten mit SPL-Geräten seit jeher sehr effizient und zielorientiert... -
Seite 5: Inbetriebnahme/Sicherheitshinweise
Audio-Masse von der restlichen Gerätemasse getrennt wird. Auch dies trägt wesentlich zu einer hohen, im wahrsten Sinne des Wortes „sauberen” Klangqualität bei. Der nach SPL-Vorgaben gefertigte, streuarme Ringkerntransformator versorgt das Gerät mit allen benötigten Spannungen und bildet die Grundlage für eine saubere Stromversorgung aller Schaltungsteile. -
Seite 6: Anschlüsse
Anschlüsse Rückseite / Verkabelung... -
Seite 7: Allgemeine Hinweise, Buchsen
Anschlüsse Allgemeine Hinweise Das Gehäuse des Channel One ist EMV-sicher und weitgehend gegen HF- Einstreuungen geschützt. Dennoch ist Sorgfalt bei der Wahl des Aufstellplatzes angebracht, da der Channel One Mikrofonsignale, aber auch eventuell einfallende Störsignale verstärkt. Achten Sie darauf, daß die rich- tige Netzspannung am Netzspannungswahlschalter auf der Rückseite des Channel One eingestellt ist. -
Seite 8: Analog Outputs
Anschlüsse Buchsen Analog Outputs Die symmetrischen Analog Outputs liefern das bearbeitete Ausgangssignal. Die Ausgangssymmetrie dieser Buchsen kann auch über die optionalen Lundahl-Ausgangsübertrager geführt werden. Da beide Buchsen parallel geschaltet sind, wirkt sich eine evtl. Asymmetrierung der einen Buchse auch auf die jeweils andere aus, d. h. bei Anschluß... -
Seite 9: Bedienung
Bedienung Vorstufe Microphone Gain Der Microphone-Gain-Regler bestimmt die Vorverstärkung des Mikrofon- signals. Der Regelbereich für die Vorverstärkungswerte reicht bis +65 dB. Bei Ausstattung mit Lundahl-Eingangsübertragern müssen den skalierten Werten nochmals +14 dB hinzugerechnet werden (siehe „Zur Aussteuerung“, S. 10). 48-Volt-Phantomspeisung Die 48-Volt-Phantomspeisung im Channel One dient zur Speisung von Kon- densatormikrofonen mit eingebauten Vorverstärkern. -
Seite 10: Instrument Gain, Zur Aussteuerung, Instr./Line On - Micoff, Instr. Input
Bedienung Vorstufe Highpass Das Highpass-Filter wird zur Entfernung tieffrequenter Störsignale (Tritt- schall, subfrequente Störungen) eingesetzt. Solche Störsignale können die nachfolgende Bearbeitung beeinträchtigen, da sie etwa vom Kompressor mitbearbeitet werden oder nachfolgende AD-Stufen nachteilig beein- flussen. Die Grenzfrequenz liegt bei 50 Hz, so daß Sprachsignale geringst- möglich beeinflusst werden. -
Seite 11: De-Esser
Die Technik des SPL Auto Dynamic De-Essers Im Gegensatz zu herkömmlichen De-Essern, die mit Kompressortechniken den gesamten Pegel beeinflussen, arbeitet der SPL Auto Dynamic De-Essers mit Filtern, die nur die zu reduzierenden „S-Frequenzen” bearbeiten, das rest- liche Spektrum aber nicht beeinflussen. Die im unangenehmen Bereich liegenden „S-Frequenzen”... -
Seite 12: Insert
Bedienung De-Esser Eine weitere Besonderheit ist die integrierte Auto-Threshold-Funktion, welche die Bearbeitung unabhängig vom Eingangspegel macht. Sollte der Sprecher oder die Sängerin keinen konstanten Abstand zum Mikrofon halten, so wird dennoch die Bearbeitung gleichmäßig auf dem eingestellten S-Reduction-Wert gehalten. Herkömmliche Verfahren sind abhängig vom Eingangspegel und arbeiten umso intensiver, je geringer der Abstand zum Mikrofon ist. -
Seite 13: Limit, Gain Reduction, Noise Gate
Bedienung Kompressor/Limiter Limiter Die Limiter-Taste schaltet den Kompressor in den Limiter-Modus. Der Gain- Reduction-Regler dient dann zur Kontrolle der Einsatzschwelle. Der Limiter fungiert als unauffällig arbeitender Soft-Limiter, nicht als Peak-Limiter. Daher ist es nicht gewährleistet, daß alle Impulsspitzen abgefangen werden. Beim Aussteuern auf ein nachfolgendes Gerät muß... -
Seite 14: Make Up, Zur Technik Des Kompressors
Bedienung Kompressor/Limiter Make-Up Mit dem Make-Up-Regler kann die durch Kompression hervorgerufene Pegel- reduktion wieder aufgeholt werden. Mit Hilfe der Gain-Reduction-Anzeige im Anzeigenfeld ist die Einstellung sehr einfach: Wenn der durch die lauteste Stelle hervorgerufene maximale Reduktionswert z. B. –9 dB beträgt, muß der Make-Up-Regler auf den +9 dB-Wert eingestellt werden. -
Seite 15: Equalizer
Bedienung Equalizer Der On-Schalter fügt das Equalizer-Modul in den Signalpfad ein. Nor- malerweise kommt das Eingangssignal vom Kompressor. Mit der Pre-Comp.- Taste kann der Equalizer vor den Kompressor geschaltet werden, so daß das Eingangssignal vom De-Esser oder (wenn aktiviert) vom Insert kommt. Pre Comp. -
Seite 16: Mid-Hi Band, Cut/Boost (Mid-Hi), Low Band, Cut/Boost (Low)
Bedienung Equalizer Das „weiche” und natürliche Klangverhalten des Spulen-Kondensator-Filters eignet sich ausgezeichnet, um Stimmen im oberen Frequenzbereich aufzu- hellen und so die Präsenz zu verbessern; umgekehrt kann zu scharfen Sounds durch eine Dämpfung eine angenehmere Klangcharakteristik verliehen werden. Mid-Hi Band Mit dem Mid-Hi Band-Regler wird die Centerfrequenz des halbparametri- schen Mitten-/Hochtonfilters festgelegt. -
Seite 17: Tip Zur Frequenzeinstellung, Distortion
Bedienung Equalizer Das Bassfilter kann vielseitig eingesetzt werden, z. B. zur Betonung des Grundtonbereichs einer Stimme, zum Absenken von „Dröhnfrequenzen” , zum Platzieren bassbetonter Instrumente wie E-Bässe, Bass-Drums oder –Synthesizern während der Aufnahme oder nachträglich bei der Mischung usw. Tipp zur Frequenzeinstellung: Um die zu bearbeitende Frequenz möglichst schnell und sicher zu finden, sollte der Cut/Boost-Regler zunächst in Maximalstellung gebracht werden, anschließend sollte die betreffende Frequenz gesucht werden. -
Seite 18: Output
Bedienung Output Output Mit dem Output-Regler läßt sich das Ausgangssignal um bis zu -20 dB dämpfen oder noch um +6 dB verstärken, um nachfolgende Geräte oder den optionalen AD/DA-Wandler optimal ansteuern zu können. Der jeweils eingestellte Ausgangspegel wird auf der PPM-Output-Anzeige im Anzeigen- feld dargestellt. -
Seite 19: Headphone Monitor
Bedienung Headphone Monitor Playback Der Playback-Regler dient zur Lautstärkeregelung des Playback-Signals. Dieses Signal wird an die entsprechenden rückseitigen Buchsen ange- schlossen und besteht aus dem Sub- oder Pre-Mix ohne Gesangsanteil. Bei Mono-Playback-Signalen gibt es zwei Möglichkeiten: Um das Signal auf beiden Kopfhörermuscheln wiederzugeben, muß... -
Seite 20: Anzeigenfeld
Bedienung Anzeigenfeld S-Detect. Die S-Detect.-LED zeigt die Erkennung von S-Lauten an. Sie ist erst bei einge- schaltetem De-Esser aktiv und unabhängig vom eingestellten S-Reduction- Wert. Clip Die Clip-LED zeigt Übersteuerungen im Gerät an. Die Einsatzschwelle der LED liegt ca. 2 dB unter der internen Übersteuerungsgrenze (entspricht +19 dBu). -
Seite 21: Gain Reduction, Ppm-Output
Bedienung Anzeigenfeld Gain Reduct. Die Gain Reduct.-Anzeige informiert über die Bearbeitung, die mit dem Kompressor oder dem Noise Gate vorgenommen wird. Die etwa durch Kom- pression hervorgerufenen Pegeländerungen werden in 1,5-dB-Schritten dargestellt. Die Anzeige wird mit Einschalten des Kompressormoduls akti- viert. -
Seite 22: Technische Daten
Technische Daten Messungen Mikrofoneingang Frequenzbereich: ..........10 Hz-100 kHz (100 kHz = -3 dB) Gleichtaktunterdrückung: ......1 kHz: -80 dB / 10 kHz: -78 dB (bei -20 dBu) THD & N: .............. Verstärkung: A-bewertet: 20 dB -97,1 dBu 40 dB -91,1 dBu 65 dB -69,4 dBu... -
Seite 23: Blockdiagramm
Blockdiagramm Channel One, Modell 9945... - Seite 24 Messungen Kompressor/Limiter, Air Band Abbildung 1 zeigt die Kennlinien des Kompressors. Linie A zeigt als Referenz das Verhältnis zwischen Ein- und Ausgang. Linie B zeigt die Kompressor- Kennlinie. Die Soft-Knee- Charakteristik ist deutlich zu erkennen. Linie C zeigt den Verlauf der Limiter-Kennlinie.
-
Seite 25: Messungen
Messungen Mid-Hi Filter, Low Filter Abbildung 3 zeigt verschiedene Cut- und Boost-Einstellungen des Mid-Hi-Filters bei 3 kHz. Deutlich zu erkennen ist die Proportional-Q- Charakteristik. Abbildung 4 zeigt den Verlauf des Low-Band-Filters. Dargestellt sind verschiedene Cut- und Boost-Einstellungen bei 150 Hz. Auch hier ist die Proportional-Q- Charakteristik deutlich... -
Seite 26: Garantie
1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstkäufer. 2. Der Kauf muß bei einem autorisierten SPL-Fachhändler erfolgt sein. 3. Die Garantiekarte (im Originalkarton beiliegend) muß binnen 14 Tagen nach dem Kauf vollständig ausgefüllt an SPL geschickt werden. -
Seite 27: Kopiervorlage
Kopiervorlage... -
Seite 28: Notizen
Bedienungsanleitung Notizen ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
