Die Verfolgung des digitalen Rohwertes wird in der Online-Maske vorgenommen. Vor der 1.
Messwertkalibrierung ist in der Online-Maske nur der Rohwert gültig. Die angezeigten Ergebnisse für
den Messwert und analogen Ausgangswert sind mit einem mehr oder weniger großen Fehler behaftet
und können deshalb für die Bewertung des Abgleichvorgangs nicht heran gezogen werden. Bei der
Messbereichseinstellung mittels Eingangsspannungsteiler und Verstärkungsfaktor sollte der 100 % -
Wert bei etwa 900 Digit liegen, um einerseits eine hohe Messwertauflösung zu garantieren und
anderseits noch etwa 1023 - 900 = 123 Digit für einen Messbereichs-Overrange zur Verfügung zu
haben. Nach der Einstellung des Messbereiches kann die Kalibrierung erfolgen. Dabei sollte bei einer
linearen Kennlinie der 1. Kalibrierpunkt in der Nähe des Messbereichsanfangs und der 2. Kalibrier-punkt
bei etwa 90 % des Messbereiches liegen.

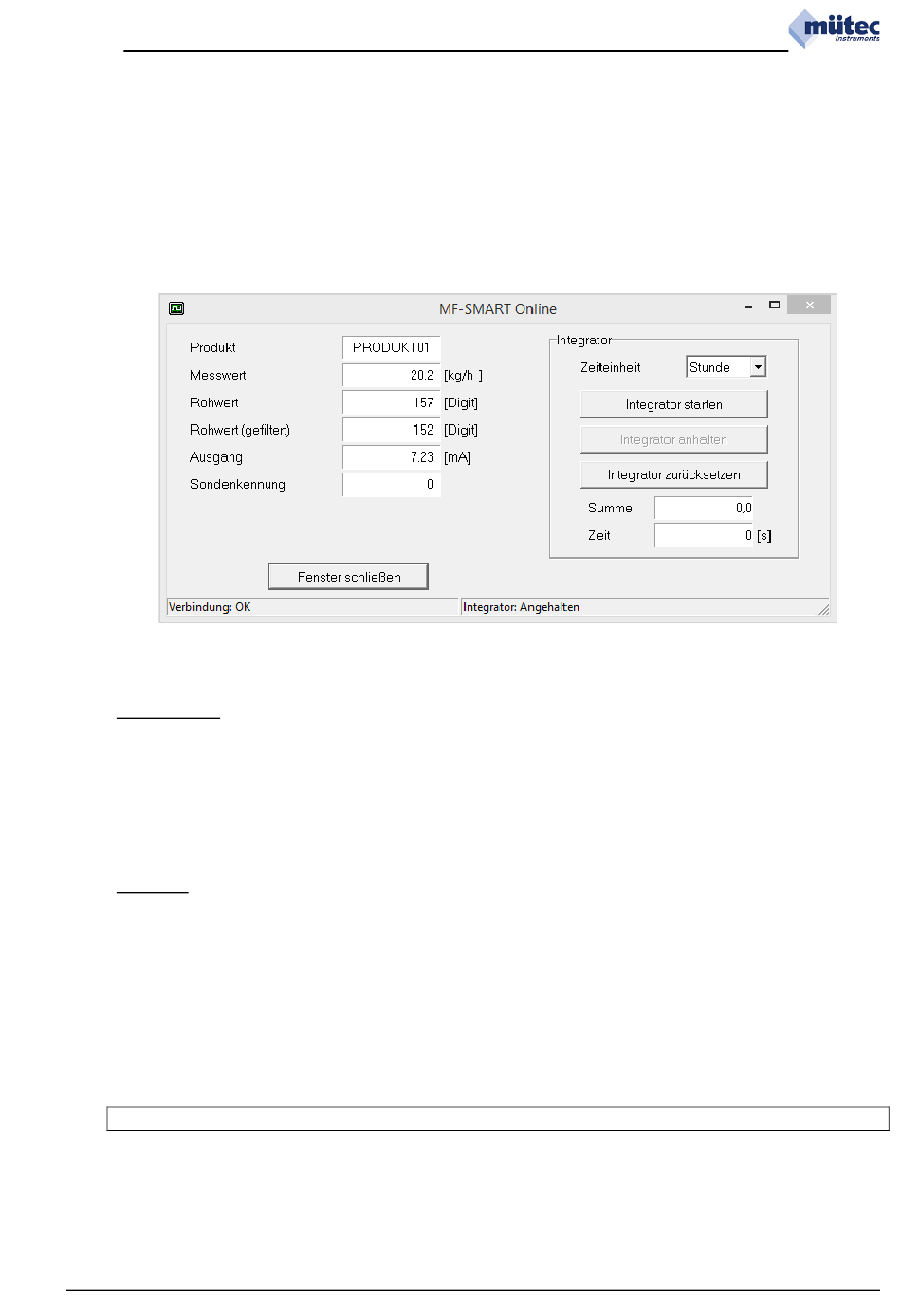

Online-Maske:
Produkt
Messwert
Rohwert
Rohwert (gefiltert)
Ausgang
Sondenkennung
Integrator:
Zeiteinheit
Integrator starten
Integrator anhalten
Integrator zurücksetzen
Summe
Zeit
Die Funktion des Integrators steht nur in der geöffneten Online-Maske zur Verfügung.
Abbildung 23
- Produktname
- Parametrierte Messgröße
- 10-Bit-Wert des Messwertes
- 10-Bit-Wert des Messwertes nach Filterung
- Analogwert in mA
- nur als Option
- Als Zeiteinheit muss immer die in der Maske Mess-
bereich definierte Zeitbasis eingestellt werden.
- Start-Button
- Stop-Button
- Reset-Button
- Aufsummierte Feststoffmenge mit der in der Maske
definierten Messeinheit
- Laufzeit des Integrators
