Nach der Fixierung des Flow-Sensor-Stutzens senkrecht und im 90° Winkel zur Rohrachse muss die
anzubringende Schweißnaht den Spalt zwischen Stutzen und Rohrwand sicher verschließen.
Mit einer nachfolgenden Druckprüfung lässt sich die Qualität der Schweißnaht prüfen. Das Aufbohren
der Rohrwandung für das benötigte Messfenster erfolgt mit einem 18 mm Bohrer, wobei der zuvor
aufgeschweißte Stutzen als Bohrschablone dient. Nach dem Aufbohren ist das Bohrloch an der
Rohrinnenwand bestmöglich zu entgraten, damit es zu keinen Materialanlagerungen kommen kann. An
einer senkrechten Rohrleitung wird der Stutzen waagerecht und ebenfalls im 90° Winkel zur Rohrachse
platziert.
Flow-Sensor-Montage
Vor dem Einschrauben des Flow-Sensors in den Stutzen wird die Gesamttiefe aus der Länge des
Stutzen und der Wanddicke der Rohrleitung ermittelt und am Schaft des Flow-Sensors markiert. Das
Messfenster soll mit der Rohrinnenwandung bündig abschließen, damit es nicht in die Rohrleitung ragt.
Das Einschrauben des Flow-Sensor in den Stutzen erfolgt bis zur markierten Linie. Zur besseren
Abdichtung empfiehlt sich die Verwendung von Teflonband. Die auf dem Typenschild gekenn-zeichnete
Polarisationsachse wird anschließend mit der Rohrachse zur Deckung gebracht. Ein kräftiges Anziehen
der Kontermutter (SW32) auf dem Gewindeschaft fixiert dauerhaft den Flow-Sensor im Stutzen.

Elektrischer Anschluss und Verkabelung

Der Hutschienentransmitter MFI3000 sollte immer in einem Schaltschrank oder trockenen Raum
installiert werden und ist mit 24V AC/DC zu versorgen. Die elektrische Verbindung zwischen dem Flow-
Sensor und dem Transmitter ist als 4-adrige Leitung auszuführen. Für Leitungslängen bis 60m ist ein
Leitungsquerschnitt von 0,25 mm
(1200m) ≥ 1,0 mm
HINWEIS
Für eine leicht herzustellende Erdverbindung steht am Flow-Sensor-Gehäuse ein PE-
Anschluss (M4-Gewindebolzen) zur Verfügung.
WARNUNG
Der Flow-Sensor darf nicht unter Spannung geöffnet werden!
ausreichend, darüber hinaus werden proportional zur Leitungslänge
2
benötigt. Standardmäßig wird ein einfach-geschirmtes Kabel verwendet.
2

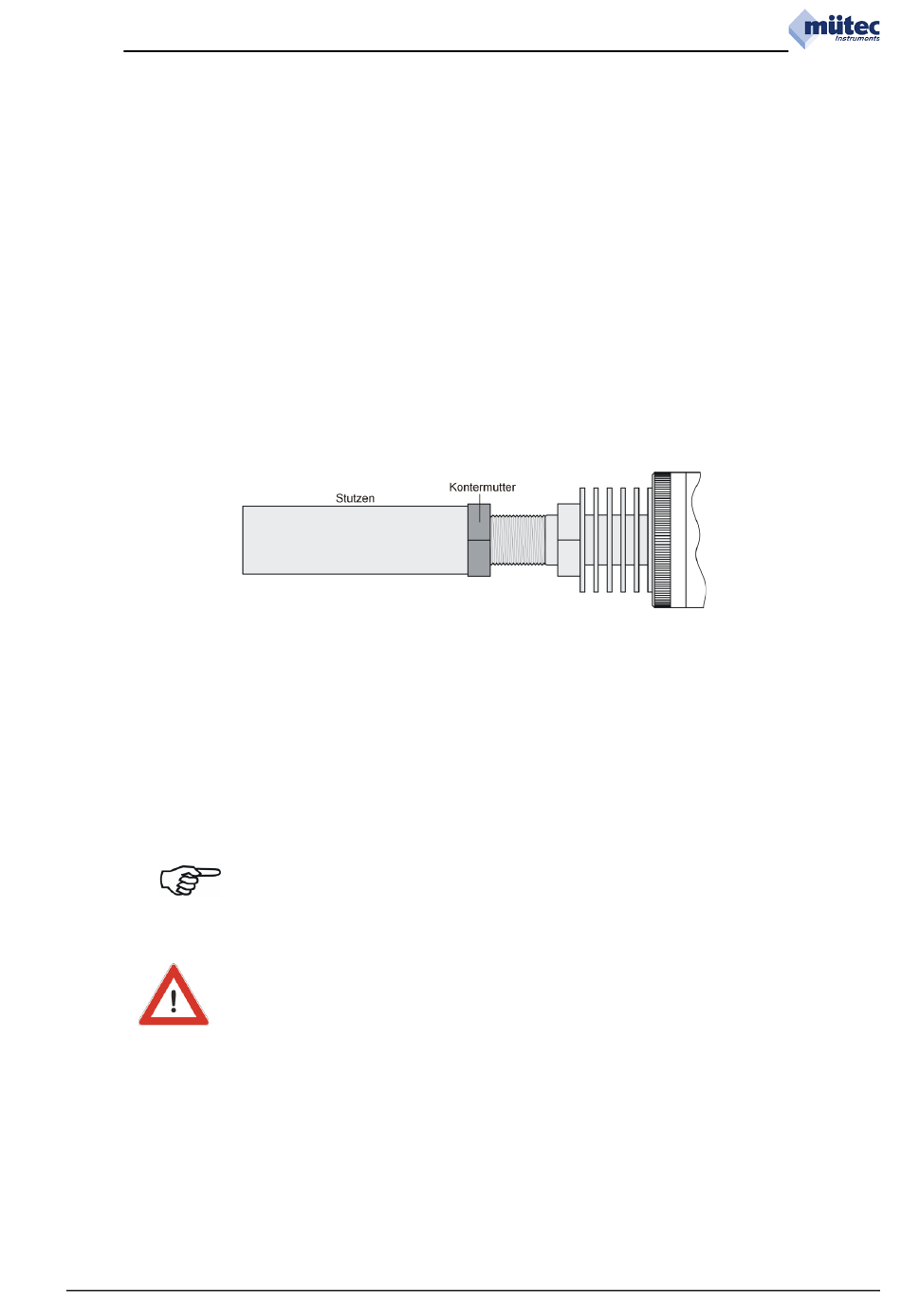

Abbildung 12
16
