9. Messwertkalibrierung

Nach der Installation der Software MF-SMART auf dem PC kann der MF3000 Ex parametriert werden.
Für eine genaue Messung ist eine Mehrpunkt-Kalibrierung erforderlich. Dazu sind mindestens zwei
Referenzmessungen notwendig, für die jeweils eine bekannte Menge des Schüttgutes oder eine
Wägevorrichtung benötigt werden. Bei einer Mehrpunkt-Kalibrierung von 3 bis max. 10 Kalibrier-punkten
müssen entsprechend drei bis max. zehn Referenzmengen des Schüttgutes oder aber eine
Wägevorrichtung zur Verfügung stehen.
• Menge 1 mit gleichmäßigem Druck und gleichmäßiger Geschwindigkeit fördern oder
in das Freifallrohr einfüllen.
• Die Kalibrierroutine für den ersten Kalibrierpunkt wird in der Maske Messwertkalibrierung
der PC-Software MF-SMART gestartet. Der dabei ermittelte Messrohwert wird dem
tatsächlichen Massenstrom (Referenzwert) zugeordnet.
• Für dem zweiten Kalibrierpunkt und der zweiten Referenzmenge wird in gleicher Weise
verfahren.

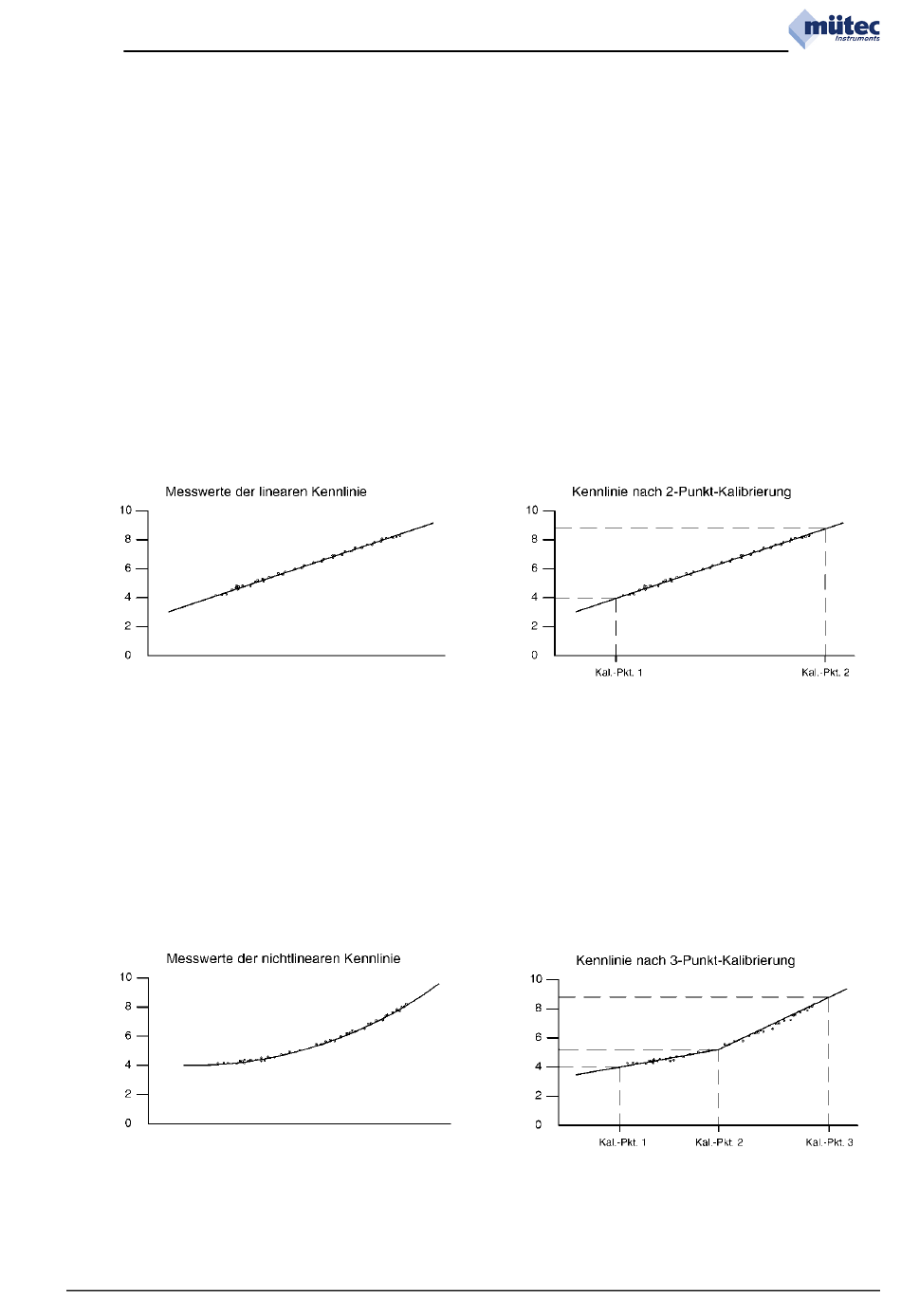

2-Punkt-Kalibrierung bei linearer Kennlinie:
3- oder Mehrpunkt-Kalibrierung
Bei pneumatischer Förderung oder Freifallförderung verändert sich das Strömungsprofil entsprechend
der Fördermenge. Als eine Folge davon unterliegt in Abhängigkeit vom Messbereich der Messwert einer
nichtlinearen Abweichung, welche mit einer entsprechenden Linearisierungskurve kompensiert werden
kann. Dafür stehen bis zu zehn Linearisierungsstützpunkte zur Verfügung.
3-Punkt-Kalibrierung bei nichtlinearer Kennlinie:
Abbildung 16
Abbildung 18
Abbildung 17
Abbildung 19
