8. Funktionsbeschreibung

Das System MF3000 Ex ist für die Durchflussmessung von Feststoffen in metallischen Rohrleitungen
konzipiert. Es ermöglicht die Anflanschung an senkrechten Rohren beim Freifalltransport wie auch an
waagerechten Rohren beim pneumatischen Materialtransport.
Ausgestattet mit der neusten Mikrowellentechnologie wird ein moderner K-Band-Transceiver ein-
gesetzt, wodurch sich der Versorgungsstrom für die Messsonde auf weniger als 25 mA reduziert. Die
Arbeitsfrequenz der Sonde liegt in dem international frei verfügbaren Frequenzbereich zwischen
24,15 ... 24,25 GHz und die ausgesendete bzw. abgestrahlte Spitzenleistung beträgt weniger als
20 mW.
Ein auf die Rohrleitung aufzuschweißender Montageflansch, durch den anschließend die Rohr-
wandung aufgebohrt wird, dient als mechanische Aufnahme für den Messsensor. Aus dem bündig mit
der Rohrinnenwandung einzubauenden MFS3000-*-Ex* wird die Mikrowelle in die als Messkammer
wirkende metallische Rohrleitung abgestrahlt. Die ausgesandten Wellenfronten treffen dabei auf die
vorbeiströmenden Feststoffteilchen und bewirken eine Frequenzverschiebung (Dopplereffekt) des
reflektierten Signals. Die Zwischenfrequenzsignale, deren Frequenz und Amplitude proportional zur
Geschwindigkeit und Größe der Feststoffteilchen sind, werden als Messwerte erfasst und bilden die
Grundlage für die Berechnung der Feststoffmenge. Ruhende Partikel als Ablagerungen an der
Rohrwand gehen dabei nicht in die Messung ein.
In einem Edelstahlgehäuse untergebracht wird der Messsensor über eine 4-Draht-Verbindung mit dem
Transmitter MFI3000 verbunden und kann über die RS485-Schnittstelle online parametriert und
kalibriert werden. Der Messrohwert der Feststoffmenge wird zur Auswertung an den Transmitter
übermittelt. Die Feststoffmenge steht als normiertes 0/4-20 mA- oder 0/2-10 V-Signal am
Analogausgang oder als digitale Information über die RS485-Anbindung zur Verfügung. Ein bewerteter
passiver Impulsausgang ermöglicht eine einfache Aufsummierung der Feststoffmenge mittels eines
Zählwerkes. Für die Max-/Min-Alarmierung steht ein parametrierbarer Relaiskontaktausgang zur
Verfügung.
Nach Parametrierung und Kalibrierung des MFS3000-*-Ex* lässt sich der Messwert in der Online-Maske
oder mit dem Datenlogger des PC-Programms MF-SMART beobachten oder dokumentieren.

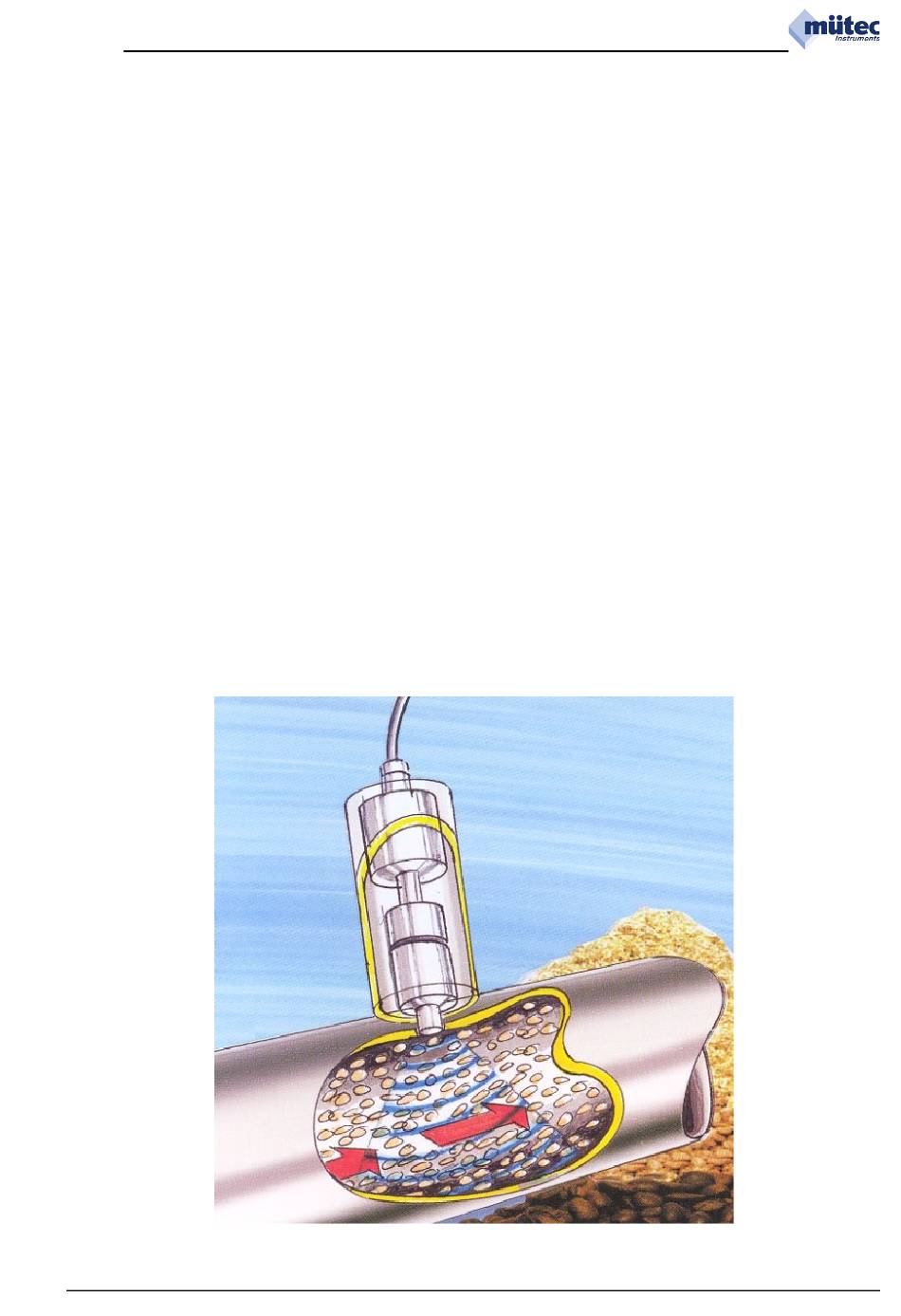

Abbildung 15
