6. Systemaufbau

Das System MF3000 Ex besteht aus einem zylindrischen Flow-Sensor mit Anschweißstutzen, einem
Hutschienen-Transmitter und der PC-Software MF-SMART. Die Prozessankopplung erfolgt über einen
Anschweissstutzen, in den der Flow-Sensor bündig zur Rohrinnenwand eingeschraubt wird. Der Sensor
ist über ein 4-adriges Kabel mit dem Transmitter verbunden. Der Transmitter ist mit einem Analog-,
Impuls- und Alarmausgang sowie einer USB- und RS485-Schnittstelle ausgestattet.

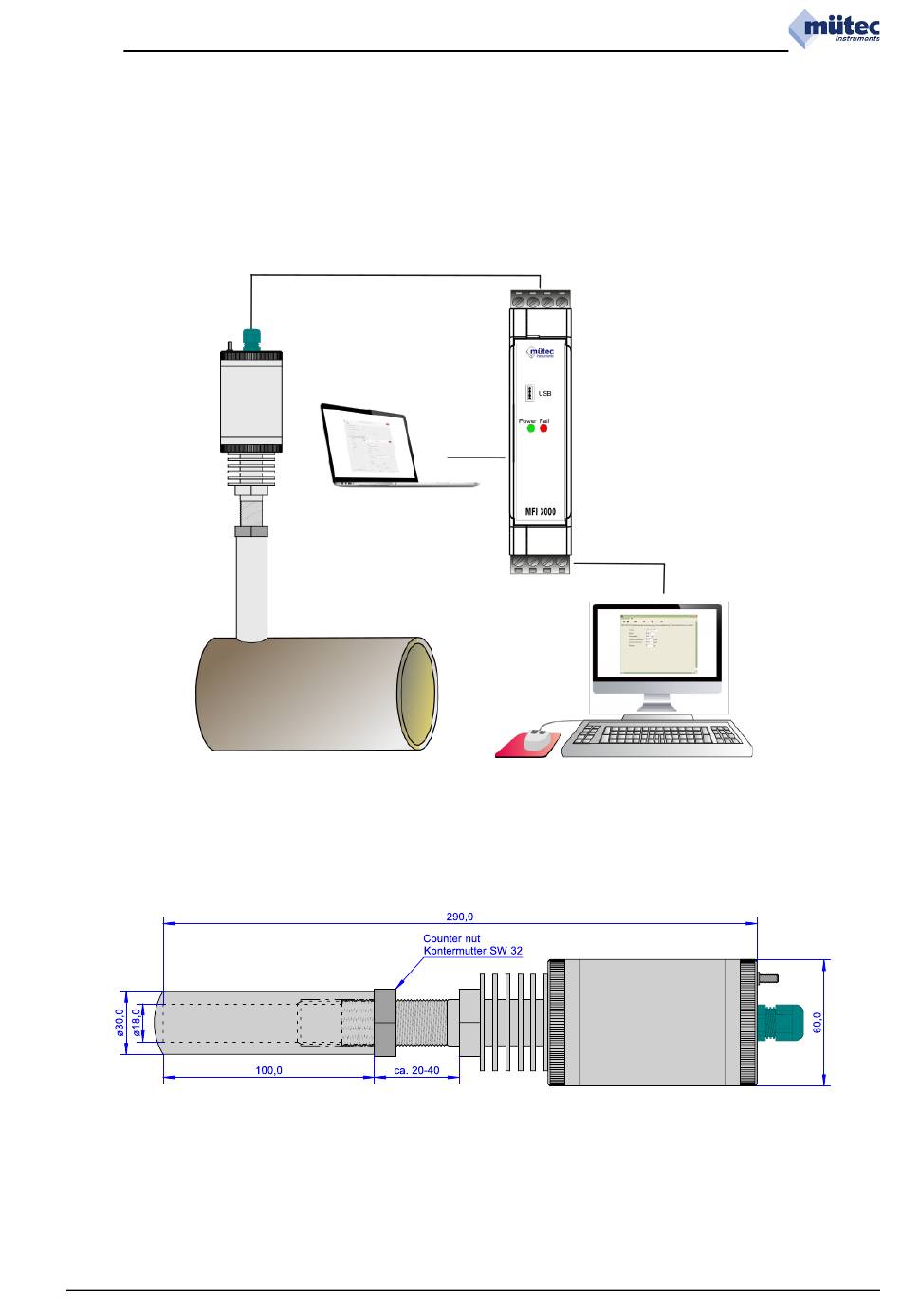

Flow-Sensor MFS3000-*-Ex*
Abbildung 6
Abbildung 7
