3.3

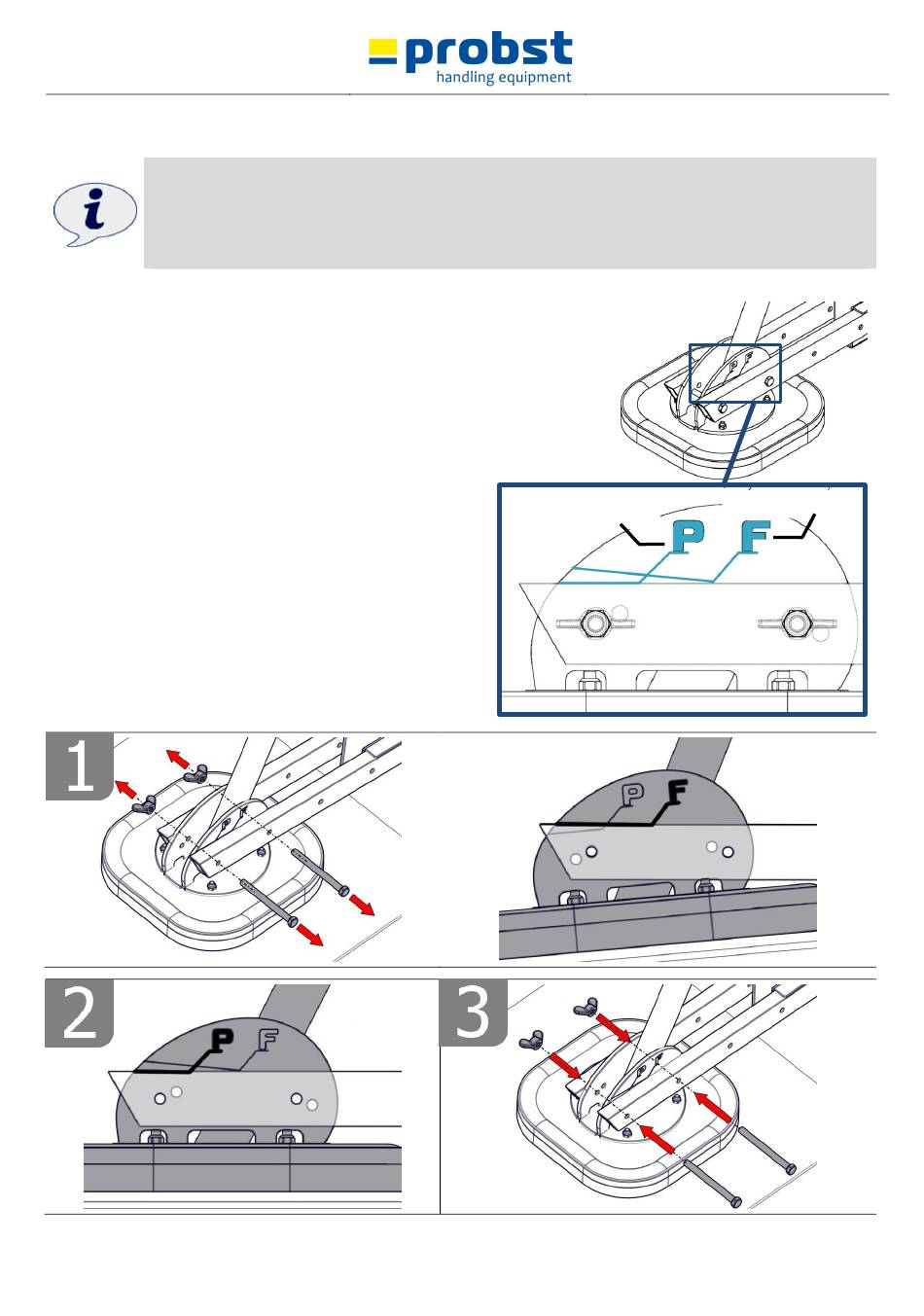

Zwischen Fliesenverlegung und Plattenverlegung umschalten
Je nachdem, ob Fliesen oder Platten verlegt werden, muss das Unterteil mit der Saugplatte unterschiedlich
eingestellt werden. Die Markierungen an der Seite zeigen an, in welcher Arbeitsposition sich das Gerät
befindet. „F" steht für „Fliesenverlegung" und „P" steht für „Plattenverlegung", siehe Abbildung.
Für Fliesenverlegung wird die Saugplatte nach vorne geneigt. Die Markierung F ist bündig zum Aluprofil.
Bei Plattenverlegung ist die Saugplatte parallel zum Radsatz. Markierung P ist bündig zum Aluprofil.
Um zwischen Fliesenverlegung und Plattenverlegung umzuschalten, folgende Schritte ausführen:
1.
Flügelmuttern lösen und entfernen
2.
Schrauben herausziehen
3.
Unterteil mit Saugplatte in gewünschte
Arbeitsstellung einstellen, sodass die Bohrungen am
Unterteil mit den Bohrungen am Radsatz fluchten
4. Schrauben wieder einsetzen
5.
Flügelmuttern anziehen
5850.0005
Plattenverlegung
V1
10 / 16
Fliesenverlegung
DE
