6 SÉRIES SINGLE BEAM H1/H3

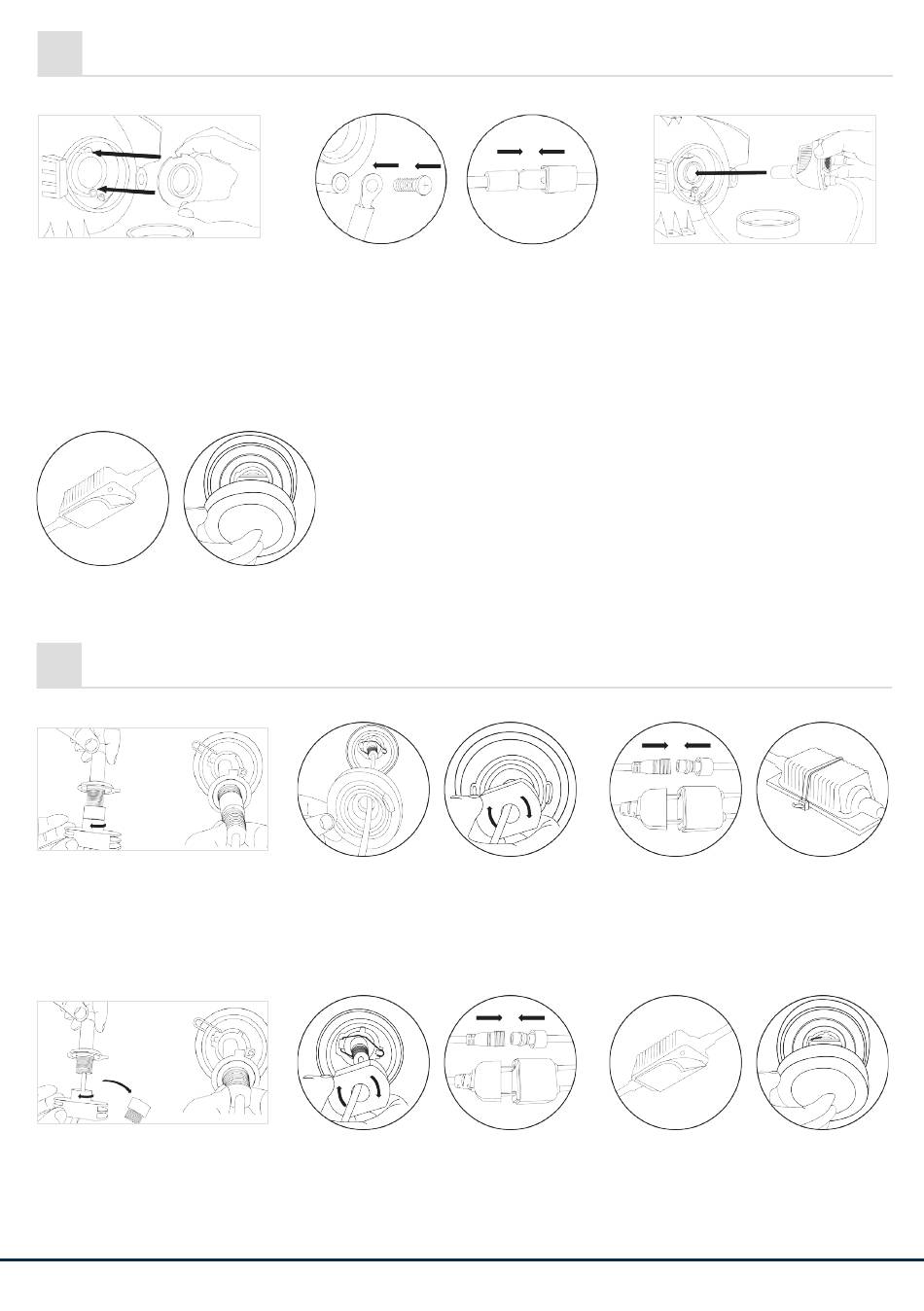

6.1 Installation du radiateur à l'extérieur du boîtier
1. Retirez le cache anti-poussière
ainsi que l'ampoule originale. Re-
tirez la base H3 LED puis placez-
la dans la base de l'ampoule
d'origine. Utilisez un tournevis pour
installer la base H3 LED. Dans
le cas du modèle H1- mettez
l'ampoule à LED entièrement
dans le trou et fixez-la avec le cir-
clip original.
4. Insérez le boitier de commande avec le
câble et la fiche à l'intérieur du boîtier de
la lampe, puis fixez-la.
7
SÉRIE SINGLE BEAM H7
7.1 Dans le cas où le radiateur doit etre installé à l'exterieur
1. Retirez l'ampoule originale.
Ensuite, retirez le radiateur de
l'ampoule à LED H7. Puis, installez
l'ampoule H7 à LED de la même
manière que l'ampoule d'origine.
7.2 Dans le cas ou le radiateur doit etre installé à l'interieur
1. Retirez l'ampoule originale.
Ensuite, retirez le radiateur de
l'ampoule à LED H7. Puis, installez
l'ampoule H7 à LED de la même
manière que l'ampoule d'origine.
| 36
2. Modèle H3 - Fixez l'anneau de fil de
cathode sur le trou de vis d'origine.
Modèle H1 - Connectez le fil de cath-
ode à n'importe quelle partie métallique
du véhicule, puis connectez les broches
d'anode d'origine.
2. Tirez le câble à travers le cache anti-
poussière d'origine, remettez-le
marche. Serez fortement le radiateur de
l'ampoule à LED H7.
2. Serrez le radiateur dans le sens des ai-
guilles d 'une montre. Branchez-le dans
la fiche H7 d'origine. Assurez-vous que la
cathode et l'anode sont correctement
connectées.
3. Insérez l'ampoule à LED H3
dans le trou de base. Tournez-la
dans le sens des aiguilles d'une
montre et assurez-vous qu'elle
est suffsamment serrée.
3. Branchez les connecteurs et montez le
en boîtier de commande.
3. Insérez l'ensemble du boîtier de com-
mande dans le boîtier de la lampe. Utili-
sez un adhésif double face pour monter
le boîtier de commande à l'intérieur du
boîtier de la lampe. Replacez le pare-
poussière.
