M-tech LED SET Montageanleitung Seite 24

6 SERIE H1/H3 SINGLE BEAM

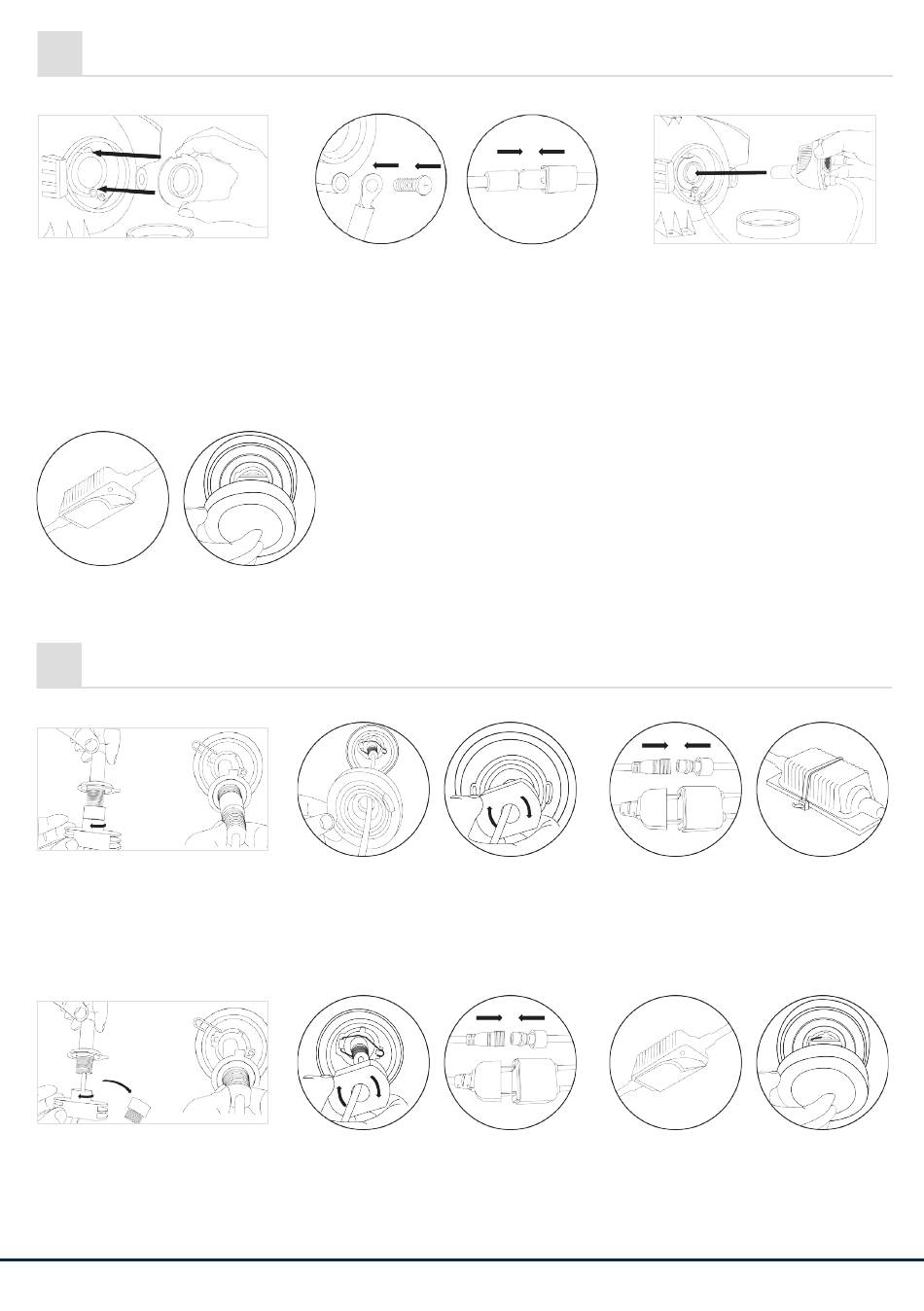

6.1 Installazione della lampada con radiatore fuori copertura di plastica
1. Rimuovere il coperchio anti-
polvere e la lampadina origi-
nale. Rimuovere la base H3 LED
e posizionarla nella base della
lampada originale. Utilizzare un
cacciavite per installare la base
H3 LED. Nel caso del modello H1
ruotare la lampadina LED com-
pletamente nel foro e fissarla con
l'anello di sicurezza originale.
4. Inserire il controlbox con il cavo e la
spina all'interno dell'alloggiamento della
lampada, poi fissarlo.
7
SERIE SINGLE BEAM H7
7.1 Installazione della lampada con radiatore fuori copertura di plastic
1. Rimuovere la lampada origina-
le e sostituirla con una lampada
a LED M-Tech. Quindi installare
la lampada LED H7 nello stesso
modo come la fiala originale.
7.2 Installazione della lampada con radiatore dentro copertura di plastica
1. Rimuovere la lampada origina-
le e sostituirla con una lampada
a LED M-Tech.
| 24
2. Modello H3 - Fissare l'anello di filo ca-
todo sul foro della vite originale.
Modello H1 - Collegare il filo catodo a
qualsiasi parte metallica del veicolo e
collegare i perni anodo originali.
2. Tirare il cavo attraverso il coperchio an-
tipolvere originale.
2. Serrare il radiatore in senso orario di un
orologio. Collegarlo alla spina H7 origi-
nale. Assicurarsi che il catodo e l'anodo
siano collegati correttamente.
3. Inserire la lampada H3 a LED
nel foro. Girare in direzione di
senso orario e assicurarsi che sia
abbastanza stretto.
3. Collegare il connettore e montare il co-
trollbox.
3. Inserire tutti controlbox nel corpo della
lampada. Utilizzando nastro
per montare l'unità di controllo all'interno
dell'alloggiamento della lampada. Sostitu-
ire la polvere.
biadesivo
