6 SERIE SINGLE BEAM H1/H3

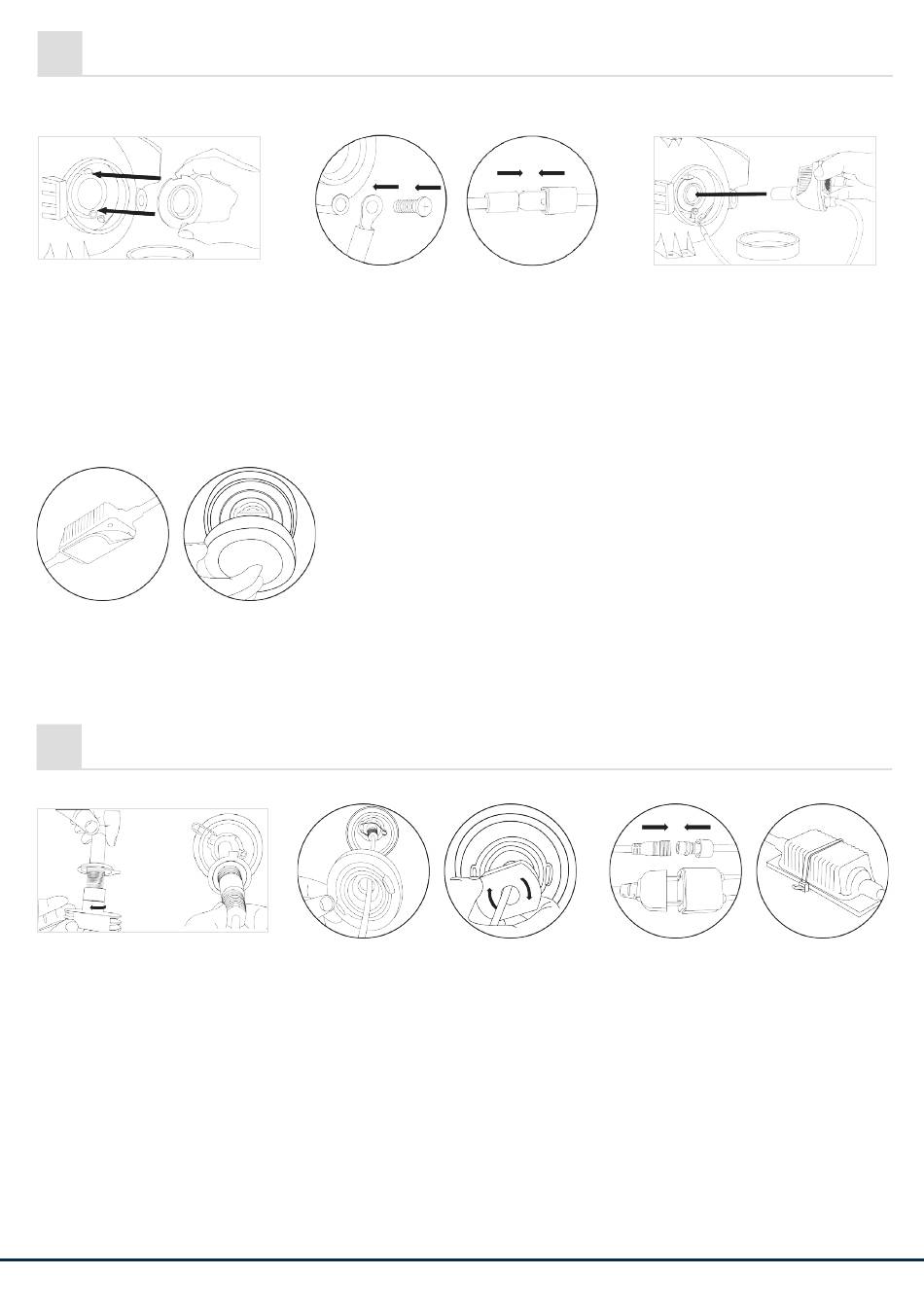

6.1 Instalación del radiador fuera del guardapolvo
1. Quite el guardapolvo y la lám-
para original. Quite la base LED
y colóquela en lugar de la lám-
para original. Use un destornilla-
dor para instalar la base LED. En
el caso del modelo H1 insértela
en el agujero y fíjela con el cir-
clip original.
4. Conecte la caja de control al enchufe
original. Utilice una cinta adhesiva de
doble cara para fijar las cajas de control.
Instale el guardapolvo de nuevo.
7
SERIE SINGLE BEAM H7
7.1 Instalación del radiador fuera del guardapolvo
1. Quite la lámpara original. Gire
el soporte de la lámpara LED en
sentido contrario a las agujas del
reloj para quitar la parte superior.
Instale la lámpara LED en el cas-
quillo.
| 30
2. Modelo H3 - Coloque el anillo de ca-
ble de cátodo en el agujero usando el
tornillo original.
Modelo H1 - Conecte el cable de cáto-
do a cualquier parte metálica de vehí-
culo y conecte los pins de ánodo origi-
nales.
2. Pase el cable por el guardapolvo e in-
serte la base de la lámpara con el radia-
dor. Gire en el sentido de las manecillas
del reloj y asegúrese si queda bien.
3. Inserte la lámpara H3 LED
en el agujero. Gire en el sen-
tido de las manecillas del reloj y
asegúrese si queda bien.
3. Conecte la caja de control al enchufe
original. Utilice una brida de plástico o una
cinta adhesiva de doble cara para fijar las
cajas de control.
