M-tech LED SET Montageanleitung Seite 17

4 SERIE HIGH/LOW BEAM H4/H13/9004/9007

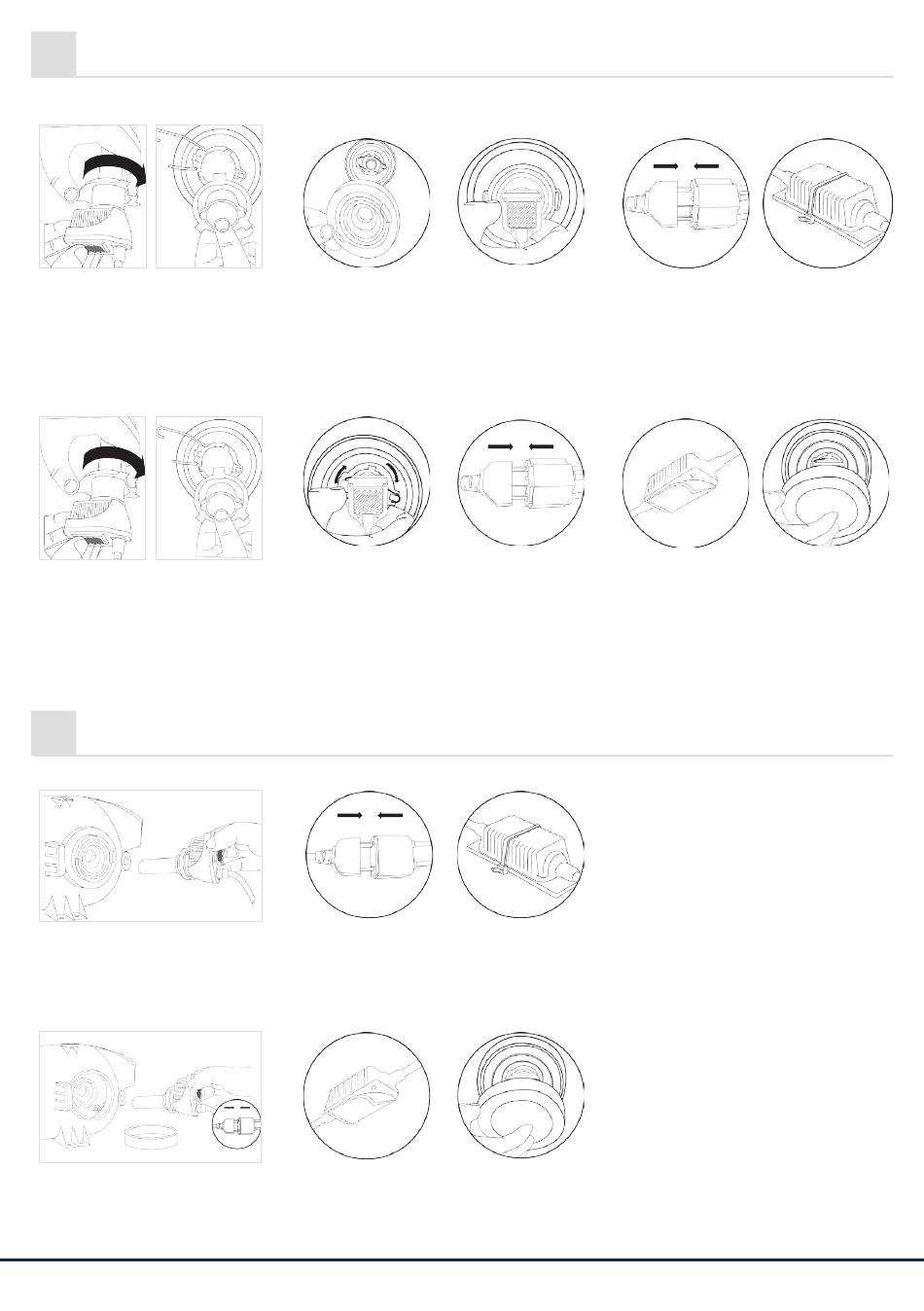

4.1 Installation des Kühlkörpers auf der Außenseite des Kastens
1. Drehen Sie die Halterung in die
entgegengesetzte Richtung um
die ursprüngliche Birne zu ent-
fernen. LED M-Tech Lampe in die
Fassung installieren.
4.2 Ersätzen der installierten originalen Lampen im Gehäuse.
1. Drehen Sie die Haltung in die
entgegengesetzte Richtung
gegen den Uhrzeigersinn und
entfernen Sie die Lampe. Origi-
nal-Lampe entfernen und durch
eine LED Glühbirne ersetzen.
5
SERIE SINGLE BEAM H11/9005/9006/5202
5.1 Installation des Kühlers an der Außenseite des Kastens
1. Entfernen Sie die originale
Glühbirne und ersetzen
diese durch eine LED M-Tech
Glühbirne.
5.2 Installation des Kühlers des Gehäuses
1. Öffnen Sie die Abdeckung des
Scheinwerfers und die Originale
Glühbirne raus ziehen. Durch die
LED Glühbirne ersetzen.
2. Entnehmen Sie die Staubabdeckung
und legen Sie die Lampe in die Öffnung.
Drehen Sie die Lampe gegen den Uhrzei-
gersinn, stellen Sie sicher, dass es perfekt
passt.
2. Verbinden Sie die LED Lampe und im
Uhrzeigersinn drehen. Den Stecker mir
dem Originalstecker verbinden.
2. Die Lampe mit dem ursprünglichen
Sie Datensatz verbinden. Mit einer Klemme
oder Kleber verbinden.
2. Die Lampe mit dem ursprünglichen
Datensatz verbinden. Passen Sie die
Staubabdeckung an und Verwenden
Sie Klebeband um das Kontrollkästchen
zu verbinden.
3. Kontrollkästchen mit dem Original-
stecker verbinden. Verwenden Sie
eine Kabelklemme oder Kleber für die
Einbaudose..
3.Verwenden Sie Klebstoff zum Befesti-
gen des Steuerkastens.
17 |
