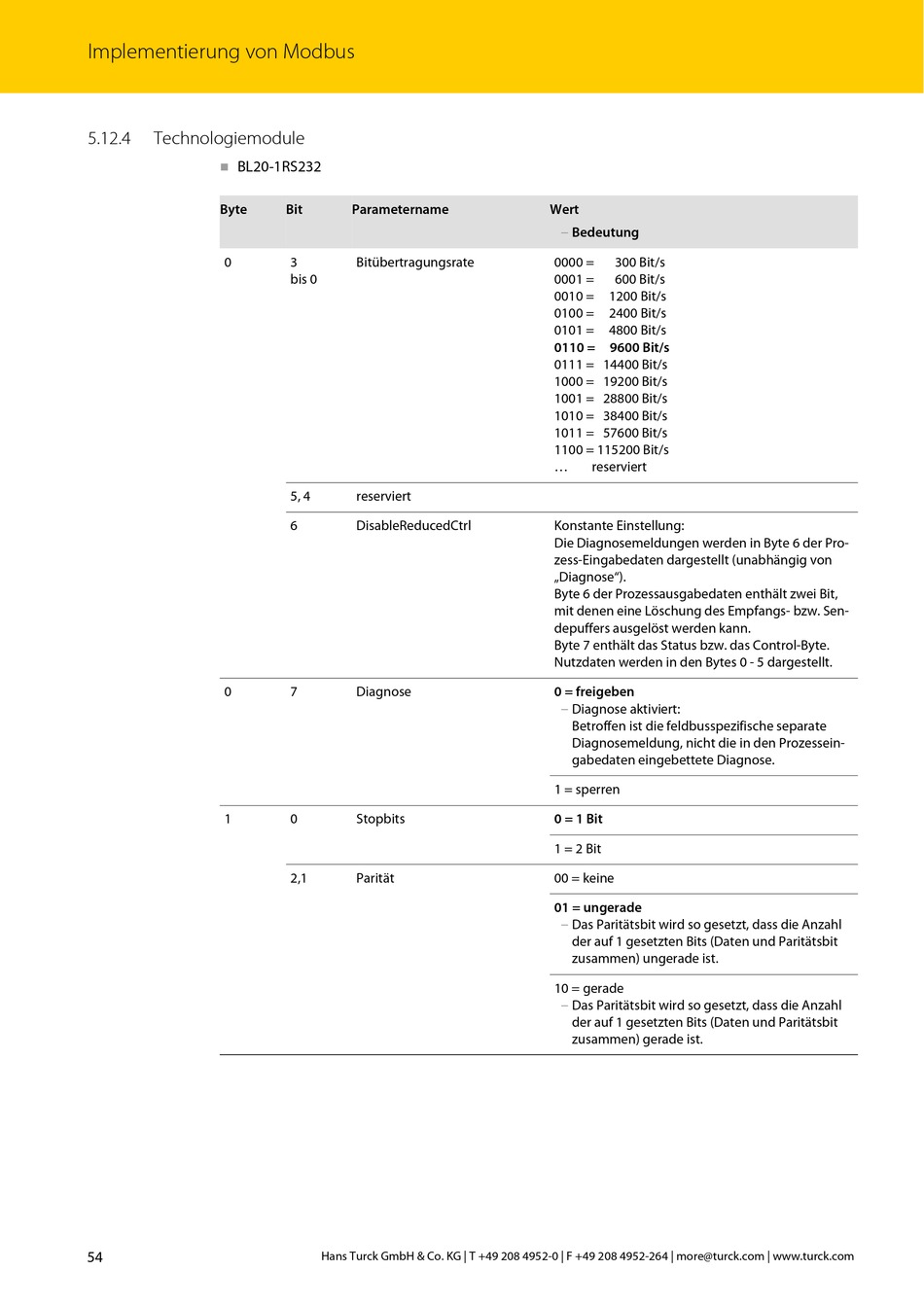

Implementierung von Modbus
5.12.4
Technologiemodule
BL20-1RS232
Byte
0
0
1
54
Bit
Parametername
3
Bitübertragungsrate
bis 0
5, 4
reserviert
6
DisableReducedCtrl
7
Diagnose
0
Stopbits
2,1
Parität
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Wert
–
Bedeutung
0000 =
300 Bit/s
0001 =
600 Bit/s
0010 =
1200 Bit/s
0100 =
2400 Bit/s
0101 =
4800 Bit/s
0110 = 9600 Bit/s
0111 = 14400 Bit/s
1000 = 19200 Bit/s
1001 = 28800 Bit/s
1010 = 38400 Bit/s
1011 = 57600 Bit/s
1100 = 115200 Bit/s
...
reserviert
Konstante Einstellung:
Die Diagnosemeldungen werden in Byte 6 der Pro-
zess-Eingabedaten dargestellt (unabhängig von
„Diagnose").
Byte 6 der Prozessausgabedaten enthält zwei Bit,
mit denen eine Löschung des Empfangs- bzw. Sen-
depuffers ausgelöst werden kann.
Byte 7 enthält das Status bzw. das Control-Byte.
Nutzdaten werden in den Bytes 0 - 5 dargestellt.
0 = freigeben
–
Diagnose aktiviert:
Betroffen ist die feldbusspezifische separate
Diagnosemeldung, nicht die in den Prozessein-
gabedaten eingebettete Diagnose.
1 = sperren
0 = 1 Bit
1 = 2 Bit
00 = keine
01 = ungerade
–
Das Paritätsbit wird so gesetzt, dass die Anzahl
der auf 1 gesetzten Bits (Daten und Paritätsbit
zusammen) ungerade ist.
10 = gerade
–
Das Paritätsbit wird so gesetzt, dass die Anzahl
der auf 1 gesetzten Bits (Daten und Paritätsbit
zusammen) gerade ist.
