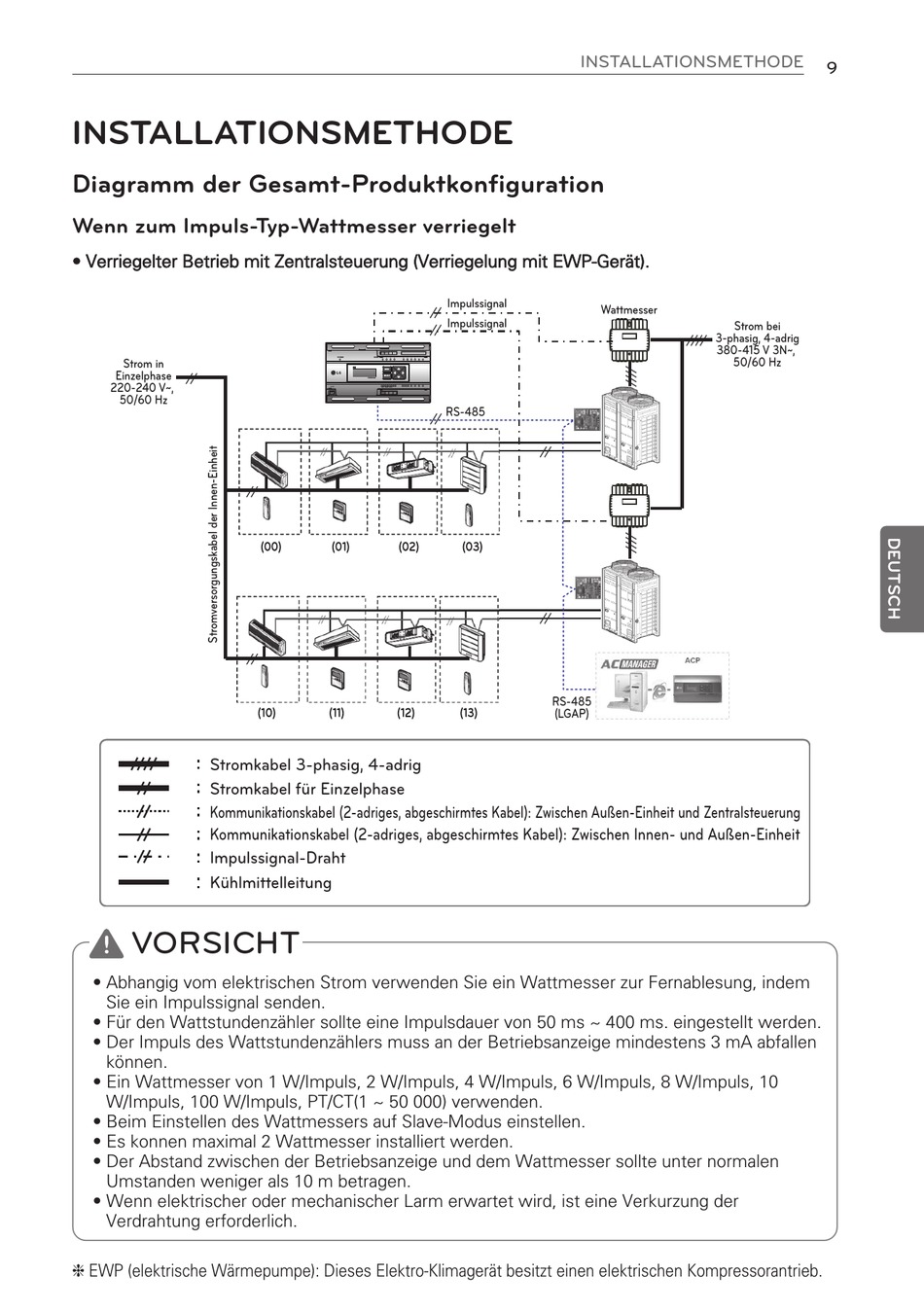

INSTALLATIONSMETHODE
Diagramm der Gesamt-Produktkonfiguration
Wenn zum Impuls-Typ-Wattmesser verriegelt
• Verriegelter Betrieb mit Zentralsteuerung (Verriegelung mit EWP-Gerät).
Strom in
Einzelphase
220-240 V~,
50/60 Hz
Stromkabel 3-phasig, 4-adrig
Stromkabel für Einzelphase
Kommunikationskabel (2-adriges, abgeschirmtes Kabel): Zwischen Außen-Einheit und Zentralsteuerung
Kommunikationskabel (2-adriges, abgeschirmtes Kabel): Zwischen Innen- und Außen-Einheit
Impulssignal-Draht
Kühlmittelleitung
VORSICHT
!
• Abhangig vom elektrischen Strom verwenden Sie ein Wattmesser zur Fernablesung, indem
Sie ein Impulssignal senden.
• Für den Wattstundenzähler sollte eine Impulsdauer von 50 ms ~ 400 ms. eingestellt werden.
• Der Impuls des Wattstundenzählers muss an der Betriebsanzeige mindestens 3 mA abfallen
können.
• Ein Wattmesser von 1 W/Impuls, 2 W/Impuls, 4 W/Impuls, 6 W/Impuls, 8 W/Impuls, 10
W/Impuls, 100 W/Impuls, PT/CT(1 ~ 50 000) verwenden.
• Beim Einstellen des Wattmessers auf Slave-Modus einstellen.
• Es konnen maximal 2 Wattmesser installiert werden.
• Der Abstand zwischen der Betriebsanzeige und dem Wattmesser sollte unter normalen
Umstanden weniger als 10 m betragen.
• Wenn elektrischer oder mechanischer Larm erwartet wird, ist eine Verkurzung der
Verdrahtung erforderlich.
h EWP (elektrische Wärmepumpe): Dieses Elektro-Klimagerät besitzt einen elektrischen Kompressorantrieb.
