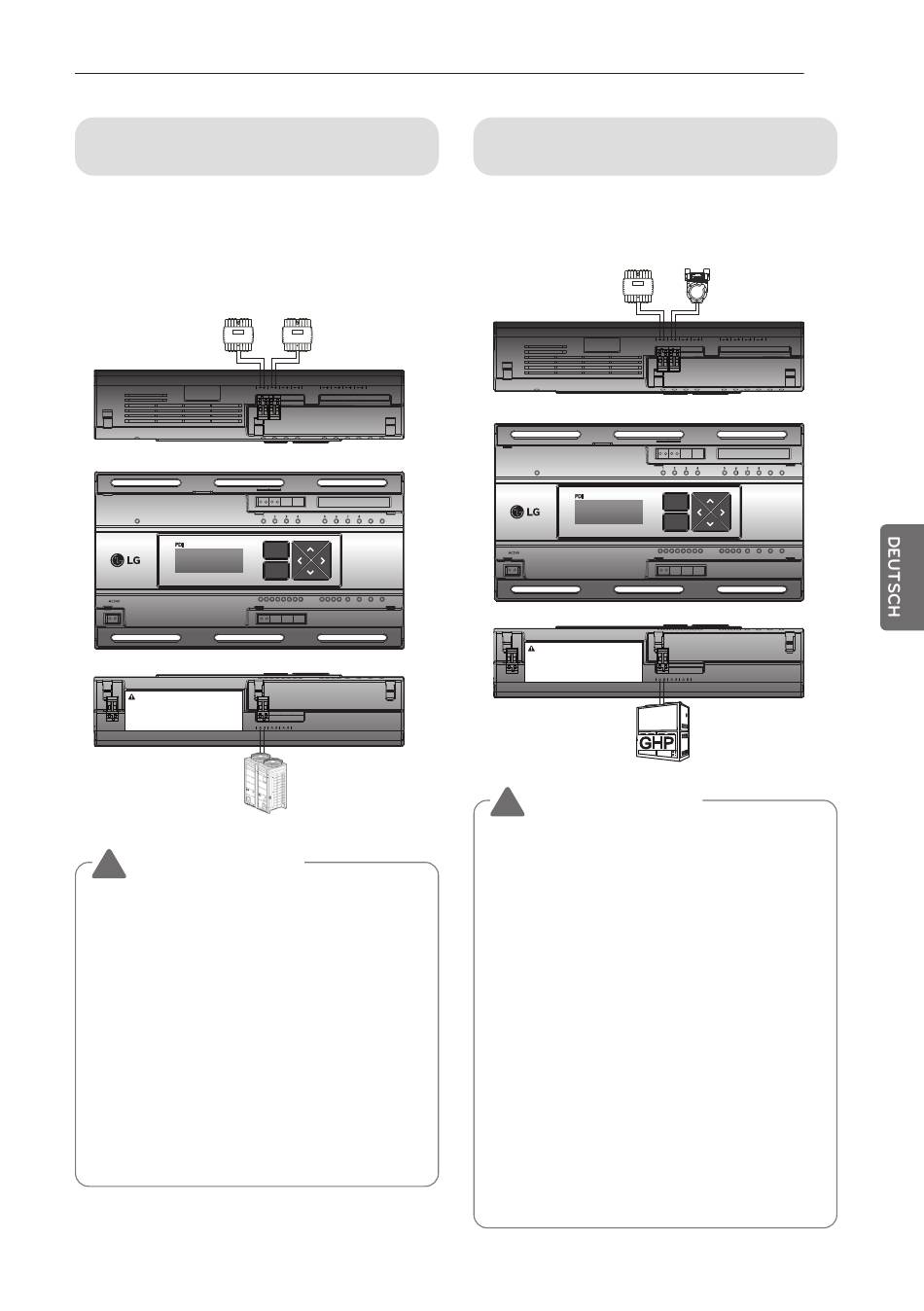

Verbinden Sie Wattstundenzähler
und Verbindungskabel (EWP-Geräte).
Bei Anschluss eines Impuls-
Wattstundenzählers
• Unabhängiger Betrieb der Betriebsanzeige
(Verriegelung mit EWP-Gerät)
Impuls-Typ-
Wattmesser
POWER
WHM
PPWRDB000
CAUTION
1. Please read the manual carefully, before using the product.
2. The installation requires expert skills, and it should be installed by the
service or other shops specialized in the installation and recognized by
our company.
3. For all the problems arising after installation by someone who has no
relevant qualifications, our company will not provide free service
Außengerät
(Zentralsteuerung)
VORSICHT
!
• Die Farbe und die Polaritat des Signaldrahts
konnen sich von den Details, die am
Gehause angezeigt sind, unterscheiden,
das hangt vom Hersteller des Wattmessers
ab. [Schwarz: (-), weiß: (+)]
• Beim Anschluss des 485-
Kommunikationskabels stellen Sie sicher,
dass A, B-Polaritat gepruft wird.
• Nach Anschluss des Wattmessers prufen
Sie mithilfe der LED, ob das Signal
angeschlossen ist.
• Die Betriebsanzeige und der Impuls-Typ-
Wattmesser mussen auf der gleichen Tafel
installiert sein.
Impuls-Typ-
Wattmesser
MENU
SELECT
ODU
WHM CHECK
INSTALLATIONSMETHODE
Anschluss von Wattstundenzähler, Gaszähler
und Verbindungskabel (GWP-Gerät)
Bei Anschluss eines Impuls-
Wattstundenzählers/Gaszählers
Pulse type
wattmeter
POWER
WHM
PPWRDB000
CAUTION
1. Please read the manual carefully, before using the product.
2. The installation requires expert skills, and it should be installed by the
service or other shops specialized in the installation and recognized by
our company.
3. For all the problems arising after installation by someone who has no
relevant qualifications, our company will not provide free service
Outdoor Unit
(Central controller)
VORSICHT
!
• Die Farbkodierung und die Polung der
Signalleitung kann je nach Hersteller des
Wattstundenzählers von den Angaben auf
dem Gehäuse abweichen. [Schwarz: (-),
Weiß: (+)]
• Achten Sie beim Anschluss des 485-
Verbindungskabels auf die richtige Polung
A, B.
• Überprüfen Sie nach Anschluss des
Wattstundenzählers, ob das Signal an die
LED-Anzeige weitergeleitet wird.
• Betriebsanzeige und Impuls-
Wattstundenzähler müssen auf derselben
Platine montiert werden.
• Die Impulsleitungen von Wattstundenzähler
und Gaszähler müssen an die korrekten
Anschlüsse angeschlossen werden
(Wattstundenzähler: Anschlüsse 1;
Gaszähler: Anschlüsse 2).
13
Pulse type
gas meter
MENU
SELECT
WHM CHECK
ODU
