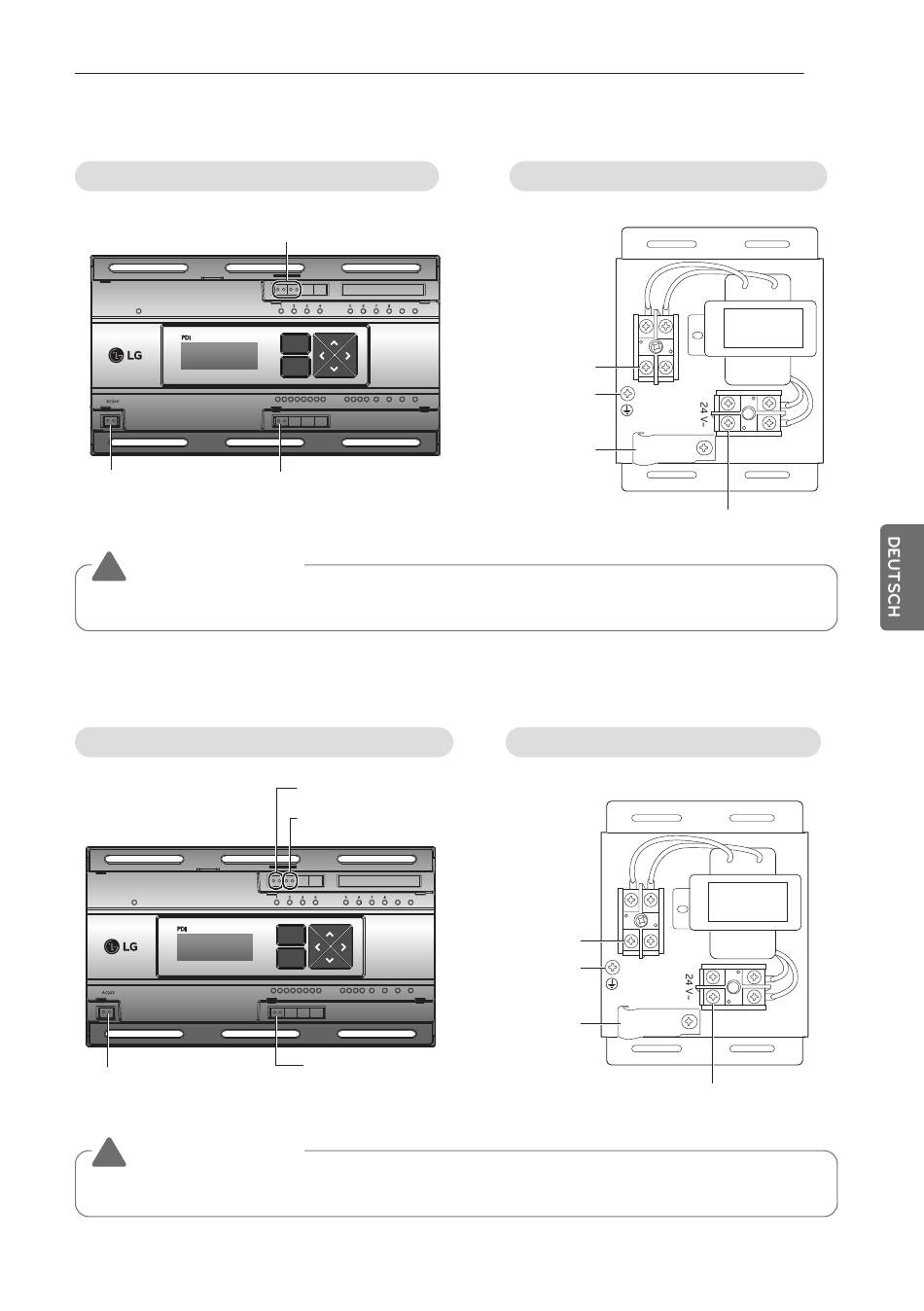

Kabelanschlüsse am Gerät (bei Anschluss eines EWP-Gerätes).
Verdrahtung der Betriebsanzeige
Anschluss des Impulstyp-
Wattmesser-Systems( Anschlüsse 1 ~ 2)
POWER
PPWRDB000
Für Stromversorgun-
gsgeräte wird 24 V~
Wechselstrom geliefert
VORSICHT
!
• Nachdem das Produkt vollstandig verdrahtet wurde, muss der Strom eingeschaltet werden.
Kabelanschlüsse am Gerät (bei Anschluss eines GWP-Gerätes).
Kabelanschlüsse der Betriebsanzeige
POWER
WHM
PPWRDB000
24 V~ Wechselstro-
mversorgung
erfolgt über Netzteil.
VORSICHT
!
• Das Netzteil muss nach der Verkabelung des Gerätes angeschlossen werden.
WHM
MENU
SELECT
ODU
WHM CHECK
Mit dem Kommunika-
tionskabel der Zentralsteuerung
485 verbinden
Anschluss an Impuls-
Wattstundenzähler (Anschlüsse 1)
Anschluss an Impuls-Gaszähler
(Anschlüsse 2)
MENU
SELECT
ODU
WHM CHECK
Anschluss an
Zentralsteuerung über
485-Verbindungskabel.
INSTALLATIONSMETHODE
Verdrahtung der Stromversorgung
Anschlussklemme
220-240 V~
Stromkabel
L
N
Anschluss-
220-240 V~
klemme
Erdungskabel
Befestigung-
sklammer
Anschlussklemme 24 V~ Stromkabel
Anschluss der Stromversorgung
Anschluss für
220-240 V~
Netzkabel
L
N
Anschlussklemme
220-240 V~
Erdungskabel
Befestigung-
sklemme
Anschlussklemme 24 V~ Stromkabel
11
