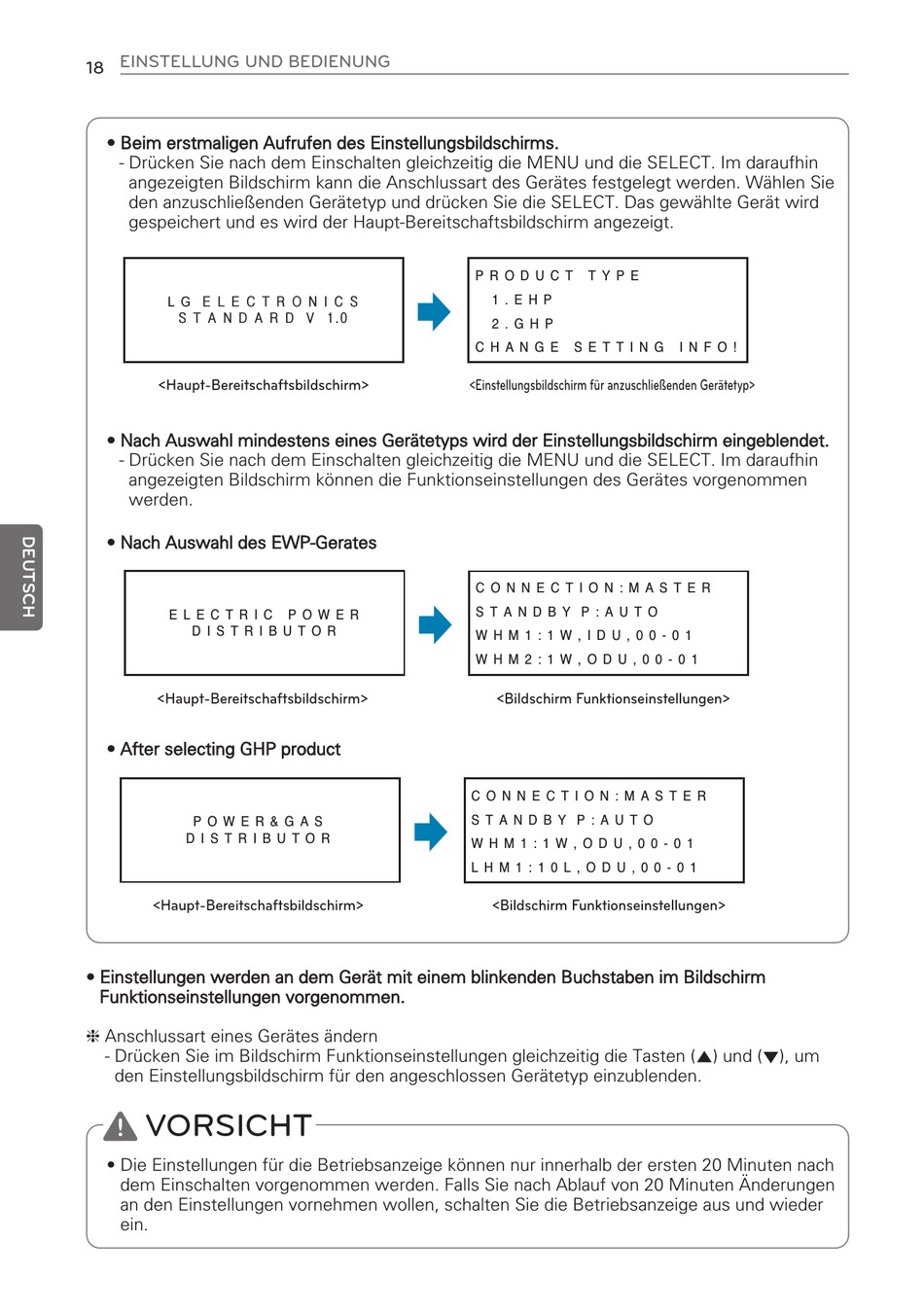

EINSTELLUNG UND BEDIENUNG
18
• Beim erstmaligen Aufrufen des Einstellungsbildschirms.
- Drücken Sie nach dem Einschalten gleichzeitig die MENU und die SELECT. Im daraufhin
angezeigten Bildschirm kann die Anschlussart des Gerätes festgelegt werden. Wählen Sie
den anzuschließenden Gerätetyp und drücken Sie die SELECT. Das gewählte Gerät wird
gespeichert und es wird der Haupt-Bereitschaftsbildschirm angezeigt.
L G
<Haupt-Bereitschaftsbildschirm>
• Nach Auswahl mindestens eines Gerätetyps wird der Einstellungsbildschirm eingeblendet.
- Drücken Sie nach dem Einschalten gleichzeitig die MENU und die SELECT. Im daraufhin
angezeigten Bildschirm können die Funktionseinstellungen des Gerätes vorgenommen
werden.
• Nach Auswahl des EWP-Gerates
E L E C T R I C
D I S T R I B U T O R
<Haupt-Bereitschaftsbildschirm>
• After selecting GHP product
P O W E R & G A S
D I S T R I B U T O R
<Haupt-Bereitschaftsbildschirm>
• Einstellungen werden an dem Gerät mit einem blinkenden Buchstaben im Bildschirm
Funktionseinstellungen vorgenommen.
h Anschlussart eines Gerätes ändern
- Drücken Sie im Bildschirm Funktionseinstellungen gleichzeitig die Tasten (▲) und (▼), um
den Einstellungsbildschirm für den angeschlossen Gerätetyp einzublenden.
VORSICHT
!
• Die Einstellungen für die Betriebsanzeige können nur innerhalb der ersten 20 Minuten nach
dem Einschalten vorgenommen werden. Falls Sie nach Ablauf von 20 Minuten Änderungen
an den Einstellungen vornehmen wollen, schalten Sie die Betriebsanzeige aus und wieder
ein.
P O W E R
P R O D U C T
T Y P E
1 . E H P
2 . G H P
C H A N G E
S E T T I N G
<Einstellungsbildschirm für anzuschließenden Gerätetyp>
C O N N E C T I O N : M A S T E R
S T A N D B Y P : A U T O
W H M 1 : 1 W , I D U , 0 0 - 0 1
W H M 2 : 1 W , O D U , 0 0 - 0 1
<Bildschirm Funktionseinstellungen>
C O N N E C T I O N : M A S T E R
S T A N D B Y P : A U T O
W H M 1 : 1 W , O D U , 0 0 - 0 1
L H M 1 : 1 0 L , O D U , 0 0 - 0 1
<Bildschirm Funktionseinstellungen>
I N F O !
