INSTALLATIONSMETHODE
12

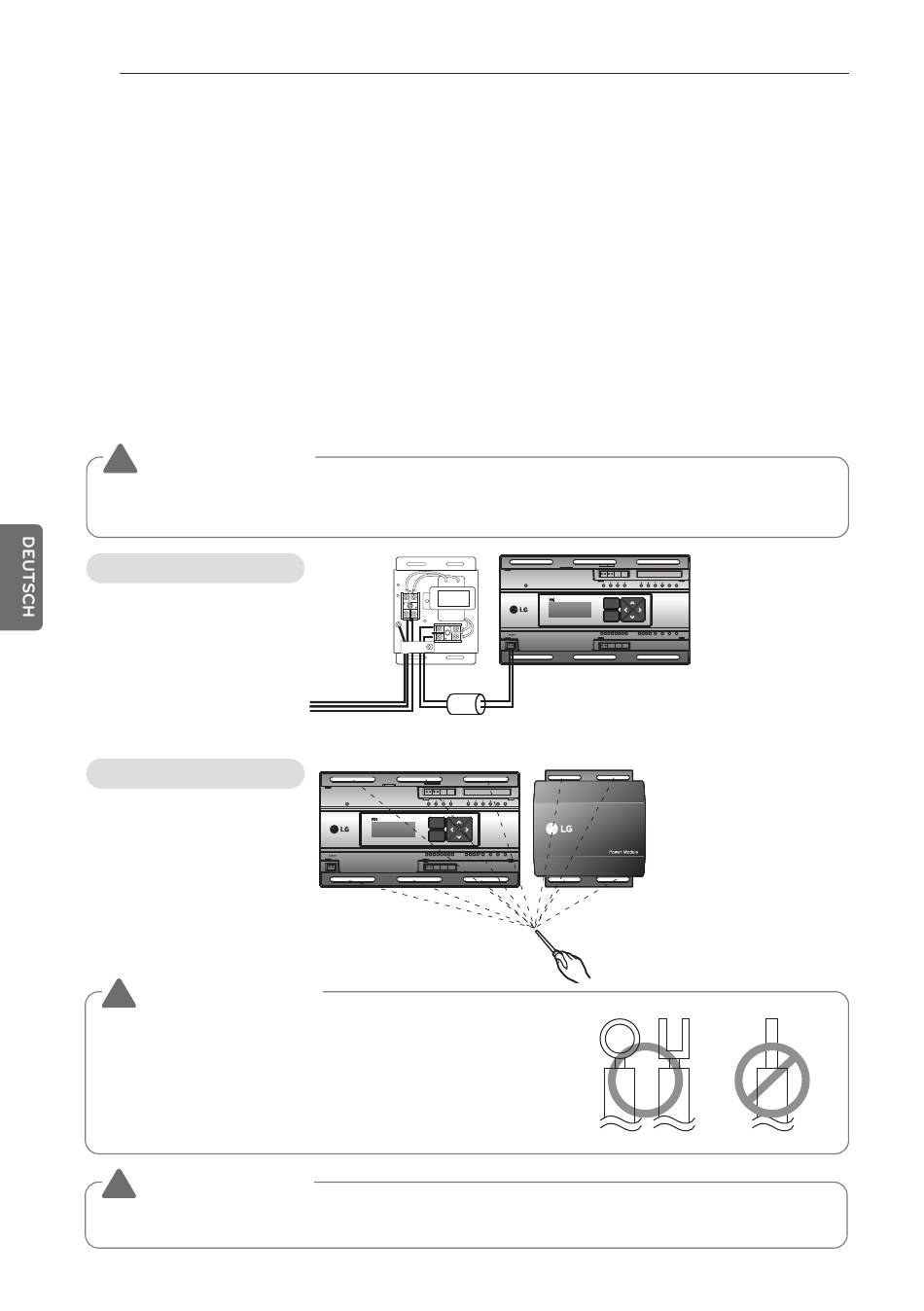

Verdrahtung
• Das Stromversorgungsgehause trennen.
• Das Stromversorgungsgehause trennen.
• Das 220-240 V~ Stromkabel an schwarz und die Erdungsklemme anschließen.
• Das 24 V~ Stromkabel an die gelbe Klemme anschließen.
• Die Klammer zur Befestigung der 220-240 V~ und 24 V~ Stromkabel verwenden.
• Die Schraube verwenden, um das Gehause zu montieren.
• Verwenden Sie die dazugehorigen Schrauben, um die Betriebsanzeige und die
Stromversorgung an passenden Stellen im Schaltschrank zu befestigen.
• Schließen Sie das 24 V~ Stromkabel, das mit der Stromversorgung verbunden ist, an die
Einspeiseklemme der Betriebsanzeige an.
• Kabel Wattstundenzähler, Gaszähler, Verbindungskabel Zentralsteuerung und Repeater für
Fernablesung.
• Installieren Sie den dazugehorigen Draht am 24 V~ Stromkabel.
VORSICHT
!
In der Verkabelung muss eine Netzunterbrechung gemäß den Richtlinien für
Kabelanschlüsse installiert werden.
Stromanschluss
220-240 V~
Wandmontage
WARNUNG
!
• Ziehen Sie die Klemmenschrauben immer an, sodass diese
sich nicht losen konnen.
• Beim Anschluss von Strom- und Kommunikationskabeln
verwenden Sie immer die Klemme (O-Ring, Y-Ring).
• Fur 220-240 V~ Stromkabel verwenden Sie (CV) 1.5 mm
und fur 24 V~ Stromkabel verwenden Sie den CV-Draht.
VORSICHT
!
• Nachdem das Produkt vollstandig verdrahtet wurde, muss der Strom eingeschaltet werden.
Den Draht installieren
POWER
WHM
MENU
SELECT
PPWRDB000
ODU
WHM CHECK
POWER
WHM
MENU
SELECT
PPWRDB000
ODU
WHM CHECK
2
x 3
