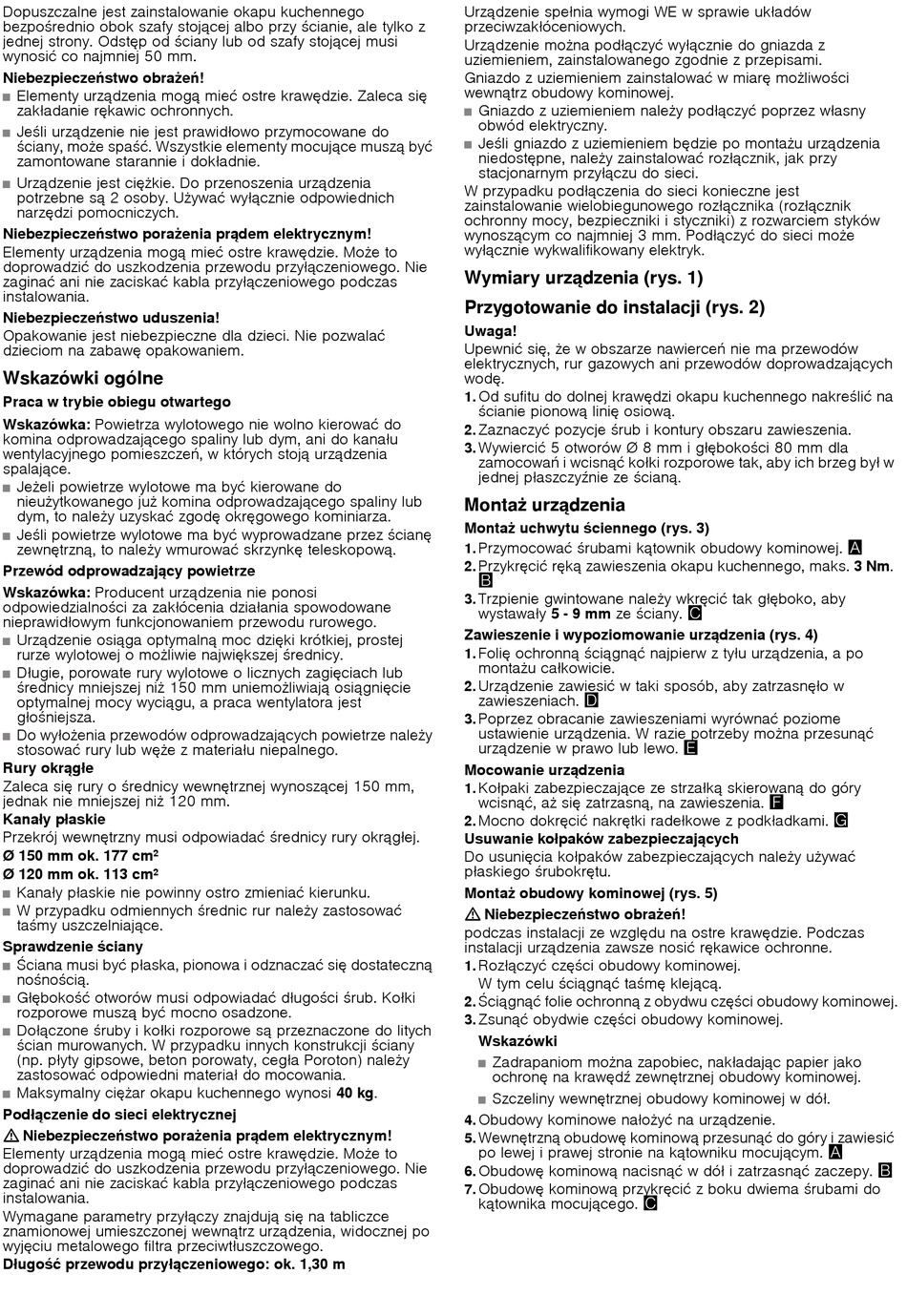

Dopuszczalne jest zainstalowanie okapu kuchennego
bezpośrednio obok szafy stojącej albo przy ścianie, ale tylko z
jednej strony. Odstęp od ściany lub od szafy stojącej musi
wynosić co najmniej 50 mm.
Niebezpieczeństwo obrażeń!
Elementy urządzenia mogą mieć ostre krawędzie. Zaleca się
■
zakładanie rękawic ochronnych.
Jeśli urządzenie nie jest prawidłowo przymocowane do
Niebezpieczeństwo obrażeń!
■
ściany, może spaść. Wszystkie elementy mocujące muszą być
zamontowane starannie i dokładnie.
Urządzenie jest ciężkie. Do przenoszenia urządzenia
Niebezpieczeństwo obrażeń!
■
potrzebne są 2 osoby. Używać wyłącznie odpowiednich
narzędzi pomocniczych.
Niebezpieczeństwo porażenia prądem elektrycznym!
Elementy urządzenia mogą mieć ostre krawędzie. Może to
doprowadzić do uszkodzenia przewodu przyłączeniowego. Nie
zaginać ani nie zaciskać kabla przyłączeniowego podczas
instalowania.
Niebezpieczeństwo uduszenia!
Opakowanie jest niebezpieczne dla dzieci. Nie pozwalać
dzieciom na zabawę opakowaniem.
Wskazówki ogólne
Praca w trybie obiegu otwartego
Wskazówka: Powietrza wylotowego nie wolno kierować do
komina odprowadzającego spaliny lub dym, ani do kanału
wentylacyjnego pomieszczeń, w których stoją urządzenia
spalające.
Jeżeli powietrze wylotowe ma być kierowane do
■
nieużytkowanego już komina odprowadzającego spaliny lub
dym, to należy uzyskać zgodę okręgowego kominiarza.
Jeśli powietrze wylotowe ma być wyprowadzane przez ścianę
■
zewnętrzną, to należy wmurować skrzynkę teleskopową.
Przewód odprowadzający powietrze
Wskazówka: Producent urządzenia nie ponosi
odpowiedzialności za zakłócenia działania spowodowane
nieprawidłowym funkcjonowaniem przewodu rurowego.
Urządzenie osiąga optymalną moc dzięki krótkiej, prostej
■
rurze wylotowej o możliwie największej średnicy.
Długie, porowate rury wylotowe o licznych zagięciach lub
■
średnicy mniejszej niż 150 mm uniemożliwiają osiągnięcie
optymalnej mocy wyciągu, a praca wentylatora jest
głośniejsza.
Do wyłożenia przewodów odprowadzających powietrze należy
■
stosować rury lub węże z materiału niepalnego.
Rury okrągłe
Zaleca się rury o średnicy wewnętrznej wynoszącej 150 mm,
jednak nie mniejszej niż 120 mm.
Kanały płaskie
Przekrój wewnętrzny musi odpowiadać średnicy rury okrągłej.
Ø 150 mm ok. 177 cm
2
Ø 120 mm ok. 113 cm
2
Kanały płaskie nie powinny ostro zmieniać kierunku.
■
W przypadku odmiennych średnic rur należy zastosować
■
taśmy uszczelniające.
Sprawdzenie ściany
Ściana musi być płaska, pionowa i odznaczać się dostateczną
■
nośnością.
Głębokość otworów musi odpowiadać długości śrub. Kołki
■
rozporowe muszą być mocno osadzone.
Dołączone śruby i kołki rozporowe są przeznaczone do litych
■
ścian murowanych. W przypadku innych konstrukcji ściany
(np. płyty gipsowe, beton porowaty, cegła Poroton) należy
zastosować odpowiedni materiał do mocowania.
Maksymalny ciężar okapu kuchennego wynosi 40 kg.
■
Podłączenie do sieci elektrycznej
: Niebezpieczeństwo porażenia prądem elektrycznym!
Elementy urządzenia mogą mieć ostre krawędzie. Może to
doprowadzić do uszkodzenia przewodu przyłączeniowego. Nie
zaginać ani nie zaciskać kabla przyłączeniowego podczas
instalowania.
Wymagane parametry przyłączy znajdują się na tabliczce
znamionowej umieszczonej wewnątrz urządzenia, widocznej po
wyjęciu metalowego filtra przeciwtłuszczowego.
Długość przewodu przyłączeniowego: ok. 1,30 m
Urządzenie spełnia wymogi WE w sprawie układów
przeciwzakłóceniowych.
Urządzenie można podłączyć wyłącznie do gniazda z
uziemieniem, zainstalowanego zgodnie z przepisami.
Gniazdo z uziemieniem zainstalować w miarę możliwości
wewnątrz obudowy kominowej.
Gniazdo z uziemieniem należy podłączyć poprzez własny
■
obwód elektryczny.
Jeśli gniazdo z uziemieniem będzie po montażu urządzenia
■
niedostępne, należy zainstalować rozłącznik, jak przy
stacjonarnym przyłączu do sieci.
W przypadku podłączenia do sieci konieczne jest
zainstalowanie wielobiegunowego rozłącznika (rozłącznik
ochronny mocy, bezpieczniki i styczniki) z rozwarciem styków
wynoszącym co najmniej 3 mm. Podłączyć do sieci może
wyłącznie wykwalifikowany elektryk.
Wymiary urządzenia (rys. 1)
Przygotowanie do instalacji (rys. 2)
Uwaga!
Upewnić się, że w obszarze nawierceń nie ma przewodów
elektrycznych, rur gazowych ani przewodów doprowadzających
wodę.
Od sufitu do dolnej krawędzi okapu kuchennego nakreślić na
1.
ścianie pionową linię osiową.
Zaznaczyć pozycje śrub i kontury obszaru zawieszenia.
2.
Wywiercić 5 otworów Ø 8 mm i głębokości 80 mm dla
3.
zamocowań i wcisnąć kołki rozporowe tak, aby ich brzeg był w
jednej płaszczyźnie ze ścianą.
Montaż urządzenia
Montaż uchwytu ściennego (rys. 3)
Przymocować śrubami kątownik obudowy kominowej.
1.
Przykręcić ręką zawieszenia okapu kuchennego, maks. 3 Nm.
2.
©
Trzpienie gwintowane należy wkręcić tak głęboko, aby
3.
wystawały 5 - 9 mm ze ściany.
Zawieszenie i wypoziomowanie urządzenia (rys. 4)
Folię ochronną ściągnąć najpierw z tyłu urządzenia, a po
1.
montażu całkowicie.
Urządzenie zawiesić w taki sposób, aby zatrzasnęło w
2.
zawieszeniach.
«
Poprzez obracanie zawieszeniami wyrównać poziome
3.
ustawienie urządzenia. W razie potrzeby można przesunąć
urządzenie w prawo lub lewo.
Mocowanie urządzenia
Kołpaki zabezpieczające ze strzałką skierowaną do góry
1.
wcisnąć, aż się zatrzasną, na zawieszenia.
Mocno dokręcić nakrętki radełkowe z podkładkami.
2.
Usuwanie kołpaków zabezpieczających
Do usunięcia kołpaków zabezpieczających należy używać
płaskiego śrubokrętu.
Montaż obudowy kominowej (rys. 5)
: Niebezpieczeństwo obrażeń!
podczas instalacji ze względu na ostre krawędzie. Podczas
instalacji urządzenia zawsze nosić rękawice ochronne.
Rozłączyć części obudowy kominowej.
1.
W tym celu ściągnąć taśmę klejącą.
Ściągnąć folie ochronną z obydwu części obudowy kominowej.
2.
Zsunąć obydwie części obudowy kominowej.
3.
Wskazówki
Zadrapaniom można zapobiec, nakładając papier jako
■
ochronę na krawędź zewnętrznej obudowy kominowej.
Szczeliny wewnętrznej obudowy kominowej w dół.
■
Obudowy kominowe nałożyć na urządzenie.
4.
Wewnętrzną obudowę kominową przesunąć do góry i zawiesić
5.
po lewej i prawej stronie na kątowniku mocującym.
Obudowę kominową nacisnąć w dół i zatrzasnąć zaczepy.
6.
Obudowę kominową przykręcić z boku dwiema śrubami do
7.
kątownika mocującego.
