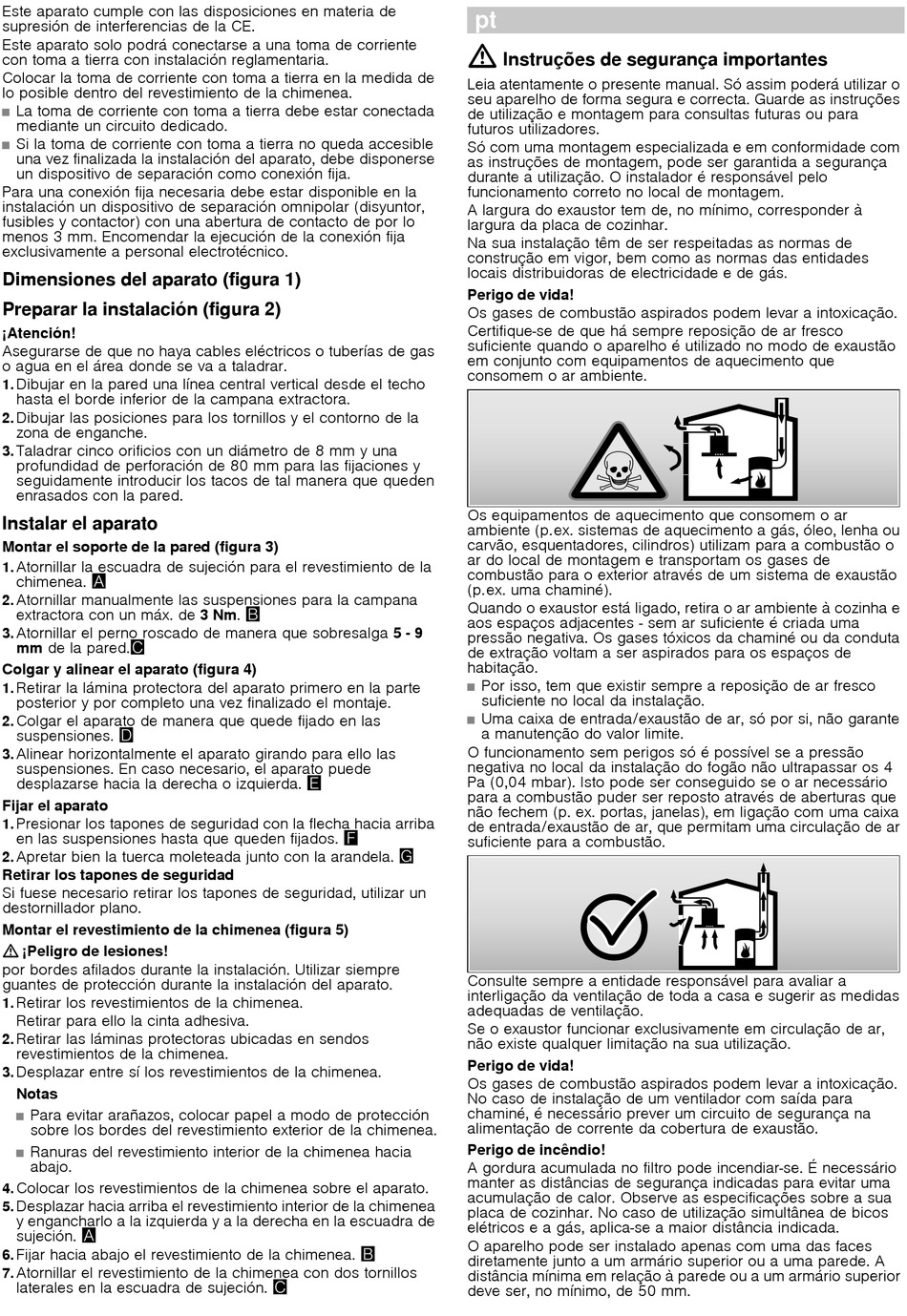

Este aparato cumple con las disposiciones en materia de
supresión de interferencias de la CE.
Este aparato solo podrá conectarse a una toma de corriente
con toma a tierra con instalación reglamentaria.
Colocar la toma de corriente con toma a tierra en la medida de
lo posible dentro del revestimiento de la chimenea.
La toma de corriente con toma a tierra debe estar conectada
■
mediante un circuito dedicado.
Si la toma de corriente con toma a tierra no queda accesible
■
una vez finalizada la instalación del aparato, debe disponerse
un dispositivo de separación como conexión fija.
Para una conexión fija necesaria debe estar disponible en la
instalación un dispositivo de separación omnipolar (disyuntor,
fusibles y contactor) con una abertura de contacto de por lo
menos 3 mm. Encomendar la ejecución de la conexión fija
exclusivamente a personal electrotécnico.
Dimensiones del aparato (figura 1)
Preparar la instalación (figura 2)
¡Atención!
Asegurarse de que no haya cables eléctricos o tuberías de gas
o agua en el área donde se va a taladrar.
Dibujar en la pared una línea central vertical desde el techo
1.
hasta el borde inferior de la campana extractora.
Dibujar las posiciones para los tornillos y el contorno de la
2.
zona de enganche.
Taladrar cinco orificios con un diámetro de 8 mm y una
3.
profundidad de perforación de 80 mm para las fijaciones y
seguidamente introducir los tacos de tal manera que queden
enrasados con la pared.

Instalar el aparato

Montar el soporte de la pared (figura 3)
Atornillar la escuadra de sujeción para el revestimiento de la
1.
chimenea. ¨
Atornillar manualmente las suspensiones para la campana
2.
extractora con un máx. de 3 Nm.
Atornillar el perno roscado de manera que sobresalga 5 - 9
3.
mm de la pared.
ª
Colgar y alinear el aparato (figura 4)
Retirar la lámina protectora del aparato primero en la parte
1.
posterior y por completo una vez finalizado el montaje.
Colgar el aparato de manera que quede fijado en las
2.
suspensiones.
«
Alinear horizontalmente el aparato girando para ello las
3.
suspensiones. En caso necesario, el aparato puede
desplazarse hacia la derecha o izquierda.
Fijar el aparato
Presionar los tapones de seguridad con la flecha hacia arriba
1.
en las suspensiones hasta que queden fijados.
Apretar bien la tuerca moleteada junto con la arandela.
2.
Retirar los tapones de seguridad
Si fuese necesario retirar los tapones de seguridad, utilizar un
destornillador plano.
Montar el revestimiento de la chimenea (figura 5)
: ¡Peligro de lesiones!
por bordes afilados durante la instalación. Utilizar siempre
guantes de protección durante la instalación del aparato.
Retirar los revestimientos de la chimenea.
1.
Retirar para ello la cinta adhesiva.
Retirar las láminas protectoras ubicadas en sendos
2.
revestimientos de la chimenea.
Desplazar entre sí los revestimientos de la chimenea.
3.
Notas
Para evitar arañazos, colocar papel a modo de protección
■
sobre los bordes del revestimiento exterior de la chimenea.
Ranuras del revestimiento interior de la chimenea hacia
■
abajo.
Colocar los revestimientos de la chimenea sobre el aparato.
4.
Desplazar hacia arriba el revestimiento interior de la chimenea
5.
y engancharlo a la izquierda y a la derecha en la escuadra de
sujeción.
¨
Fijar hacia abajo el revestimiento de la chimenea.
6.
Atornillar el revestimiento de la chimenea con dos tornillos
7.
laterales en la escuadra de sujeción.
©
¬
®
¯
©
ª
pt
ì
Instruções de montagem
:
Instruções de segurança importantes
Leia atentamente o presente manual. Só assim poderá utilizar o
seu aparelho de forma segura e correcta. Guarde as instruções
de utilização e montagem para consultas futuras ou para
futuros utilizadores.
Só com uma montagem especializada e em conformidade com
as instruções de montagem, pode ser garantida a segurança
durante a utilização. O instalador é responsável pelo
funcionamento correto no local de montagem.
A largura do exaustor tem de, no mínimo, corresponder à
largura da placa de cozinhar.
Na sua instalação têm de ser respeitadas as normas de
construção em vigor, bem como as normas das entidades
locais distribuidoras de electricidade e de gás.
Perigo de vida!
Os gases de combustão aspirados podem levar a intoxicação.
Certifique-se de que há sempre reposição de ar fresco
suficiente quando o aparelho é utilizado no modo de exaustão
em conjunto com equipamentos de aquecimento que
consomem o ar ambiente.
Os equipamentos de aquecimento que consomem o ar
ambiente (p. ex. sistemas de aquecimento a gás, óleo, lenha ou
carvão, esquentadores, cilindros) utilizam para a combustão o
ar do local de montagem e transportam os gases de
combustão para o exterior através de um sistema de exaustão
(p. ex. uma chaminé).
Quando o exaustor está ligado, retira o ar ambiente à cozinha e
aos espaços adjacentes - sem ar suficiente é criada uma
pressão negativa. Os gases tóxicos da chaminé ou da conduta
de extração voltam a ser aspirados para os espaços de
habitação.
Por isso, tem que existir sempre a reposição de ar fresco
■
suficiente no local da instalação.
Uma caixa de entrada/exaustão de ar, só por si, não garante
■
a manutenção do valor limite.
O funcionamento sem perigos só é possível se a pressão
negativa no local da instalação do fogão não ultrapassar os 4
Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário
para a combustão puder ser reposto através de aberturas que
não fechem (p. ex. portas, janelas), em ligação com uma caixa
de entrada/exaustão de ar, que permitam uma circulação de ar
suficiente para a combustão.
Consulte sempre a entidade responsável para avaliar a
interligação da ventilação de toda a casa e sugerir as medidas
adequadas de ventilação.
Se o exaustor funcionar exclusivamente em circulação de ar,
não existe qualquer limitação na sua utilização.
Perigo de vida!
Os gases de combustão aspirados podem levar a intoxicação.
No caso de instalação de um ventilador com saída para
chaminé, é necessário prever um circuito de segurança na
alimentação de corrente da cobertura de exaustão.
Perigo de incêndio!
A gordura acumulada no filtro pode incendiar-se. É necessário
manter as distâncias de segurança indicadas para evitar uma
acumulação de calor. Observe as especificações sobre a sua
placa de cozinhar. No caso de utilização simultânea de bicos
elétricos e a gás, aplica-se a maior distância indicada.
O aparelho pode ser instalado apenas com uma das faces
diretamente junto a um armário superior ou a uma parede. A
distância mínima em relação à parede ou a um armário superior
deve ser, no mínimo, de 50 mm.
