Betriebsanleitung ​ D 1 mini

6. Inbetriebnahme

6.1. Verlöten der Pin- bzw. Stiftleisten
Bei der Montage haben Sie die Möglichkeit, die Stiftleisten zu verwenden. Alternativ
können Sie die Buchsenleisten mit langen Pins oder die Buchsenleisten mit kurzen
Pins verwenden.
Um ein Bewegen der Pins während des Lötvorgangs zu vermeiden, wird empfohlen,
die Stiftleisten – wie unten Abgebildet – in einem Breadboard zu platzieren.
Die Lange Seite der Stifte sollte dabei nach unten im Breadboard sitzen.

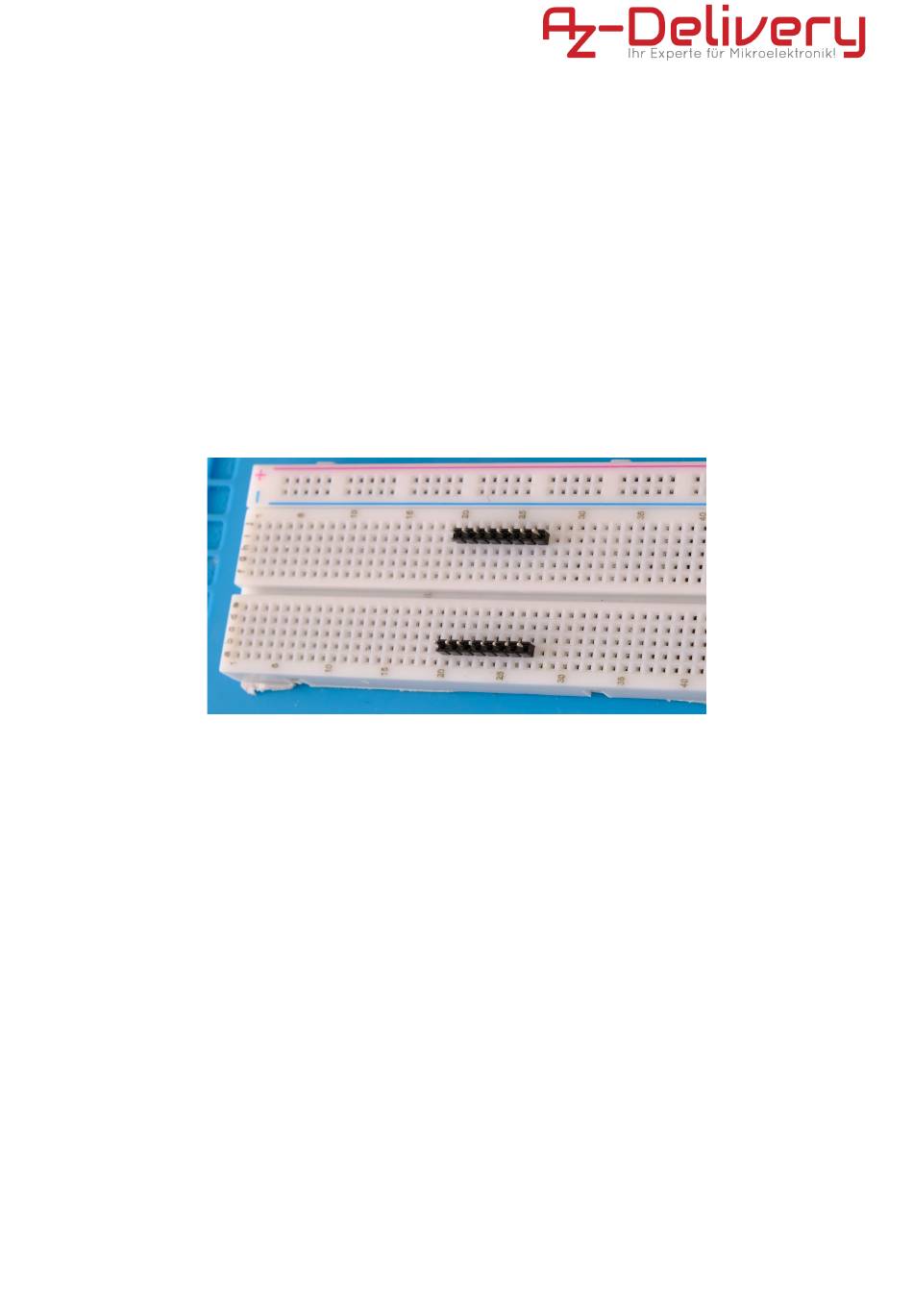

fig. 6.1.1 - Breadboard mit Stiftleisten
Platzieren Sie das D1 mini Modul mit dem ESP8266MOD Chip nach oben über die
Stiftleisten, so dass die kurzen Pins durch die dafür vorgesehenen Öffnungen ragen.
23
