Betriebsanleitung ​ D 1 mini
3.2. CH340
Der CH340 IC ist ein weit verbreiteter USB zu Seriell Konverter mit TTL und UART
Kompatibilität. Er dient als günstige und zuverlässige Programmierschnittstelle und
ist in vielen IoT-Geräten sowie in alltäglicher Hardware wie Kaffeemaschinen,
Barcodescannern, Kinderspielzeugen oder auch Fahrzeugen zu finden.

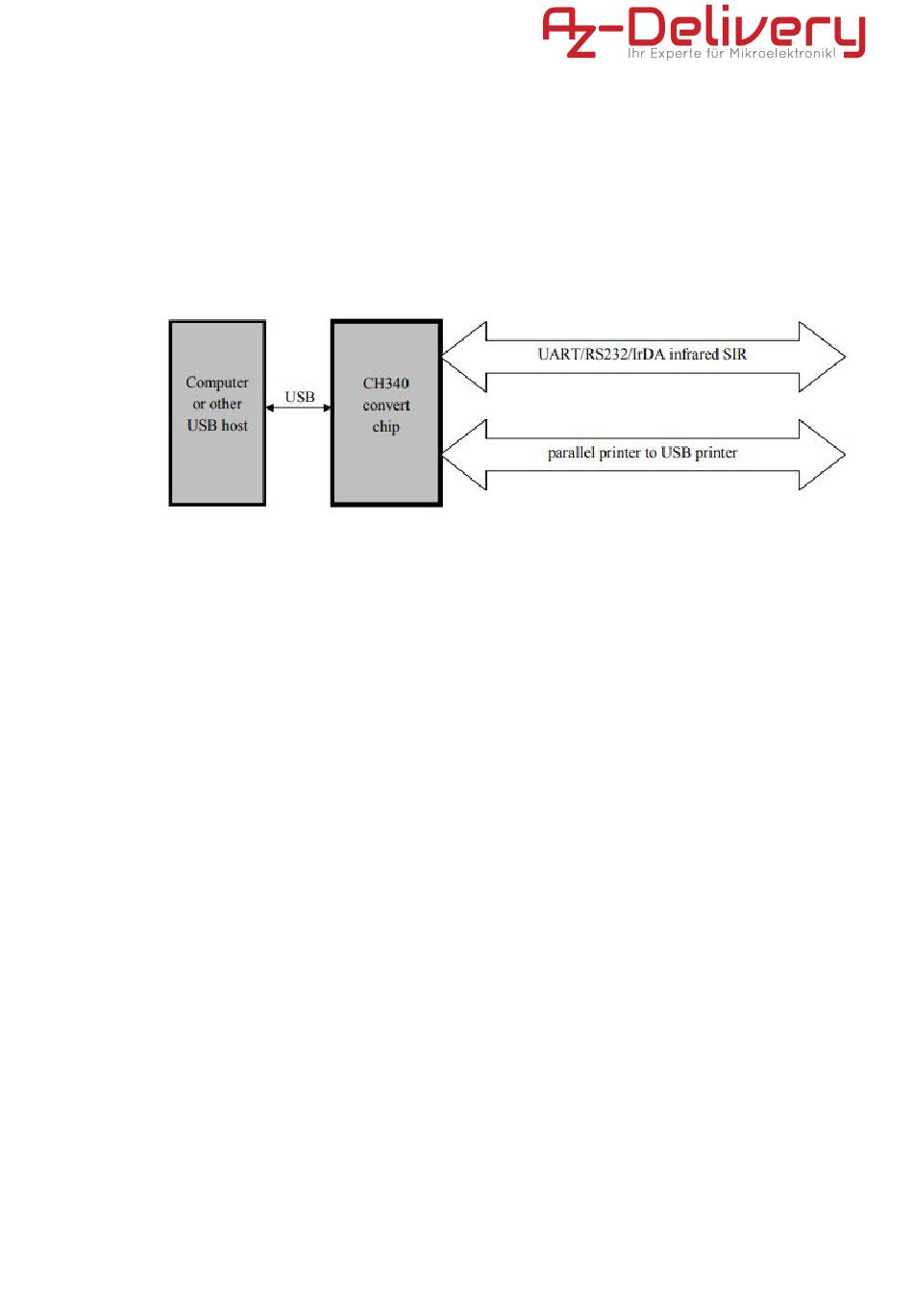

fig 3.2.1 - CH340G - Funktionsweise
3.3.

Bedienschnittstelle

Die Bedienschnittstelle ist abhängig von der verwendeten Programmierumgebung.
Eine Verwendung mit der Arduino IDE oder Eclipse sind möglich. In Kapitel 6.2.3.
finden Sie eine Installationsanleitung für die Arduino IDE.
3.4.

Bedienfelder

Der AZ-Delivery D1 mini bietet nur einen einzelnen Taster zur Bedienung an. Das
drücken des Tasters löst einen Reset des ESP8266-MOD aus, indem Pin 1 'RST' auf
'LOW' gezogen wird.
3.5. Erläuterung der visuellen Signale
Visuelle Signale können über eine LED ausgegeben werden. Diese ist mit dem Pin
GPIO2 des ESP8266-MOD verbunden.
