- Seite 1 Willkommen! Vielen Dank, dass sie sich für unsere D1 Mini Dual-Basis-Abschirmung von AZ-Delivery entschieden haben. In den nachfolgenden Seiten werden wir Ihnen erklären wie Sie das Gerät einrichten und nutzen können. Viel Spaß!
- Seite 2 Anwendungsbereiche Die Produkte sind für die Unterstützung und Montage von elektronischen Komponenten und Schaltungen vorgesehen. Erforderliche Kentnisse und Fähigkeiten Die Verwendung dieser Produkte erfordert grundlegende Kenntnisse in Elektrotechnik und der Handhabung elektronischer Bauteile. Nutzer sollten in der Lage sein, die Produkte korrekt zu installieren und die notwendigen Sicherheitsvorkehrungen zu treffen.
- Seite 4 Inhaltsverzeichnis Einführung in den ESP8266 und das D1 Mini Modul........3 Einführung in die Dual-Basis-Abschirmung...........4 Anlöten der Abschirmung................5 Verbindung der Abschirmung mit anderen Modulen........6 - 2 -...
- Seite 5 Netzwerkprotokolle, wie Wi-Fi, TCP, UDP, HTTP, DNS, etc. Das AZ-Delivery D1 Mini-Modul ist ein Entwicklungs-Board, das auf dem ESP8266-Chip basiert. Es hat 11 digitale Ein-/Ausgangspins und einen analogen E-Pin. Alle digitalen E/A-Pins sind durch Software Interrupt-, PWM-, I2C- und 1-Draht-fähig. Die analoge Eingangsspannung liegt zwischen 0V und 3,3V DC.

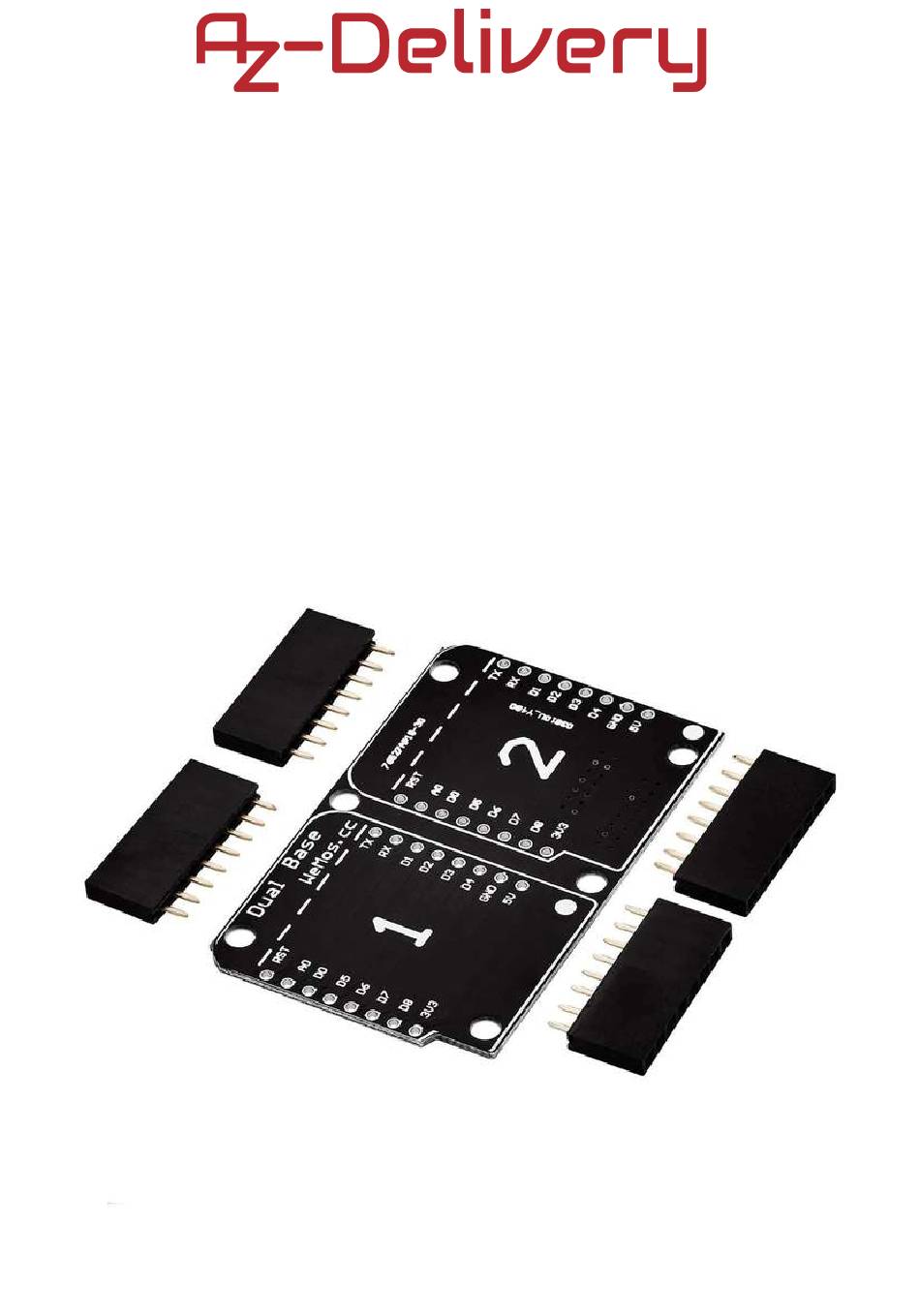

- Seite 6 Einführung in die Dual-base-Abschirmung Die D1 Mini Dual-Basis-Abschirmung ermöglicht es, Abschirmungen an das D1 Mini-Modul anzuschließen, ohne sie darauf stapeln zu müssen. Sie verdoppelt die Eingänge, Ausgänge und die Stromversorgung. Hinweis: Alle Ein- und Ausgänge sind nur für 3.3V DC ausgelegt! Die Abschirmung des D1 Mini Dual-Basis wurde designt, dass verschiedene Boards des D1 Mini-Moduls nebeneinander statt übereinander angebracht...
- Seite 7 Anlöten der Abschirmung Die D1 Mini Dual-Basis-Abschirmung wird unverlötet mit vier 8-poligen Stiftleisten geliefert. Vor der Verwendung der Abschirmung sollten die Stiftleisten, wie auf dem folgenden Bild gezeigt, verlötet werden: Auf der D1 Mini Dual-Basisabschirmung sind Pin-Namen aufgedruckt, um die Verbindungsrichtung mit anderen Abschirmungen oder dem D1 Mini- Modul erkennen zu können.
- Seite 8 Verbindung der Abschirmung mit anderen Modulen Die Verbindung der Abschirmung mit dem D1 Mini-Modul und anderer Abschirmungen ist so einfach wie das Einstecken eines Moduls oder einer Abschirmung in die Dual-Basis-Abschirmung, wie unten abgebildet: Auf dieser Abbildung ist das D1-Mini-Modul über die D1-Mini-Dual-Basis- Abschirmung mit der Abschirmung des D1-Mini-Relais verbunden.
