AZ-Delivery KY-021 Bedienungsanleitung
Mini-reedsensormodul
Verwandte Anleitungen für AZ-Delivery KY-021
Inhaltszusammenfassung für AZ-Delivery KY-021

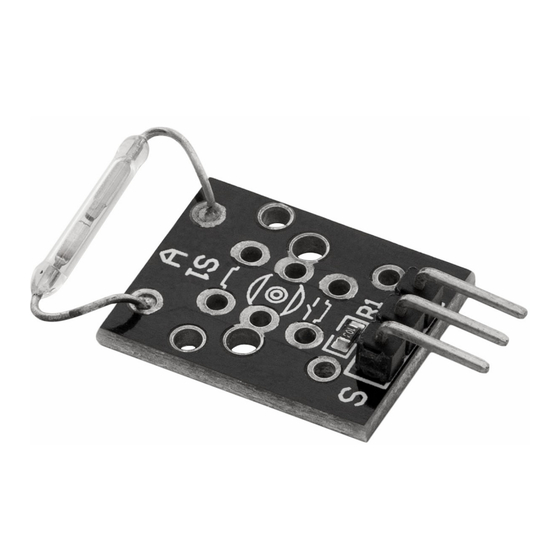

- Seite 1 Willkommen! Vielen Dank, dass Sie sich für unser AZ-Delivery KY-021 Mini-Reedsensor- Modul entschieden haben. Auf den folgenden Seiten erfahren Sie, wie Sie dieses praktische Gerät verwenden und einrichten. Viel Spaß!
- Seite 2 Anwendungsbereiche Die Produkte sind für die Unterstützung und Montage von elektronischen Komponenten und Schaltungen vorgesehen. Erforderliche Kentnisse und Fähigkeiten Die Verwendung dieser Produkte erfordert grundlegende Kenntnisse in Elektrotechnik und der Handhabung elektronischer Bauteile. Nutzer sollten in der Lage sein, die Produkte korrekt zu installieren und die notwendigen Sicherheitsvorkehrungen zu treffen.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ........................3 Spezifikation.........................4 Die Pinbelegung ......................4 Einrichten der Arduino IDE..................5 Wie Sie den Raspberry Pi und Python einrichten..........9 Verbinden des Moduls mit dem Atmega328p ............. 10 Beispiel Skizze ......................11 Verbinden des Moduls mit dem Raspberry Pi............12 Python-Skript ......................13 - 2 -... -
Seite 5: Einführung
Schalter geschlossen wird und Strom fließen kann. Da es sich um einen einfachen Schalter handelt, kann das KY-021 Modul mit jeder Spannung betrieben werden. Der Ausgang des KY-021 Moduls ist digital, was bedeutet, dass es mit Atmega328p und Raspberry Pi verwendet... - Seite 6 werden kann. - 4 -...
-
Seite 7: Spezifikation
" Betriebsspannung: von 3,3V bis 5V DC " Ausgang: digital, mit hoher Empfindlichkeit " Abmessungen: 15 x 19mm [0.6 x 0.75in] Die Pinbelegung Das Mini-Reedsensormodul KY-021 hat drei Pins. Die Pinbelegung ist in der folgenden Abbildung dargestellt: - 5 -... - Seite 8 So richten Sie die Arduino IDE ein Wenn die Arduino IDE nicht installiert ist, folgen Sie dem Link und laden Sie die Installationsdatei für das Betriebssystem Ihrer Wahl herunter. Windows-Benutzer doppelklicken auf die heruntergeladene .exe-Datei und folgen den Anweisungen im Installationsfenster. - 6 -...
- Seite 9 Für Linux-Benutzer laden Sie eine Datei mit der Erweiterung .tar.xz herunter, die Sie entpacken müssen. Nach dem Entpacken wechseln Sie in das entpackte Verzeichnis und öffnen das Terminal in diesem Verzeichnis. Es müssen zwei .sh-Skripte ausgeführt werden, das erste heißt arduino- linux-setup.sh und das zweite heißt install.sh.
- Seite 10 Auf fast allen Betriebssystemen ist ein Texteditor vorinstalliert (z.B. Windows mit Notepad, Linux Ubuntu mit Gedit, Linux Raspbian mit Leafpad, usw.). Alle diese Texteditoren sind für den Zweck dieses eBooks vollkommen ausreichend. Als nächstes müssen Sie überprüfen, ob Ihr PC ein Atmega328p-Board erkennen kann.
- Seite 11 Wenn die Arduino IDE unter Windows verwendet wird, lauten die Portnamen wie folgt: Für Linux-Benutzer lautet der Portname zum Beispiel /dev/ttyUSBx, wobei steht für eine ganzzahlige Zahl zwischen 0 und 9. - 9 -...
-
Seite 12: Wie Sie Den Raspberry Pi Und Python Einrichten
Wie Sie den Raspberry Pi und Python einrichten Auf dem Raspberry Pi muss zunächst das Betriebssystem installiert werden, dann muss alles so eingerichtet werden, dass er im Headless-Modus verwendet werden kann. Headless-Modus ermöglicht eine Fernverbindung mit dem Raspberry Pi, ohne dass ein PC-Bildschirm, eine Maus oder eine Tastatur benötigt wird. -
Seite 13: Verbinden Des Moduls Mit Dem Atmega328P
Verbinden des Moduls mit dem Atmega328p Verbinden Sie das KY-021 Modul mit dem Atmega328p wie auf dem folgenden Anschlussplan dargestellt: KY-021 Stift >Mc-Pin > Blaues Kabel - (GND) > Schwarzer Draht Mittlerer Stift (VCC) > Rotes Kabel - 11 -... -
Seite 14: Beispiel Skizzieren
Beispiel skizzieren #define REED_PIN 2 void setup() { pinMode(REED_PIN, INPUT); pinMode(LED_BUILTIN, OUTPUT); void loop() { uint8_t reed = digitalRead(REED_PIN); (reed == 1) { digitalWrite(LED_BUILTIN, LOW); sonst digitalWrite(LED_BUILTIN, HIGH); delay(500); // Für bessere Lesbarkeit - 12 -... -
Seite 15: Verbinden Des Moduls Mit Dem Raspberry Pi
Verbinden des Moduls mit dem Raspberry Pi Verbinden Sie das KY-021 Modul mit dem Raspberry Pi wie auf dem folgenden Anschlussplan dargestellt: KY-021 Stift > Himbeere Pi-Pin > GPIO23 [Pin 16] Blaues Kabel Mittlerer Stift (VCC) > [Pin 17] Rotes... - Seite 16 Draht - 14 -...
-
Seite 17: Python-Skript
Python-Skript import RPi.GPIO GPIO from time import sleep GPIO.setmode(GPIO.BCM) GPIO.setwarnings(False) # Pin-Einstellung für das Modul Reed_PIN GPIO.setup(Reed_PIN, GPIO.IN) print('[Drücken Sie CTRL + C, um das Skript zu beenden!]') try: # Hauptprogrammschleife while True: if not GPIO.input(Reed_PIN): print('Magnet erkannt') sonst: print('Kein Magnet') sleep(0.5) # Eine halbe Sekunde... - Seite 18 Speichern Sie das Skript unter dem Namen MiniReed.py. Um das Skript auszuführen, öffnen Sie das Terminal in dem Verzeichnis, in dem das Skript gespeichert ist, und führen Sie den folgenden Befehl aus: python3 MiniReed.py Das Ergebnis sollte wie die Ausgabe auf dem folgenden Bild aussehen: Um das Skript anzuhalten, drücken Sie STRG + C auf der Tastatur.
- Seite 19 Sie mit Hilfe vieler Beispielskripte und anderer Anleitungen tun, die Sie im Internet finden können. Wenn Sie auf der Suche nach hochwertiger Mikroelektronik und Zubehör sind, sind Sie bei der AZ-Delivery Vertriebs GmbH an der richtigen Adresse. Sie erhalten zahlreiche Anwendungsbeispiele, vollständige...
