- Seite 1 Willkommen! Vielen Dank, dass Sie sich für unser AZ-Delivery Mini PCM2704 USB- Soundkartenmodul entschieden haben. Auf den folgenden Seiten erfahren Sie, wie Sie dieses praktische Gerät verwenden und einrichten können. Viel Spaß!
-
Seite 2: Anwendungsbereiche
Anwendungsbereiche Bildung und Lehre: Einsatz in Schulen, Hochschulen und Ausbildungseinrichtungen zur Vermittlung von Grundlagen der Elektronik, Programmierung und eingebetteten Systemen. Forschung und Entwicklung: Verwendung in Forschungs- und Ent- wicklungsprojekten zur Erstellung von Prototypen und Experimenten in den Bereichen Elektronik und Informatik. Prototypen- entwicklung: Einsatz in der Entwicklung und Erprobung neuer elektronischer Schaltungen und Geräte. - Seite 3 Anforderungen der RoHS-Richtlinie (2011/65/EU) entspricht und keine gefährlichen Stoffe in über den Grenzwerten zulässigen Mengen enthält, können dennoch Rückstände vorhanden sein. Beachten Sie die folgenden Sicherheitshinweise, um chemische Gefährdungen zu vermeiden: Achtung: Beim Löten können Dämpfe entstehen, die gesundheitsschädlich sein können. Hin- weis: Verwenden Sie einen Lötdampfabsauger oder arbeiten Sie in einem gut belüfteten Bereich.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung .........................3 Spezifikationen ......................4 Eigenschaften ......................5 Steckverbinder......................6 Arbeitsweise......................8 - 2 -... -
Seite 5: Einführung

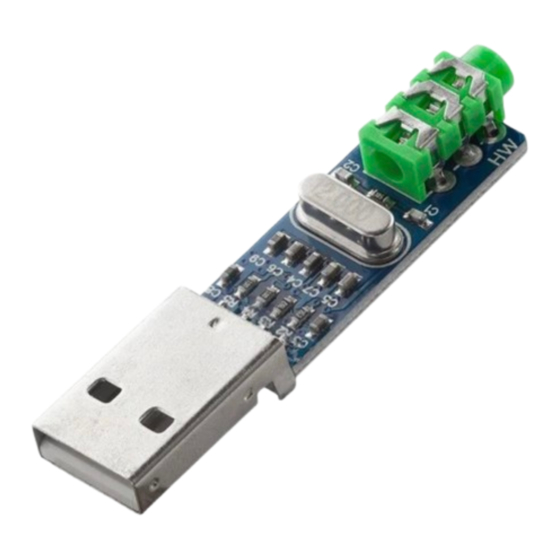

Einführung Das PCM2704 USB-Modul ist ein Stereo-Audio-DAC (Digital Audio Converter) mit USB-Schnittstelle. Im Grunde ist das Modul eine voll funktionsfähige Soundkarte für den PC. Es basiert auf dem PCM2704 Chip verfügt über einen Kopfhörerausgang, Line-Level- Signalausgang verwendet werden kann, genau wie andere Line-Ausgänge an integrierten oder externen Audiogeräten für den PC. -
Seite 6: Spezifikationen
Spezifikationen Betriebsspannung 5V (USB-Stromversorgung) Ausgangsleistung des Kopfhörers 12mW Impedanz des Kopfhörers 32Ω Verzerrung: THD+N 0,006% (RL>10 kΩ) Verzerrung: THD+N 0,025% (RL=32 Ω) Signal-Rausch-Verhältnis 98 dB Dynamischer Bereich 98 dB USB-Unterstützung Abtastrate 16BIT/32-48KHZ Abmessungen 53x12x8(2x0.4x0.3in) Die Ausgangsbuchse des Moduls kann mit einem Kopfhörer mit einer Standardimpedanz von 32 Ohm oder mit einem Verbindungskabel verwendet werden, das ein Ausgangssignal mit Line-Pegel in einen anderen Lautsprecherverstärker einspeist. -
Seite 7: Eigenschaften
Eigenschaften • On-Chip USB-Schnittstelle: – Kein spezieller Gerätetreiber erforderlich – Mit Full-Speed-Transceivern – Vollständig konform mit der USB 1.1-Spezifikation • Abtastrate: 32, 44.1, 48kHz • On-Chip-Taktgenerator mit einer 12MHz-Taktquelle • Einzelne Stromversorgung: – Bus-gespeist: 5V, typisch (VBUS) – Eigenstromversorgung: 3,3V, typisch •... -
Seite 8: Steckverbinder
Steckverbinder Das Modul hat zwei Anschlüsse. Die Anschlüsse sind in der folgenden Abbildung dargestellt: HINWEIS: Der On-Board-Chip verfügt über einen digitalen SP/DIF- Signalausgang. Sie erhalten ihn, indem Sie vorsichtig einen dünnen Draht an DOUT (Pin 5) anlöten. Es werden zwei Drähte benötigt, einer für ein SP/DIF-Signal (von Pin 5 zum externen Anschluss) und einer ist mit Masse verbunden. - Seite 9 Schematisch Der folgende Schaltplan ist eine grundlegende Schaltungsdarstellung, die auf dem PCM2704 Chip basiert: - 7 -...
-
Seite 10: Arbeitsweise
Arbeitsweise Steuerdaten und Audiodaten werden über D+ (Pin 9) und D- (Pin 8) an das PCM2704 übertragen. D+ sollte mit einem 1,5kΩ (±5%) Widerstand nach oben gezogen werden. Sowohl für die USB- als auch für die Audiofunktionen benötigt das PCM2704 einen 12MHz-Takt, der vom eingebauten Oszillator mit einem 12MHz-Quarzresonator erzeugt werden kann. - Seite 11 Das können Sie mit Hilfe vieler Beispielskripte und anderer Anleitungen tun, die Sie im Internet finden können. Wenn Sie auf der Suche nach hochwertiger Mikroelektronik und Zubehör sind, sind Sie bei der AZ-Delivery Vertriebs GmbH an der richtigen Adresse. Sie erhalten zahlreiche Anwendungsbeispiele, vollständige...
