Betriebsanleitung ​ D 1 mini

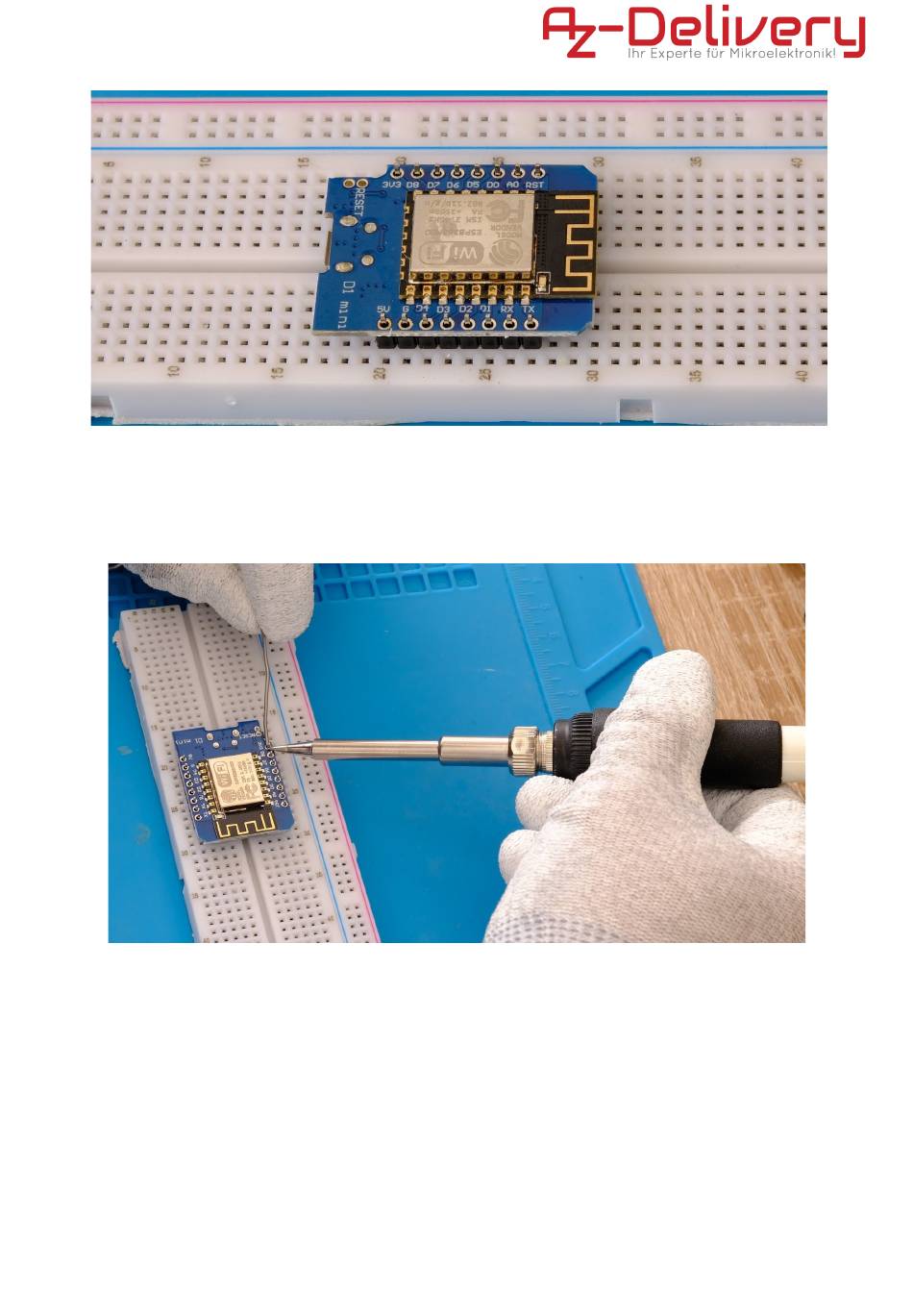

fig. 6.1.2 - Uberseite des D1 Mini auf Stiftleisten
Stellen Sie beim Lötvorgang sicher, dass Sie sowohl eine zuverlässige mechanische
als auch eine elektrisch leitfähige Verbindung schaffen.
fig 6.1.3 - Der Lötvorgang
Bei der Verwendung der Buchsenleisten (entweder mit langen oder kurzen Pins)
können Sie die Buchsenleiste auf die Stiftleisten im Breadboard setzen, um die
Positionierung beim Lötvorgang zu vereinfachen.
