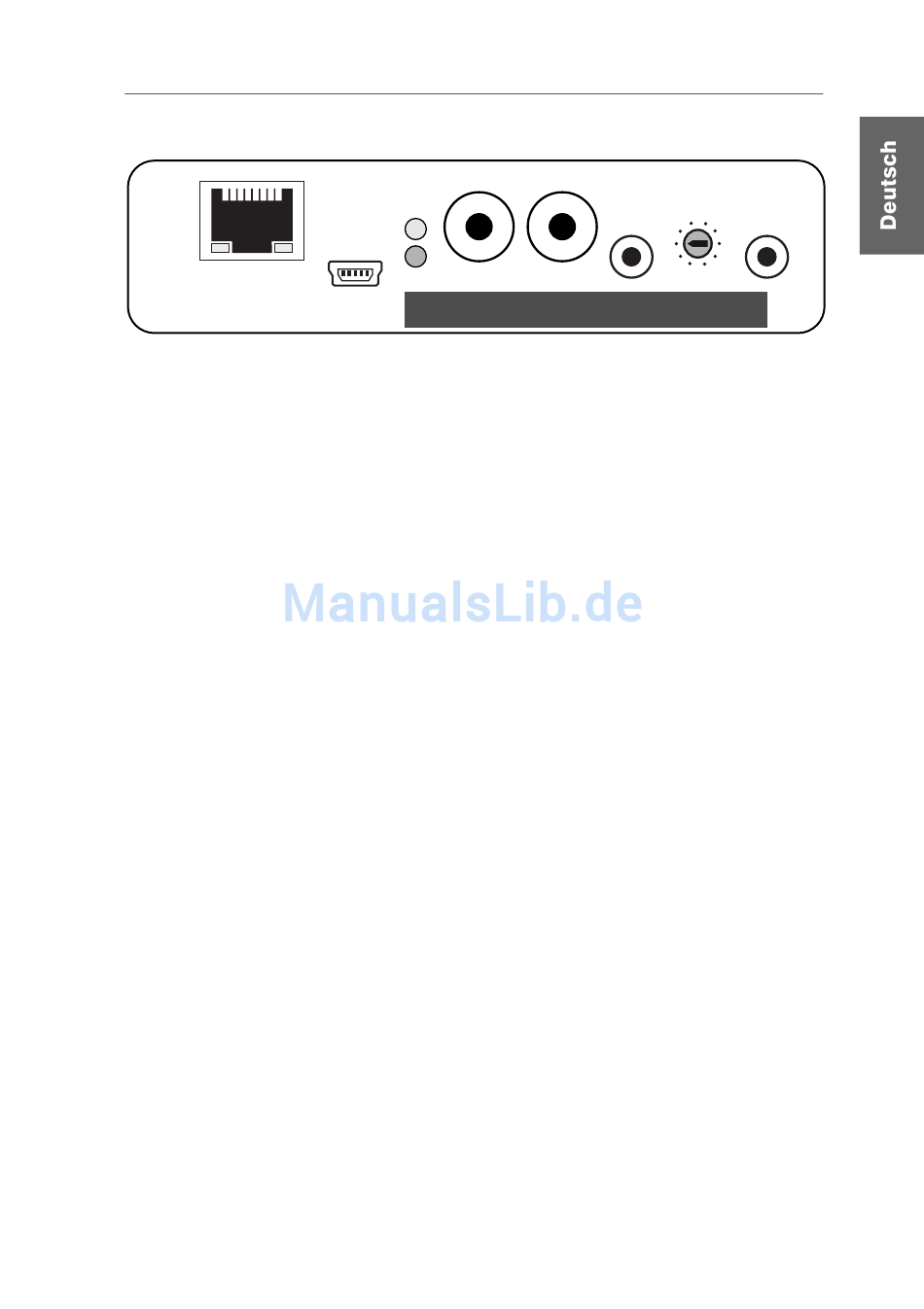

Anschluss eines Signal-Extenders am Arbeitsplatz

Trans.
Stecken Sie den RJ45-Stecker des als Zubehör erhältlichen Twisted-Pair-
Trans:
Kabels ein. Das andere Ende des Kabels ist mit der Schnittstelle
Extenders am Arbeitsplatz zu verbinden.
Verbinden Sie die SPDIF-In-Schnittstelle des Rechners mit dieser
Digital Audio – Out:
Schnittstelle. Verwenden Sie hierzu ein Cinch (RCA)-Audiokabel.
Verbinden Sie die SPDIF-Out-Schnittstelle des Rechners mit dieser
Digital Audio – In:
Schnittstelle. Verwenden Sie ein optionales Cinch (RCA)-Audiokabel.
Schließen Sie das Mikrofon des Arbeitsplatzes oder Line-Out-Quelle
Line In/Micro In:
an diese Schnittstelle an.
Line Out/Speaker: Schließen Sie die Lautsprecher des Arbeitsplatzes oder ein Headset
an diese Schnittstelle an.
Power: Schließen Sie das Tischnetzteil an diese Schnittstelle an.
Digital Audio
Audio
Service
Power Out
Audio-Transceiver-CAT
Line In/
2 3
Micro In
1 4
0 5
9 6
8 7
In
Trans.
Audio-Transceiver-CAT · 4
Installation
Line Out/
Speaker
des Signal-
