9.1.1. Pumpe austauschen
!
Hinweis
Die Anlage muss drucklos sein und die Spannungsversorgung unterbrochen
sein.
1.
Rohrleitungen am Pumpenein- und Ausgang abklemmen.
2.
CO2 Filtern von Pumpenkopf und Grundblech lösen.
3.
Befestigungsschrauben und Spannschraube des Elektromotors lösen.
4x Pumpenbefestigung
Schrauben
(verdeckt)
4.
Befestigungsschrauben der Spannbuchse herausdrehen, Spannbuchse entlasten
und mit Riemenscheibe abziehen und Keilriemen entfernen.
5.

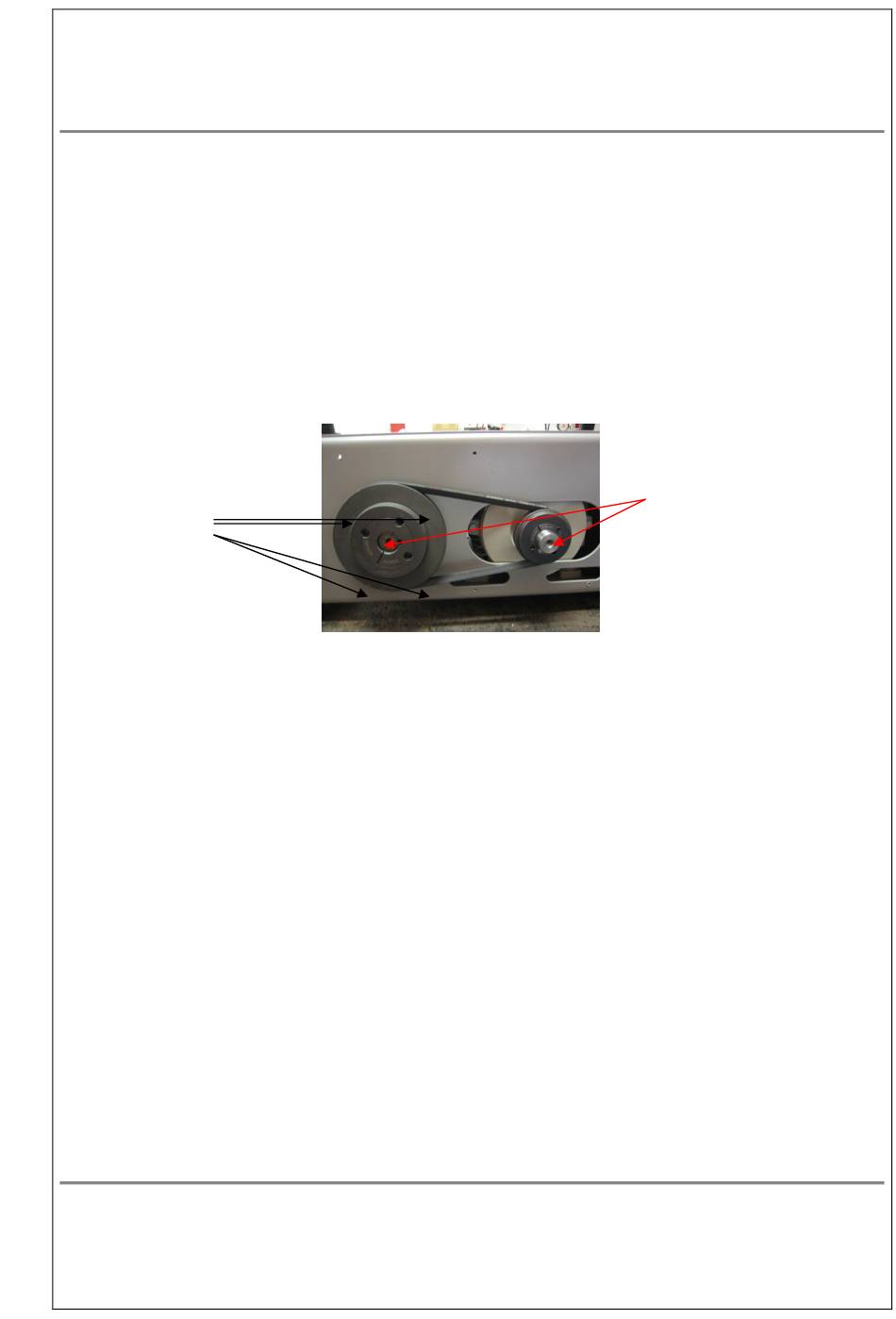

Die vier Befestigungsschrauben der Pumpe unterhalb der großen Keilriemenscheibe
entfernen und Pumpe abnehmen.
6.
Einschraubverschraubungen an der Pumpe entfernen und in die neue Pumpe mit
Gewindeabdichtmittel einschrauben.
7.
Neue Pumpe auf das Gehäuse aufsetzen und befestigen
8.
Rohrleitungen wieder befestigen.
9.
Riemenscheibe mit Spannbuchse montieren und ausrichten.
10.
Keilriemen auflegen und spannen (siehe Kapitel 8, Wartung).
11.
Auf korrekten Ölstand achten und einen Prüflauf der Pumpe vornehmen.
9.1.2. Ventile austauschen
Stopfen (2) mit Ringschlüssel herausschrauben, die darunter liegenden Ventile
herausnehmen und durch neue ersetzen. Stopfen nach Einbau mit 75 Nm anziehen.
Beim Zusammenbau Einbauanordnung beachten.
