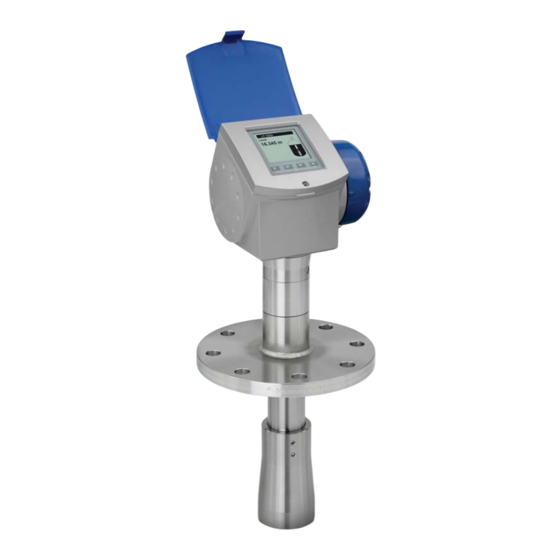

KROHNE OPTIWAVE 7300 C Handbuch
Berührungsloses (fmcw) radar-füllstandmessgerät für anwendungen mit flüssigkeiten
Vorschau ausblenden
Andere Handbücher für OPTIWAVE 7300 C:
- Handbuch (144 Seiten) ,
- Technisches handbuch (52 Seiten) ,
- Schnellstartanleitung (36 Seiten)
Verwandte Anleitungen für KROHNE OPTIWAVE 7300 C
Inhaltszusammenfassung für KROHNE OPTIWAVE 7300 C
- Seite 1 OPTIWAVE 7300 C Handbuch Berührungsloses (FMCW) Radar-Füllstandmessgerät für Anwendungen mit Flüssigkeiten Zusatzanleitung für ATEX-Anwendungen...
- Seite 2 Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH & Co. KG, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2008 by KROHNE Messtechnik GmbH & Co.KG - Ludwig-Krohne-Straße 5 - 47058 Duisburg www.krohne.com 11/2008 • 4000320002 - AD ATEX OPTIWAVE 7300 R04 de...
-
Seite 3: Inhaltsverzeichnis
INHALT OPTIWAVE 7300 C Allgemeine Sicherheitsinformationen .......... 5 1.1 Geltungsbereich des Dokuments ................ 5 1.2 Gerätebeschreibung .................... 6 1.3 Standards und Zulassungen ................7 1.4 Gerätekategorien ....................8 1.5 ATEX-Typenschilder..................... 9 Installation................... 11 2.1 Vorsichtsmaßnahmen ..................11 2.1.1 Allgemeine Hinweise ....................11 2.1.2... - Seite 4 5.3 Rückgabe des Geräts an den Hersteller ............27 5.3.1 Allgemeine Informationen..................27 5.3.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts........28 Zulassungszertifikat..............29 ATEX Zone 2................. 34 KROHNE Messtechnik Produktübersicht ........36 www.krohne.com 11/2008 • 4000320002 - AD ATEX OPTIWAVE 7300 R04 de...
-
Seite 5: Allgemeine Sicherheitsinformationen
Füllstandmessgeräts. Bezüglich aller anderen Daten verwenden Sie bitte das Quick Start und das Handbuch. Falls Sie nicht über diese Dokumente verfügen sollten, wenden Sie sich bitte an die nächste KROHNE-Niederlassung oder laden sie von der KROHNE-Website unter www.krohne.com herunter. INFORMATION! Die Informationen in dieser Anleitung beinhalten nur die für den Explosionsschutz geltenden... -
Seite 6: Gerätebeschreibung
ALLGEMEINE SICHERHEITSINFORMATIONEN OPTIWAVE 7300 C 1.2 Gerätebeschreibung Dieses Gerät ist ein 2-Leiter-Füllstandmessgerät, das mit der FMCW (Frequency-Modulated Continuous Wave) Radartechnologie ausgestattet ist.Es misst misst den Füllstand, das Volumen, den Abstand zur Oberfläche und die Reflexion von Flüssigkeiten, Pasten, Schlämmen und Feststoffen, Granulaten und Pulvern. -
Seite 7: Standards Und Zulassungen
ALLGEMEINE SICHERHEITSINFORMATIONEN OPTIWAVE 7300 C 1.3 Standards und Zulassungen GEFAHR! In Übereinstimmung mit der Europäischen Richtlinie 94/9/EC (ATEX 100a) erfüllt die ATEX- Ausführung des in dieser Zusatzanleitung beschriebenen Geräts die Europäischen Normen EN 60079-0:2006, EN 60079-1:2007, EN 60079-11:2007, EN 61241-0:2006, EN 61241-1:2004, EN 61241-11:2006, EN 60079-26:2007 und EN 60079-15:2003. -
Seite 8: Gerätekategorien
ALLGEMEINE SICHERHEITSINFORMATIONEN OPTIWAVE 7300 C 1.4 Gerätekategorien Dieses Gerät eignet sich für die Verwendung in explosionsgefährdeten Bereichen aller brennbaren Stoffe der Gasgruppen IIA, IIB und IIC. Es ist für Anwendungen bestimmt, die Ausrüstung der Kategorie 1 G (Gase, Dämpfe oder Dunst), 1 D (Staub), 1/2 G, 1/2 D, 2 G oder 2 D erfordern, wenn es mit den entsprechenden Ex ia-Optionen ausgestattet ist. -
Seite 9: Atex-Typenschilder
ALLGEMEINE SICHERHEITSINFORMATIONEN OPTIWAVE 7300 C 1.5 ATEX-Typenschilder Ex ia-Typenschild Abbildung 1-1: Ex d[ia]-Typenschild Abbildung 1-2: Code der ATEX-Zertifizierungsbehörde. Siehe auch Temperaturklassen. Gerätekategorien Typen des Geräteschutzes einschließlich zugelassener Gasgruppen (IIA, IIB oder IIC) und Temperaturklassen für ge- fährdete Bereiche und maximale Oberflächentemperatur (Siehe Zertifikat) Daten des eigensicheren Kreises Maximale Spannung gemäß... - Seite 10 ALLGEMEINE SICHERHEITSINFORMATIONEN OPTIWAVE 7300 C Ex nA-Typenschild Abbildung 1-3: Gerätekategorien, Typen des Geräteschutzes einschließlich zugelassener Gasgruppen (II) und Temperaturklassen für gefährdete Bereiche und maximale Oberflächentemperatur (Siehe Zertifikat) Maximale Spannung gemäß EN 60079-0 Typ und Größe der Kabeleinführung (Aluminiumgehäuse: M26 x 1,5, M20 x 1,5, ½NPT oder G½; Edelstahlgehäuse: M25 x 1,5, M20 x 1,5, ½NPT oder G½)
-
Seite 11: Installation
INSTALLATION OPTIWAVE 7300 C 2.1 Vorsichtsmaßnahmen 2.1.1 Allgemeine Hinweise WARNUNG! Wenn Sie das Gerät installieren halten Sie sich bitte an die Bedingungen in der EC- Baumusterzulassung. Diese Bedingungen beinhalten: Die Sonderbedingungen zur sicheren Verwendung. • Die grundlegenden Gesundheits- und Sicherheitsanforderungen. -
Seite 12: Sonderbedingungen
INSTALLATION OPTIWAVE 7300 C Gefahr elektrostatischer Entladung (ESD): Sonnenschutz Abbildung 2-1: Sonnenschutz 2.1.3 Sonderbedingungen WARNUNG! Aluminiumgehäuse: In explosionsgefährdeten Bereichen könnte dies eine mögliche Zündquelle sein. Das Gehäuse besteht entweder aus einer Aluminiumlegierung oder aus Edelstahl. Wenn das Gerät ein Gehäuse aus Aluminiumlegierung besitzt, stellen Sie bitte sicher, dass keine Gegenstände aus Eisen/Stahl gegen das Gerät stoßen bzw. -
Seite 13: Optionales Reinigungssystem
INSTALLATION OPTIWAVE 7300 C 2.1.4 Optionales Reinigungssystem Optionales Reinigungssystem Abbildung 2-2: NPTF ¼-Reinigungsanschluss (optional) INFORMATION! Wenn mit dem Gerät mitgeliefert, ist der Reinigungsanschluss mit einer NPTF -Schraube ¼ verschlossen und ist mindestens 3 Gewindegänge eingeschraubt. ½ Anschluss und Betrieb des Reinigungsanschlusses liegen in der Verantwortlichkeit des Betreibers. -
Seite 14: Betriebsbedingungen
INSTALLATION OPTIWAVE 7300 C 2.2 Betriebsbedingungen Die zulässige Umgebungstemperatur und die entsprechende Flanschtemperatur für das Gerät hängt von der auf dem Typenschild angegebenen ATEX-Gerätekategorie und den Temperaturklassen ab. 2.2.1 Umgebungs- und Flanschtemperatur Die ATEX-Gerätekategorie und die Temperaturklasse geben die Umgebungstemperatur und die damit in Verbindung stehenden Flanschtemperaturbereiche für das Gerät an. -
Seite 15: Maximale Oberflächentemperatur Des Gehäuses
INSTALLATION OPTIWAVE 7300 C Umgebungstemperatur Flanschtemperatur Temperaturklasse [°C] [°F] [°C] [°F] -40…+70 -40…+158 -40…+150 -40…+302 -40…+65 -40…+149 -40…+180 -40…+356 -40…+60 -40…+140 -40…+200 -40…+392 -50°C/-58°F bei Verwendung einer EPDM-Dichtung Gerätekategorie II 1 D (nur Ex ia-Geräte), II 1/2 D und II 2 D... -
Seite 16: Prozessdruck
INSTALLATION OPTIWAVE 7300 C Gerätekategorie II 3 G Max. Umgebungstemperatur Max. Flanschtemperatur Max. Oberflächentemperatur °C °F °C °F °C °F +142 +176 +176 +169 +100 +212 +203 +169 +110 +230 +207 +158 +135 +275 +207 +151 +150 +302 +207 +135... -
Seite 17: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7300 C 3.1 Allgemeine Hinweise WARNUNG! Schalten Sie den Stromkreis ab. • Verwenden Sie die passenden Kabelverschraubungen für die Kabeleinführungsöffnungen im • Gehäuse (Aluminiumgehäuse: M26 x 1,5, M20 x 1,5, NPT oder G ; Edelstahlgehäuse: ½ ½... -
Seite 18: Schließen Des Anschlussraums
ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7300 C Erforderliche Zeit, um ein Ex d [ia]-zugelassenes Gerät energielos zu machen Erforderliche Zeit, um das Ex d [ia]-zugelassene Gerät energielos zu machen Temperaturklasse [Minuten] T4, T3, T2 Nicht erforderlich 3.2.2 Schließen des Anschlussraums WARNUNG! Ex d [ia]-Anwendungen: Halten Sie sich an nachfolgende Anweisungen: Schließen des Anschlussraumdeckels 2. -
Seite 19: Ex Ia-Geräte
ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7300 C 3.5 Ex ia-Geräte 3.5.1 Anschluss der elektrischen Leitungen INFORMATION! Kabeleinführungen werden auf Kundenwunsch mitgeliefert. Falls Sie die Kabeleinführungen • selbst bereitstellen, müssen diese der Schutzklasse IP≥6x (EN 60529) entsprechen. • Folgen Sie dem Verfahren für den elektrischen Anschluss im Handbuch. -
Seite 20: Elektrisches Anschlussschema
ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7300 C 3.5.3 Elektrisches Anschlussschema Elektrisches Anschlussschema für Ex i-zugelassene Geräte Abbildung 3-2: Eigensichere Spannungsversorgung (Verwenden Sie eine zweite Spannungsversorgung für den optionalen 2. Strom- ausgang) Nicht-Ex-Zone Ex-Zone ® Widerstand für HART -Kommunikation www.krohne.com 11/2008 • 4000320002 - AD ATEX OPTIWAVE 7300 R04 de... -
Seite 21: Ex D [Ia]-Geräte
ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7300 C 3.6 Ex d [ia]-Geräte 3.6.1 Allgemeine Hinweise Ex d [ia]-zugelassene Geräte besitzen zwei getrennte Anschlussräume. Die Elektronik im Anschlussraum für die Elektronikeinheit ist Ex ia-zugelassen und der Klemmen-Anschlussraum ist Ex d-zugelassen. Anschlussräume von Ex d [ia]-zugelassenen Geräten Abbildung 3-3: Anschlussraum für die Elektronikeinheit (Ex ia) -
Seite 22: Versorgungsspannung
ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7300 C • Alle Ex d-zugelassenen Installationen müssen den Europäischen Normen EN 60079-1 entsprechen. Kabeleinführung • Schließen Sie das Gerät an ein Ex d-zugelassenes Leitungssystem an. • Installieren Sie die entsprechende Ex d-zugelassene Dichtungsvorrichtung. Sie muss neben dem Gehäuse montiert werden. -
Seite 23: Elektrisches Anschlussschema
ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7300 C 3.6.4 Elektrisches Anschlussschema VORSICHT! Stellen Sie sicher, dass Sie den Bürdenwiderstand an der positiven Seite anschließen. Elektrisches Anschlussschema für Ex d [ia]-zugelassene Geräte (mit galvanischer Trennung) Abbildung 3-4: Elektrisches Anschlussschema für Ex d [ia]-zugelassene Geräte (ohne galvanische Trennung) Abbildung 3-5: Galvanisch getrennte Spannungsversorgung (Verwenden Sie eine zweite Spannungsversorgung für den optionalen 2. -
Seite 24: Ex Na-Geräte
ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7300 C 3.7 Ex nA-Geräte 3.7.1 Anschluss der elektrischen Leitungen INFORMATION! Kabeleinführungen werden auf Kundenwunsch mitgeliefert. Falls Sie die Kabeleinführungen • selbst bereitstellen, müssen diese der Schutzklasse IP≥54x (EN 60529) entsprechen. • Folgen Sie dem Verfahren für den elektrischen Anschluss im Handbuch. -
Seite 25: Inbetriebnahme
INBETRIEBNAHME OPTIWAVE 7300 C WARNUNG! Sorgen Sie dafür, dass die elektrische Spannungsversorgung sicher ist. Führen Sie eine Inbetriebnahmeprüfung durch: • Sind die medienberührten Teile (Dichtung, Flansch und Antenne) dem Tankinhalt gegenüber korrosionsbeständig? • Stimmen die auf dem Typenschild angegebenen Informationen mit der Anwendung überein? •... -
Seite 26: Service
SERVICE OPTIWAVE 7300 C 5.1 Regelmäßige Wartung Es ist keine Wartung erforderlich. 5.2 Halten Sie das Gerät sauber WARNUNG! Sorgen Sie dafür, dass sich nicht mehr als 5 mm/0,2" Staub oben auf dem Gerät ansammeln. In explosionsgefährdeten Bereichen könnte dies eine mögliche Zündquelle sein. -
Seite 27: Rückgabe Des Geräts An Den Hersteller
SERVICE OPTIWAVE 7300 C 5.3 Rückgabe des Geräts an den Hersteller 5.3.1 Allgemeine Informationen Dieses Gerät wurde sorgfältig hergestellt und getestet. Bei Installation und Betrieb entsprechend dieser Betriebsanleitung werden keine Probleme mit dem Gerät auftreten. VORSICHT! Sollte es dennoch erforderlich sein, ein Gerät zum Zweck der Inspektion oder Reparatur zurückzugeben, so beachten Sie unbedingt folgende Punkte:... -
Seite 28: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts
SERVICE OPTIWAVE 7300 C 5.3.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts Firma: Adresse: Abteilung: Name: Tel.-Nr.: Fax-Nr.: Beiliegendes Messgerät, Typ: KROHNE Kommissions- oder Seriennummer: wurde mit folgender Flüssigkeit betrieben: Die Flüssigkeit ist: wassergefährdend giftig ätzend leicht entzündlich Daher haben wir überprüft, dass alle Hohlräume im Gerät frei von derartigen Produktrückständen sind. -
Seite 29: Zulassungszertifikat
ZULASSUNGSZERTIFIKAT OPTIWAVE 7300 C ATEX-Zertifikat, Seite 1 von 5 Abbildung 6-1: 11/2008 • 4000320002 - AD ATEX OPTIWAVE 7300 R04 de www.krohne.com... - Seite 30 ZULASSUNGSZERTIFIKAT OPTIWAVE 7300 C ATEX-Zertifikat, Seite 2 von 5 Abbildung 6-2: www.krohne.com 11/2008 • 4000320002 - AD ATEX OPTIWAVE 7300 R04 de...
- Seite 31 ZULASSUNGSZERTIFIKAT OPTIWAVE 7300 C ATEX-Zertifikat, Seite 3 von 5 Abbildung 6-3: 11/2008 • 4000320002 - AD ATEX OPTIWAVE 7300 R04 de www.krohne.com...
- Seite 32 ZULASSUNGSZERTIFIKAT OPTIWAVE 7300 C ATEX-Zertifikat, Seite 4 von 5 Abbildung 6-4: www.krohne.com 11/2008 • 4000320002 - AD ATEX OPTIWAVE 7300 R04 de...
- Seite 33 ZULASSUNGSZERTIFIKAT OPTIWAVE 7300 C ATEX-Zertifikat, Seite 5 von 5 Abbildung 6-5: 11/2008 • 4000320002 - AD ATEX OPTIWAVE 7300 R04 de www.krohne.com...
-
Seite 34: Atex Zone 2
ATEX ZONE 2 OPTIWAVE 7300 C Herstellererklärung für ATEX Zone 2 Abbildung 7-1: www.krohne.com 11/2008 • 4000320002 - AD ATEX OPTIWAVE 7300 R04 de... - Seite 35 ATEX ZONE 2 OPTIWAVE 7300 C 11/2008 • 4000320002 - AD ATEX OPTIWAVE 7300 R04 de www.krohne.com...
-
