Instalación

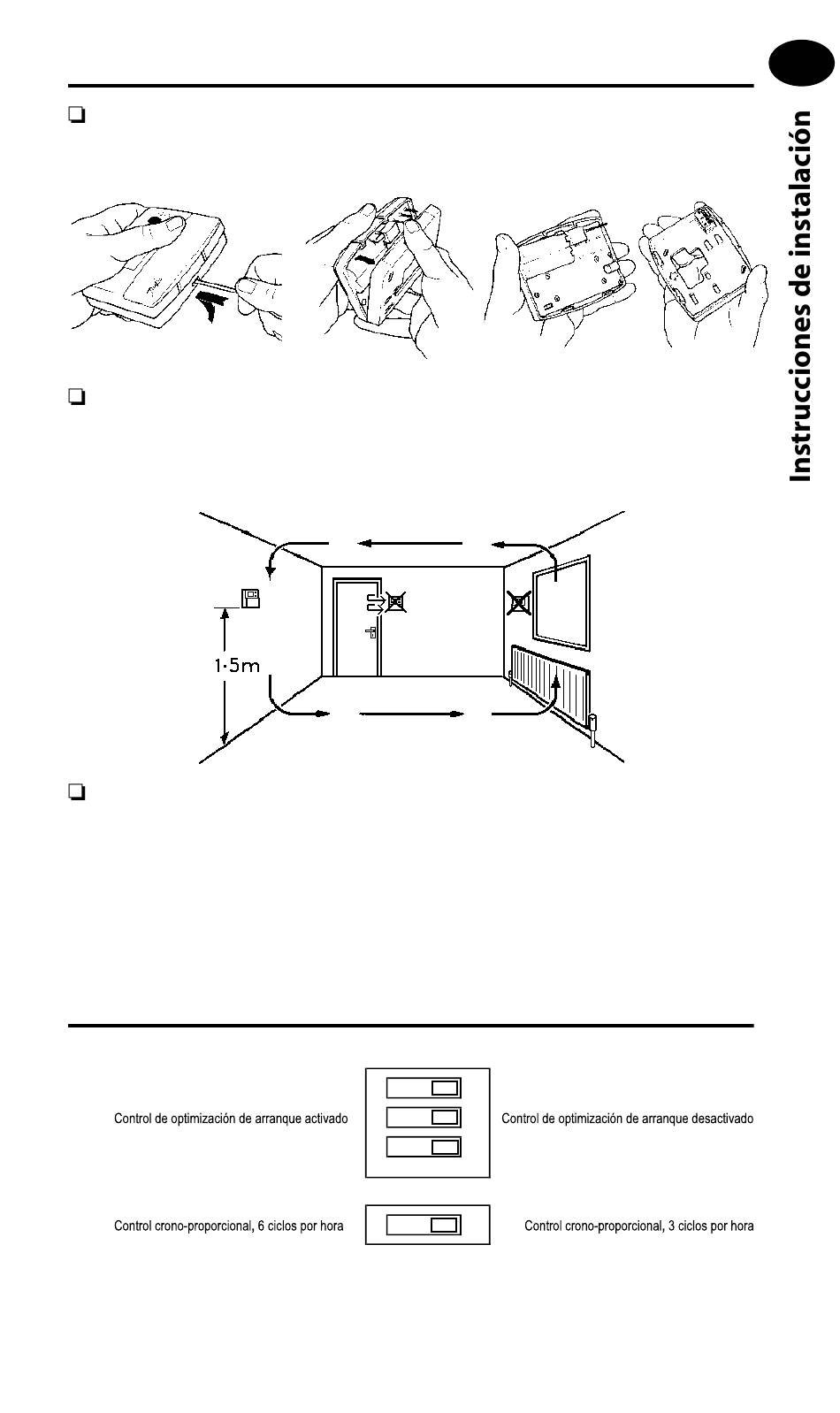

En primer lugar, quitar la placa mural de la parte trasera de la
unidad.
Desde la esquina superior izquierda de la placa mural, debe haber
un espacio libre de al menos 140mm a la derecha, de 15mm a la
izquierda, de 30mm arriba y de 100mm abajo con el fin de montar el
módulo enchufable.
Antes de montar la unidad, asegurarse de que los 4 conmutadores
DIL situados en la parte trasera de la unidad han sido movidos
hasta las posiciones de ajuste requeridas (ver abajo). El preajuste
de Fábrica es de 7-días, con Arranque Óptimo y control Crono-
proporcional en OFF.
Ajustes del instalador
Todos los modelos
1
Sw
Programa 5/2 dias
2
Sw
3
Sw Control crono-proporcional
TP7000, A, B, AB, M, MA, RF y A-RF. Modelos con opción de 3/6 ciclos por hora
4
Sw
NOTA
Utilizar Crono 3 para sistemas de alta inercia térmica, por ejemplo para calderas de
hierro fundido que están situadas sobre el suelo.
Utilizar Crono 6 para sistemas de baja inercia térmica, por ejemplo para calderas de
bajo contenido de agua y calderas combi.
ES
Programa 7 dias
Control todo/ nada
