Exsys EX-1189HMVS Bedienungsanleitung

EX- EX EX - - 1189HMVS 1189HMVS 1189HMVS
JUMPER SETTING & CONNECTORS
USB 3.0
B-Connector:
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1189HMVS. Please refer your computer's reference manual whenever in doubt.
1. Connect the USB cable to the USB B-Connector of the Hub.
2. Connect the power supply to the DC Connector of the Hub.
3. Now connect the other end from the USB cable (A-Plug) to the A-Connector at your PC.
DRIVER INSTALLATION
All OS
After the hardware installation OS will recognize the device automatically and install its drivers.
CHECK INSTALLED DRIVER
Open as sample the >Device manager< . Now you should see at „USB Devices" the following
new entrys: <USB Root Hub>.
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connec-
tors. Never use a moist or wet cloth for cleaning!
5
English English English EX EX- EX - - 1189HMVS 1189HMVS 1189HMVS
Attention!
Never plug in with
force or in wrong
direction.
English English English

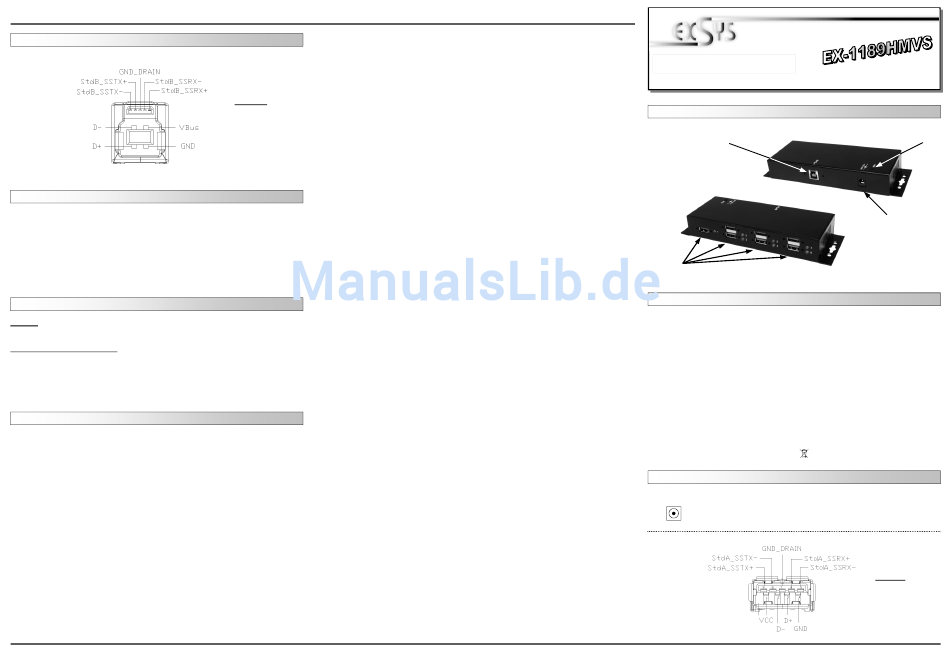

AUFBAU
USB 1-7:
7 x externe USB 3.0 A-Buchse
für Endgeräte
BESCHREIBUNG & TECHNISCHE DATEN

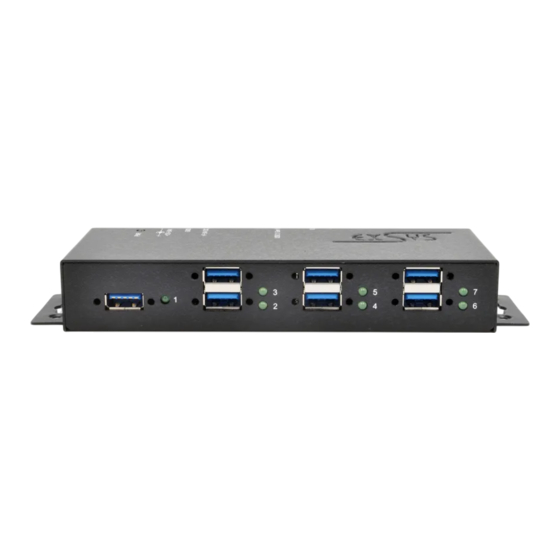

Die EX-1189HMVS ist ein USB 3.0 HUB für bis zu 7 Endgeräte. Die EX-1189HMVS ist mit 7
Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle
USB Anschlüsse von 2.0 bis 3.0. Über die externe Stromversorgung per Netzteil können an
jedem Port 1,5A zur Verfügung gestellt werden. Dies ermöglicht Ihnen ein problemloses aufla-
den von iPhone, iPad, Smartphone und Tablet. Der serielle USB 3.0 Bus wird optimal durch die
Leistung des schnellen Genesys Chipsatz unterstützt. Die EX-1189HMVS gewährleistet so eine
sichere Datenübertragung und exzellente Performance von bis zu 5Gbit/s! Er besitzt zusätzlich
verschraubbare USB-Anschlüsse und unterstützt den self powered und bus powered Modus.
Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen
vom System (BIOS) und beim installieren des Betriebssystems automatisch vorgenommen
werden. Die EX-1189HMVS ist zusätzlich mit einem USB Power Überspannungsschutz aus-
gestattet.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE
12-24 Volt Buchse:
USB 3.0
A-Buchse:
6
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.0 / 05.06.14
USB 3.0 B-Buchse
PC-Anschluss
USB 2.0 & 3.0
Alle Betriebssysteme
7x USB 3.0 A-Buchse, 1x USB 3.0 B-Buchse, 1x 12-24V Buchse
EX-1189HMVS, Anleitung, USB Kabel, Netzteil
CE CE CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
1
Betriebs LED
12-24V DC Anschluss
für beiliegendes
Netzteil
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
