6.4.4 Parabolspiegel
Durch die Kombination dieser beiden Charakteristiken können mit dem Parabolspiegel Leckagen auf
große Abstände präzise geortet werden.
Quantifizierungsfunktion (Abstand) → 3 – 12 m
Nutzung Parabolspiegel:
•
hoher Abstand zur Leitung/Komponenten 3 – 15 m
•
Störgeräusche
•
Leckage nicht frei zugänglich (hinter einem Zaun)
•
räumlich nahe Leckagen (Überlagerung)
Auswahl der Empfindlichkeits-Stufen
Die Ultraschallpegel können wie eine „Lautstärke" der Leckage verstanden werden.
Mit der „Einstelltaste Empfindlichkeit" kann die Empfindlichkeit des LD500 an die Umgebung ange-
passt werden, welche das akustische Verhalten des Geräts stark beeinflusst und den gültigen Wertebe-
reich vergrößert oder verkleinert. Die Reduzierung der Empfindlichkeit verringert die Reichweite der
Leckage-Messung, aber der „anschlagende Bereich", der mit dem Kreis im Display angedeutet wird,
wird auch kleiner, was die präzise Ortung erheblich vereinfacht.
Empfindlichkeits-Stufen
0 - 60 dB = höchste Empfindlichkeitsstufe des Geräts (Nutzung bei kleinen Leckagen und keinen Stör-
geräuschen), Auswahl durch „HiSn Button" oder „Einstelltaste Empfindlichkeit"
10- 70 dB = Leckagen und Störgeräusche werden „leiser", die Reichweite verringert sich.
20 – 80 dB = Leckagen und Störgeräusche werden „leiser", die Reichweite verringert sich.
30 – 90 dB = Leckagen und Störgeräusche werden „leiser", die Reichweite verringert sich.
40 – 100 dB = Unempfindlichste Stufe (große Leckagen, viele Störgeräusche → für eine Heavy-Duty-
Anwendung)
Standardmäßig befindet sich das LD500 in der Auto-Funktion und wird selbständig zwischen den Stu-
fen (10-70 dB bis 40-100 dB) wechseln.
LD 500 KURZ BAL_V2.03 DE
Um den Parabolspiegel verwenden zu können, muss erst dessen Da-
ten, welche sich auf dem beigelegten USB-Stick befinden, in das
LD500 importiert werden, falls dieser nachbestellt wurde.
Import:
Export/Import → Neuer Sensor → Parabol xxxxxxxx

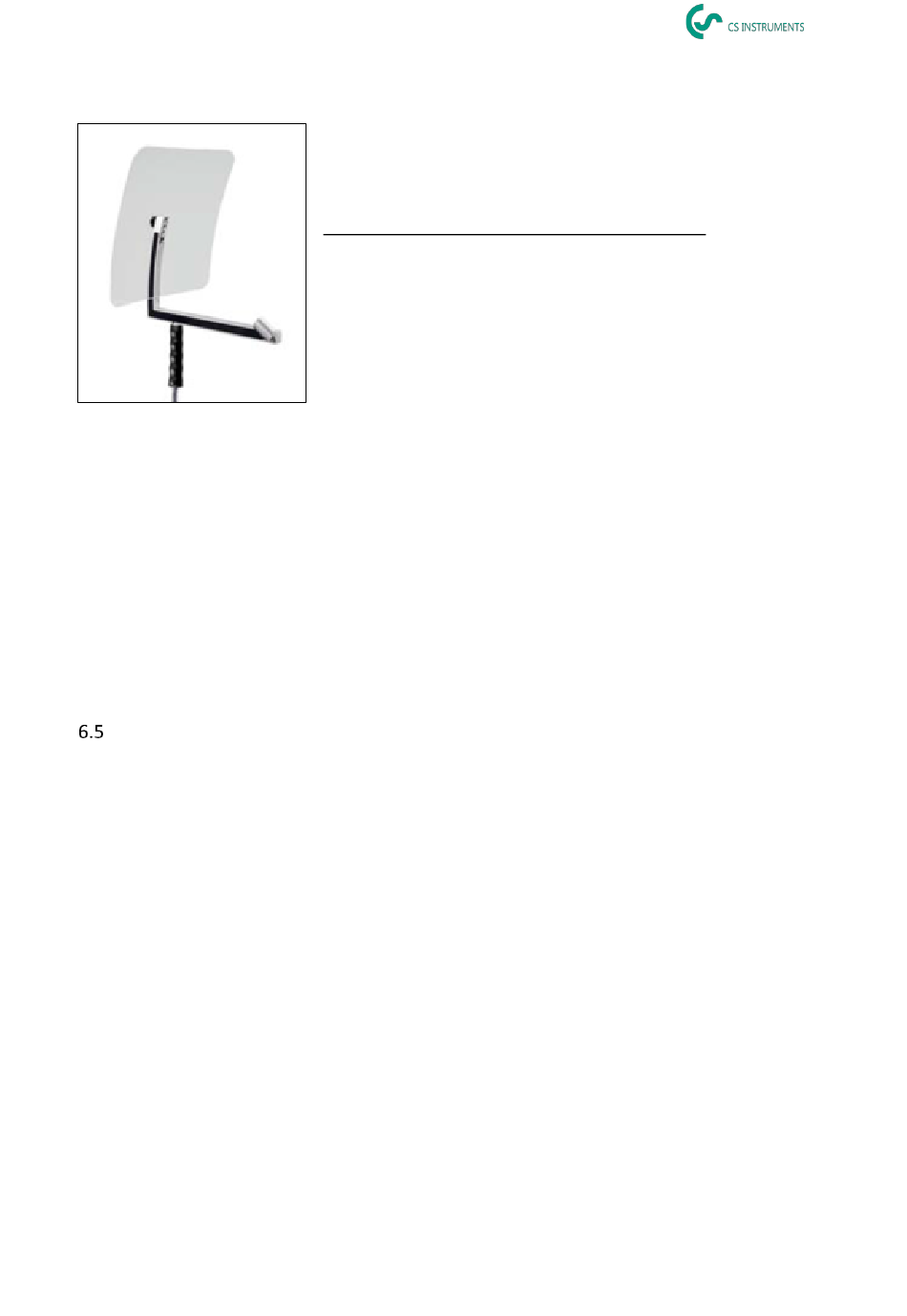

Der Parabolspiegel bündelt waagrecht einfallenden Ultraschall in sei-
nem Brennpunkt, wo sich der Ultraschallwandler befindet. Dies führt
einerseits zu einer erheblichen Verstärkung des gemessenen Ultra-
schalls (hohe Reichweite) und anderseits zu einem sehr präzisen
Richtverhalten, da nicht waagrecht einfallender Ultraschall aus dem
Reflektor reflektiert wird.
