CS Instruments LD 500 Kurzbedienungsanleitung Seite 10

DE - Deutsch

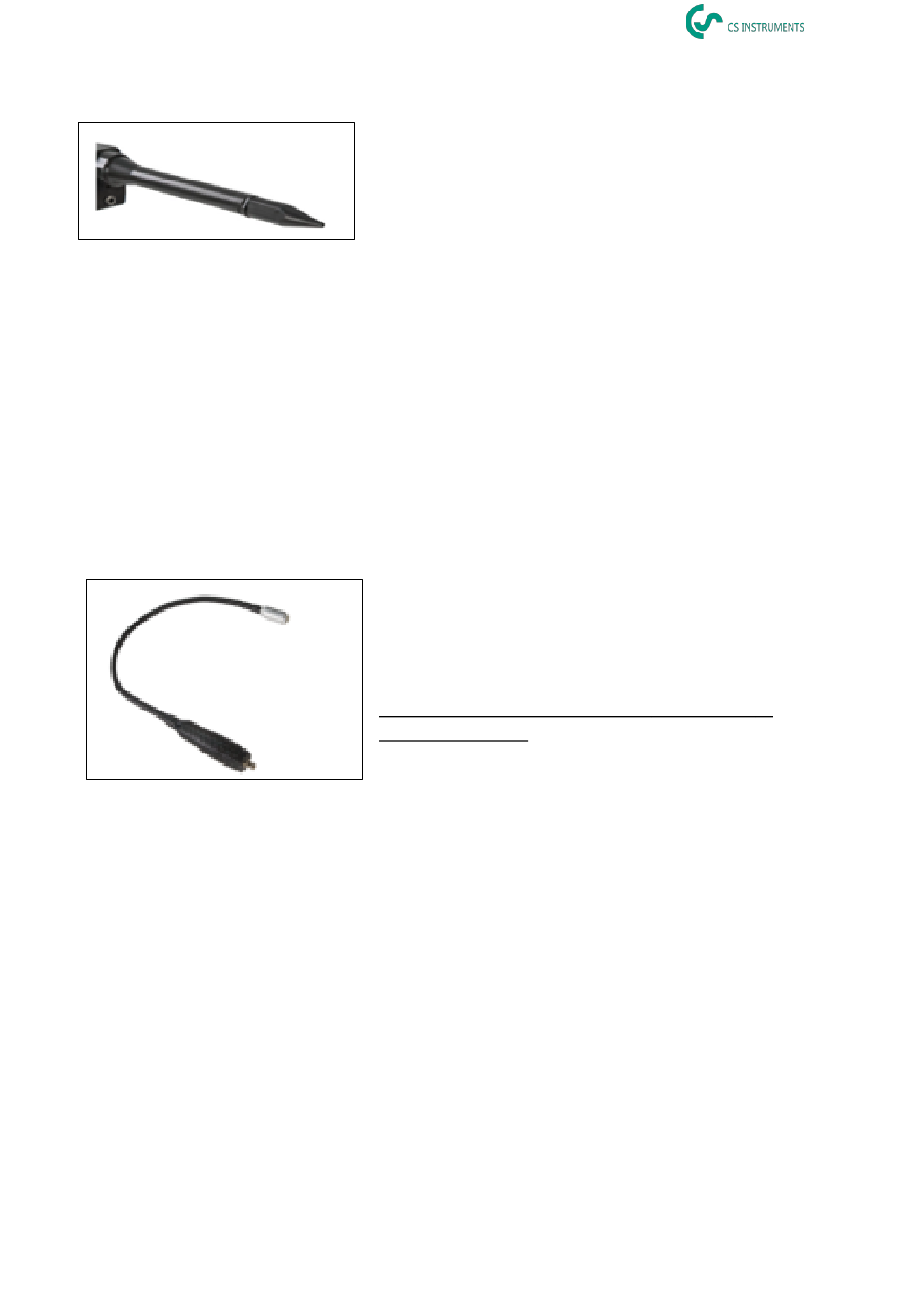

6.4.2 Richtrohr
den Leckage.
Quantifizierungsabstand: (Abstand) → 0,2 m
Nutzung Richtrohr:
•
geringer Abstand zur Leitung/ Komponente 0.05 m
•
Leitung/ Komponente frei zugänglich
•
zu überprüfende Leitungen und Komponenten sind räumlich sehr nah beieinander
•
mittlere bis viele Störgeräusche
•
Nutzung, wenn kein Schwanenhals vorhanden
6.4.3 Schwanenhals
Der Schwanenhals soll verwendet werden, wenn die zu überprüfenden Leitungen und Komponenten
räumlich sehr nah beieinander sind. Zusätzlich kann die Form des Schwanenhalses flexible angepasst
werden, um schwer zugängliche Leitungen und Komponenten komfortable überprüfen zu können.
Die Empfindlichkeit des Schwanenhalses wurde verringert, um Störgeräusche zu dämpfen. Dadurch
eignet er sich hervorragend für das gezielte, lokale Überprüfen von Druckluftkomponenten bei hohen
Störgeräuschen, zum Beispiel bei Anlagen, die pneumatische Zylinder verwenden und in Druckluft-
verteilerschränken.
Quantifizierungsfunktion (Abstand) → 0,05 m
Nutzung Schwanenhals:
•
geringer Abstand zur Leitung/ Komponente 0.05
•
Leckage nicht frei zugänglich
•
mittlere bis viele Ultraschall Störgeräusche
•
zu überprüfende Leitungen und Komponenten sind sehr nah beieinander
LD 500 KURZ BAL_V2.03 DE
Die Spitze des Richtrohrs
Ultraschallwellen in Richtung des Ultraschall-Wandlers
passieren, dadurch können Leckagen sehr präzise geortet
werden.
Daher wird die Verwendung des Richtrohrs bei geringen Ab-
ständen empfohlen, für die präzise Ortung der entsprechen-
Um den Schwanenhals verwenden zu können, muss erst
dessen Daten, welche sich auf dem beigelegten USB-Stick
befinden, in das LD500 importiert werden, falls dieser nach-
bestellt wurde.
Import:
Home → Export/Import →Import →Neuer Sensor →
Gooseneck xxxxxxxx
Seite 10 von 20
lässt nur sehr wenige
