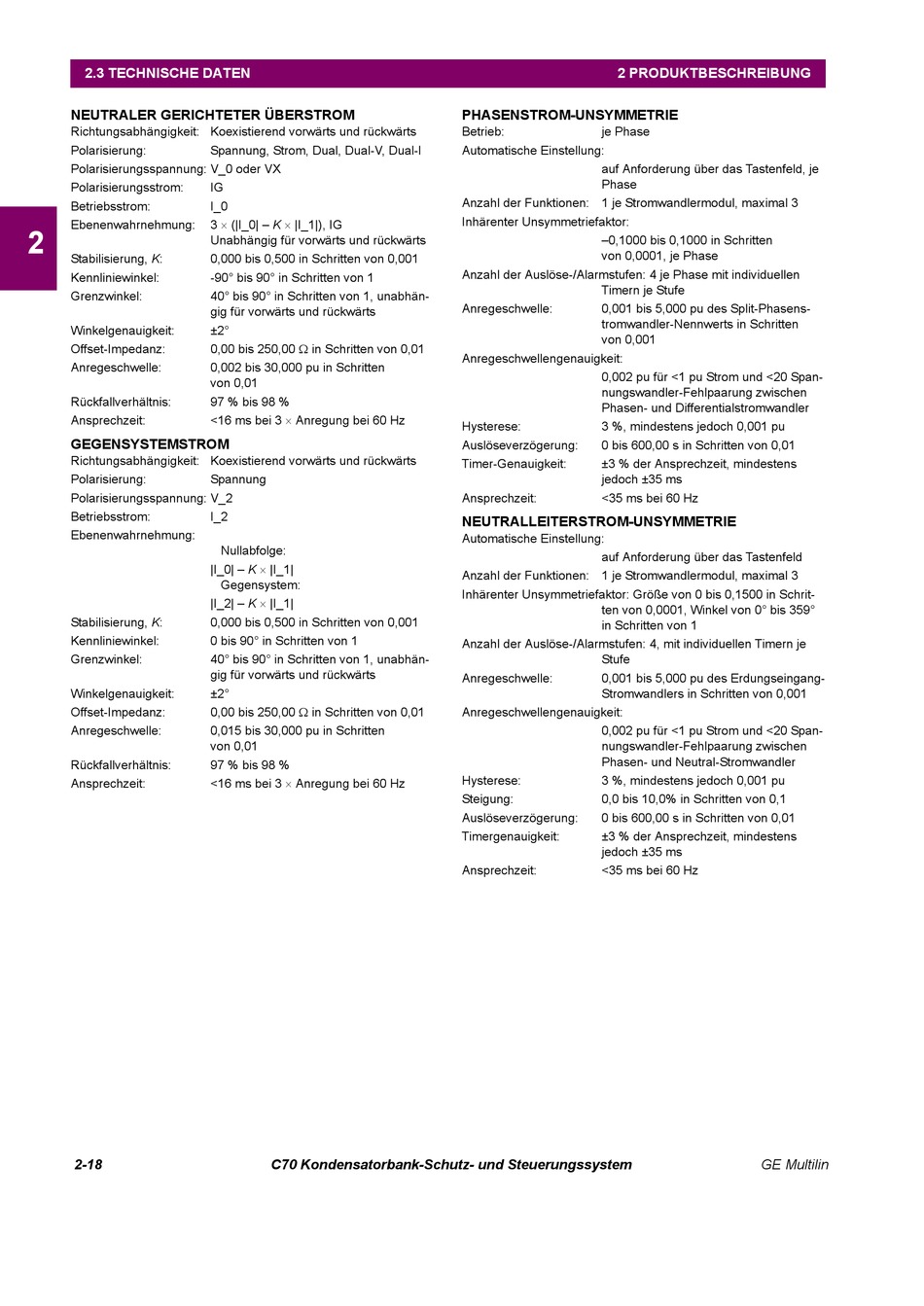

2.3 TECHNISCHE DATEN
NEUTRALER GERICHTETER ÜBERSTROM
Richtungsabhängigkeit: Koexistierend vorwärts und rückwärts
Polarisierung:
Polarisierungsspannung: V_0 oder VX
Polarisierungsstrom:
Betriebsstrom:
Ebenenwahrnehmung:
2
Stabilisierung, K:
Kennliniewinkel:
Grenzwinkel:
Winkelgenauigkeit:
Offset-Impedanz:
Anregeschwelle:
Rückfallverhältnis:
Ansprechzeit:
GEGENSYSTEMSTROM
Richtungsabhängigkeit: Koexistierend vorwärts und rückwärts
Polarisierung:
Polarisierungsspannung: V_2
Betriebsstrom:
Ebenenwahrnehmung:
Stabilisierung, K:
Kennliniewinkel:
Grenzwinkel:
Winkelgenauigkeit:
Offset-Impedanz:
Anregeschwelle:
Rückfallverhältnis:
Ansprechzeit:
2-18
Spannung, Strom, Dual, Dual-V, Dual-I
IG
I_0
3  (|I_0| – K  |I_1|), IG
Unabhängig für vorwärts und rückwärts
0,000 bis 0,500 in Schritten von 0,001
-90° bis 90° in Schritten von 1
40° bis 90° in Schritten von 1, unabhän-
gig für vorwärts und rückwärts
±2°
0,00 bis 250,00  in Schritten von 0,01
0,002 bis 30,000 pu in Schritten
von 0,01
97 % bis 98 %
<16 ms bei 3  Anregung bei 60 Hz
Spannung
I_2
Nullabfolge:
|I_0| – K  |I_1|
Gegensystem:
|I_2| – K  |I_1|
0,000 bis 0,500 in Schritten von 0,001
0 bis 90° in Schritten von 1
40° bis 90° in Schritten von 1, unabhän-
gig für vorwärts und rückwärts
±2°
0,00 bis 250,00  in Schritten von 0,01
0,015 bis 30,000 pu in Schritten
von 0,01
97 % bis 98 %
<16 ms bei 3  Anregung bei 60 Hz
C70 Kondensatorbank-Schutz- und Steuerungssystem
2 PRODUKTBESCHREIBUNG
PHASENSTROM-UNSYMMETRIE
Betrieb: je Phase
Automatische Einstellung:
auf Anforderung über das Tastenfeld, je
Phase
Anzahl der Funktionen: 1 je Stromwandlermodul, maximal 3
Inhärenter Unsymmetriefaktor:
–0,1000 bis 0,1000 in Schritten
von 0,0001, je Phase
Anzahl der Auslöse-/Alarmstufen: 4 je Phase mit individuellen
Timern je Stufe
Anregeschwelle: 0,001 bis 5,000 pu des Split-Phasens-
tromwandler-Nennwerts in Schritten
von 0,001
Anregeschwellengenauigkeit:
0,002 pu für <1 pu Strom und <20 Span-
nungswandler-Fehlpaarung zwischen
Phasen- und Differentialstromwandler
Hysterese: 3 %, mindestens jedoch 0,001 pu
Auslöseverzögerung: 0 bis 600,00 s in Schritten von 0,01
Timer-Genauigkeit: ±3 % der Ansprechzeit, mindestens
jedoch ±35 ms
Ansprechzeit: <35 ms bei 60 Hz
NEUTRALLEITERSTROM-UNSYMMETRIE
Automatische Einstellung:
auf Anforderung über das Tastenfeld
Anzahl der Funktionen: 1 je Stromwandlermodul, maximal 3
Inhärenter Unsymmetriefaktor: Größe von 0 bis 0,1500 in Schrit-
ten von 0,0001, Winkel von 0° bis 359°
in Schritten von 1
Anzahl der Auslöse-/Alarmstufen: 4, mit individuellen Timern je
Stufe
Anregeschwelle: 0,001 bis 5,000 pu des Erdungseingang-
Stromwandlers in Schritten von 0,001
Anregeschwellengenauigkeit:
0,002 pu für <1 pu Strom und <20 Span-
nungswandler-Fehlpaarung zwischen
Phasen- und Neutral-Stromwandler
Hysterese: 3 %, mindestens jedoch 0,001 pu
Steigung: 0,0 bis 10,0% in Schritten von 0,1
Auslöseverzögerung: 0 bis 600,00 s in Schritten von 0,01
Timergenauigkeit: ±3 % der Ansprechzeit, mindestens
jedoch ±35 ms
Ansprechzeit: <35 ms bei 60 Hz
