1
Einleitung
Der Metall Härteprüfer PCE-2500 ist ein tragbares Härteprüfgerät, das spielend einfach zu handhaben ist
und die Größe eines Kugelschreibers besitzt, so dass es ohne weiteres in eine Jacken- oder
Hosentasche hineinpasst. Durch die kompakten Abmessungen und den Akku-Betrieb wird ein geringer
Prüfaufwand bei ebenfalls sehr einfachem Handling gewährleistet. Der Metall Härteprüfer besticht durch
ein neuartiges Design in Stiftform, welches einen raffinierten Lade-Auslöse-Mechanismus besitzt. Daher
ist der Metall Härteprüfer ideal geeignet für die regelmäßige mobile Prüfung von Metallen, bei denen ein
schnelles und präzises Anzeigen des Härtewerts erforderlich ist. Ein genaues Aufsetzen des
Schlagkörpers auf das Werkstück ist daher einfach möglich. Der Metall Härteprüfer ermittelt die
Parameter Rockwell B & C, Vickers HV, Brinell HB, Shore HS, Leeb HL und zusätzlich die Zugfestigkeit
σb in N/mm². Der Metall Härteprüfer verfügt über einen internen Messwertspeicher von bis zu 360000
Punkten.
1.1
Lieferumfang
1 x Härteprüfer PCE-2500
1 x Ladekabel
1 x Metalltestblock
1 x Reinigungsbürste
1 x Koffer
1 x Anleitung
1.2
Prinzip der Leeb-Härtemessung
Die Leeb Härtemessung wurde erstmals 1978 eingesetzt. Sie ist definiert durch das Verhältnis von der
Rückprallgeschwindigkeit eines einschlagenden Körpers zu dessen Einschlaggeschwindigkeit,
multipliziert mit dem Faktor 1000. Je härter eine Materialoberfläche ist, desto höher ist die
Rückprallgeschwindigkeit. Für definierte Materialien (z.B. Stahl, Aluminium...) stellt die Leeb-Härte ein
direktes Verhältnis zu seinen Härteeigenschaften dar.
1.3
Definition der Leeb-Härte
Für gewöhnliche Metalle sind Kurven zur Umwandlung von Leeb-Härte „HL" gegen andere statische
Standardhärten (HB, HV, HRC usw.) im Gerät hinterlegt und ermöglichen Ihnen, Leeb-Härte in andere
Härteeinheiten (Rockwell B and C, Vicker, Brinell and Shore D) umzuwandeln und anzuzeigen.
HL : Härte nach Leeb
V
: Rückprallgeschwindigkeit
r
V
: Einschlaggeschwindigkeit
i
Im Gehäuse des PCE-2500 befindet sich eine Spule, darin sitzt der Schlagkörper. In dem Schlagkörper
ist wiederum ein Permanentmagnet integriert. Wenn der Schlagkörper nun durch die Spule „wandert",
wird in der Spule durch den Magneten eine elektrische Spannung induziert, die zu den
Geschwindigkeiten des Magneten proportional ist.

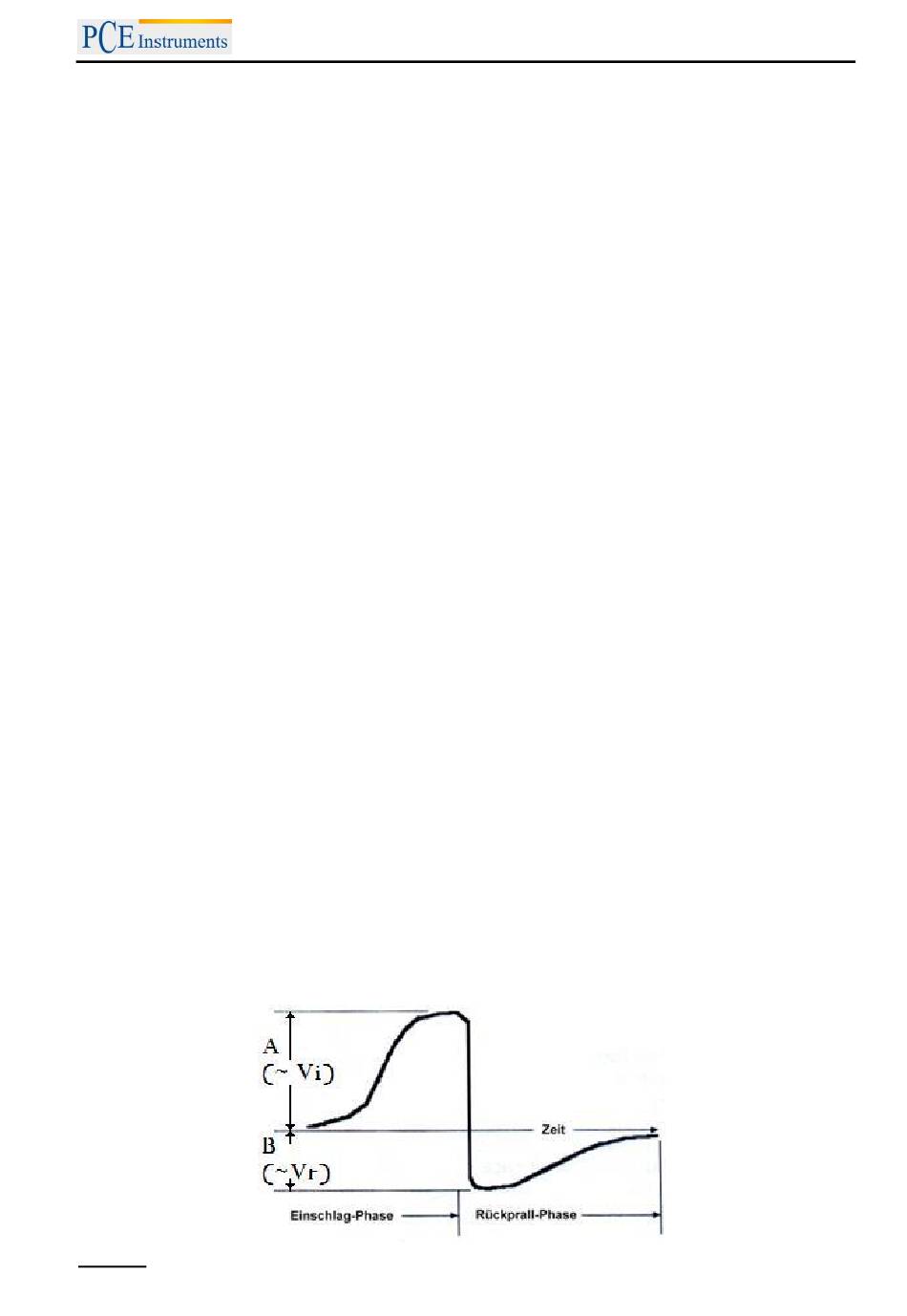

Die Spannungs-Charakteristik des Ausgangssignales, wenn der Schlagkörper die Induktionsspule
durchschreitet, wird in der folgenden Abbildung veranschaulicht:
Hinweis: Wie bei anderen Härteanzeigen, wird der Benutzer verschiedene Werte mit verschieden
Messinstrumenten erreichen. Zum Beispiel: 720HLD ≠ 720HLC. Wenn sie die Härte eines Materials mit
BETRIEBSANLEITUNG
HL = (B/A)*1000 = (Vr/Vi)*1000
3
