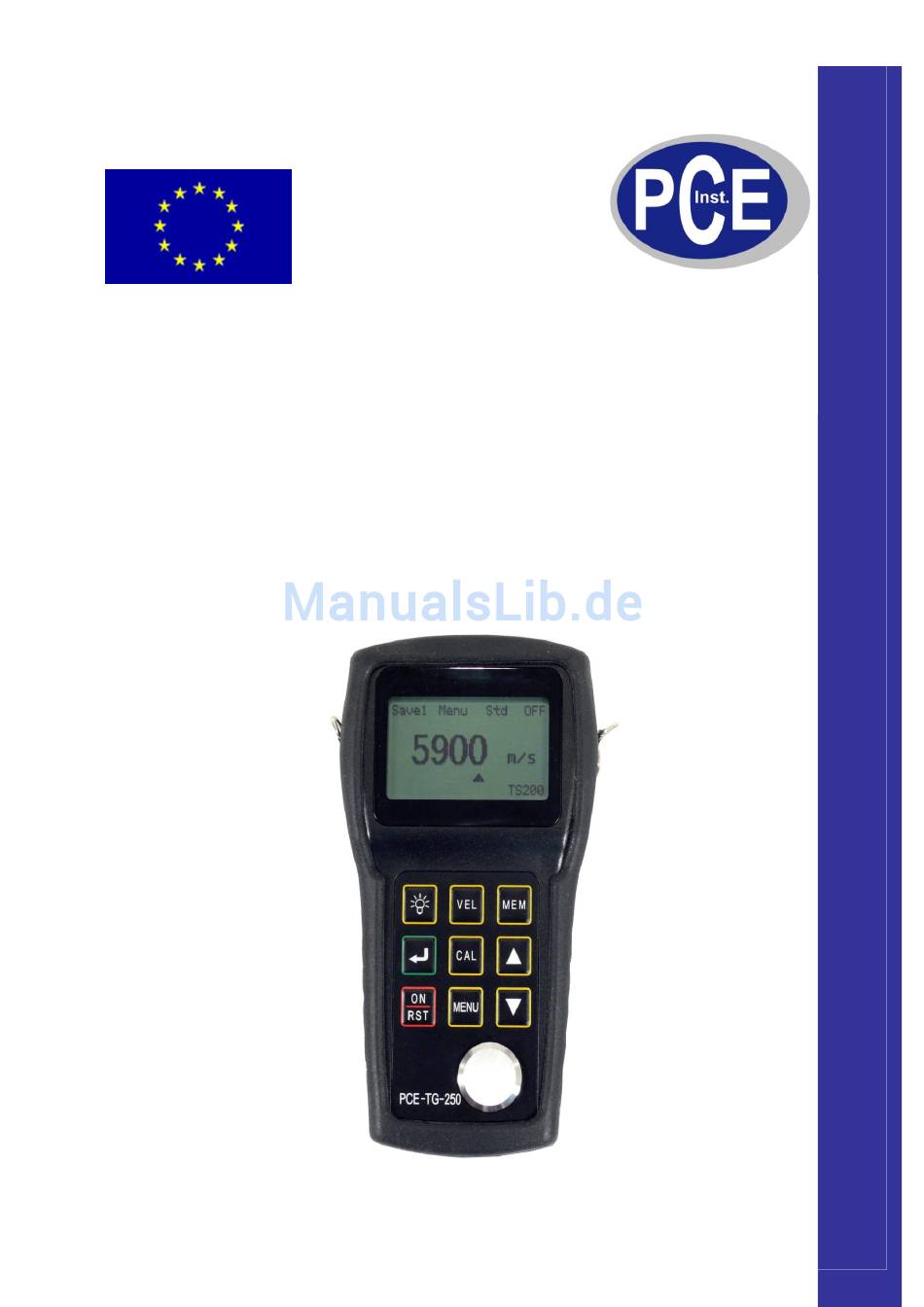

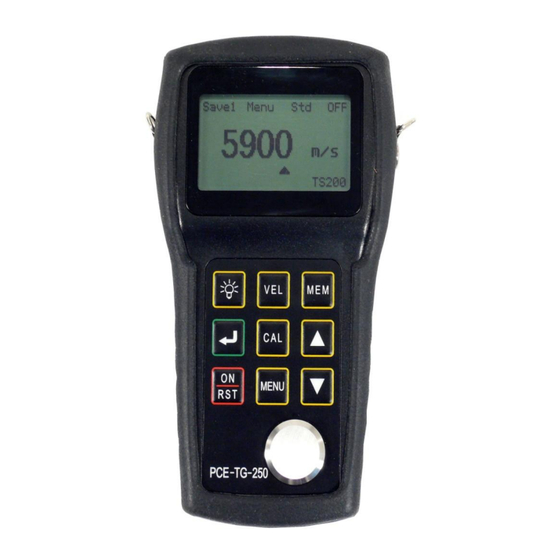

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Ultraschall-Dickenmessgerät PCE-TG 250...
-
Seite 2: Technisch Daten
Dickenmessgerät TG-250, Prüfkopf mit Kabel, Kopplungspaste, 4 Stufen Testblock, Batterien, Transportkoffer, Bedienungsanleitung Dickenmessung Drücken Sie die Taste um das Dickenmessgerät PCE-TG 250 einzuschalten. Im Display erscheint die Aktuelle eingestellte Schallgeschwindigkeit des Gerätes. Halten Sie den Prüfkopf auf das zu messende Objekt. Im Display wird der Aktuelle Messwert angezeigt. -
Seite 3: Dickenmessung Durch Eine Beschichtung
Dickenmessung durch eine Beschichtung Drücken Sie die Taste, um das Dickenmessgerät PCE-TG 250 einzuschalten. Drücken Sie die Taste dreimal, bis der schwarze Cursor auf Std steht. Drücken Sie nun die Taste um den Messmodus auf Coat einzustellen. Nun können Sie mit dem Dickenmessgerät durch eine beschichtete Oberfläche messen. -
Seite 4: Schallgeschwindigkeit Einstellen
BETRIEBSANLEITUNG www.warensortiment.de Alarmwert setzen Drücken Sie die Taste, um das Dickenmessgerät PCE-TG 250 einzuschalten. Drücken Sie die Taste zweimal, danach drücken Sie die Taste und dann die Taste zweimal. Sie befinden sich jetzt mit dem CURSOR auf der OUTSIDE ALARM Funktion. Drücken Sie nun die Taste. -
Seite 5: Einzel Punkt Kalibrierung
BETRIEBSANLEITUNG www.warensortiment.de Ist der passende Wert nicht bei den 5 gespeicherten Werten dabei, suchen Sie sich den Wert heraus, der dem einzustellenden Wert am nächsten ist. Durch Drücken der Tasten könne Sie nun den Wert erhöhen oder herabsetzen. Durch Drücken der Taste wechseln Sie die Stelle im Display. -
Seite 6: Daten Speichern
BETRIEBSANLEITUNG www.warensortiment.de Drücken Sie die Taste zweimal, bis Sie wieder im Messmodus sind. Halten Sie den Prüfkopf auf die erste Stufe 2,5 mm des Materialblocks und drücken Sie die Taste. Durch Drücken der Tasten kann der Wert im Display angepasst werden Drücken Sie erneut die Taste und halten Sie den Prüfkopf auf die letzte Stufe 20 mm. -
Seite 7: Daten Auslesen
Suchen Sie sich die entsprechende Speichernummer, wie unter vorigem Punkt beschrieben, heraus. Durch Drücken der Taste löschen Sie nun die aktuelle Speichernummer. Gesamt Speicher löschen Drücken Sie die Taste, um das Dickenmessgerät PCE-TG 250 einzuschalten. Im Display erscheint die aktuell eingestellte Schallgeschwindigkeit des Gerätes. -
Seite 8: Gerät Ausschalten
BETRIEBSANLEITUNG www.warensortiment.de Drücken Sie nun zweimal die Taste, danach drücken Sie die Taste und einmal die der Cursor auf der FUNCTION SETTING steht. Drücken Sie die Taste und durch Drücken der Taste wählen Sie die entsprechende Löschfunktion aus. Erase file Erase all data Erase cal data [ENTER] to select... -
Seite 9: Hintergrundbeleuchtung
BETRIEBSANLEITUNG www.warensortiment.de Batterieanzeige Wenn die Batterieleistung des Dickenmessgerätes nachlässt, erscheint im Display die Anzeige Batt. Öffnen Sie das Batteriefach und entfernen die alte Batterie. Danach setzen Sie zwei neue 1,5V AA Batterien ein. Hintergrundbeleuchtung Drücken Sie die Taste um die LCD-Hintergrund einzuschalten. Durch erneutes Drücken der Taste wird die Hintergrundbeleuchtung wieder ausgeschaltet. -
Seite 10: Entsorgungshinweise
BETRIEBSANLEITUNG www.warensortiment.de Entsorgungshinweise Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. WEEE-Reg.-Nr.DE69278128 Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier:...
